آزمایش التراسونیک بتن (تست UPV) : راهنمای جامع

چطور از سلامت قلب بتن باخبر شویم؟ راهنمای جامع آزمایش التراسونیک (تست UPV)

آیا تا به حال به یک سازه بتنی نگاه کرده‌اید و از خود پرسیده‌اید درون آن چه خبر است؟ آیا ترک‌های پنهان، حفره‌های خالی یا نقاط ضعفی وجود دارد که با چشم دیده نمی‌شوند؟ آزمایش التراسونیک بتن (Ultrasonic Pulse Velocity – UPV) دقیقاً مانند یک “سونوگرافی” پیشرفته برای سازه‌هاست؛ روشی هوشمندانه و غیرمخرب (NDT) که به ما اجازه می‌دهد بدون کوچک‌ترین آسیبی، به قلب بتن نفوذ کنیم و از سلامت آن مطمئن شویم.

این تست با فرستادن امواج صوتی فرکانس بالا و اندازه‌گیری سرعت عبور آن‌ها، تصویری دقیق از کیفیت، یکنواختی و عیوب داخلی بتن به ما می‌دهد.

• سرعت بالای امواج؟ خبر عالی! این یعنی بتن شما متراکم، یکپارچه و باکیفیت است.
• سرعت پایین امواج؟ نگران نباشید! این یک زنگ خطر به موقع است که نشان می‌دهد احتمالاً با ترک، حفره یا کیفیت پایین بتن مواجه هستیم و باید برای آن چاره‌ای بیندیشیم.

این راهنما به زبان ساده به شما نشان می‌دهد که این فناوری قدرتمند (که به آن تست UT بتن هم می‌گویند) چطور به مهندسان کمک می‌کند تا با تصمیمی آگاهانه، از ایمنی و دوام سازه‌ها محافظت کنند.

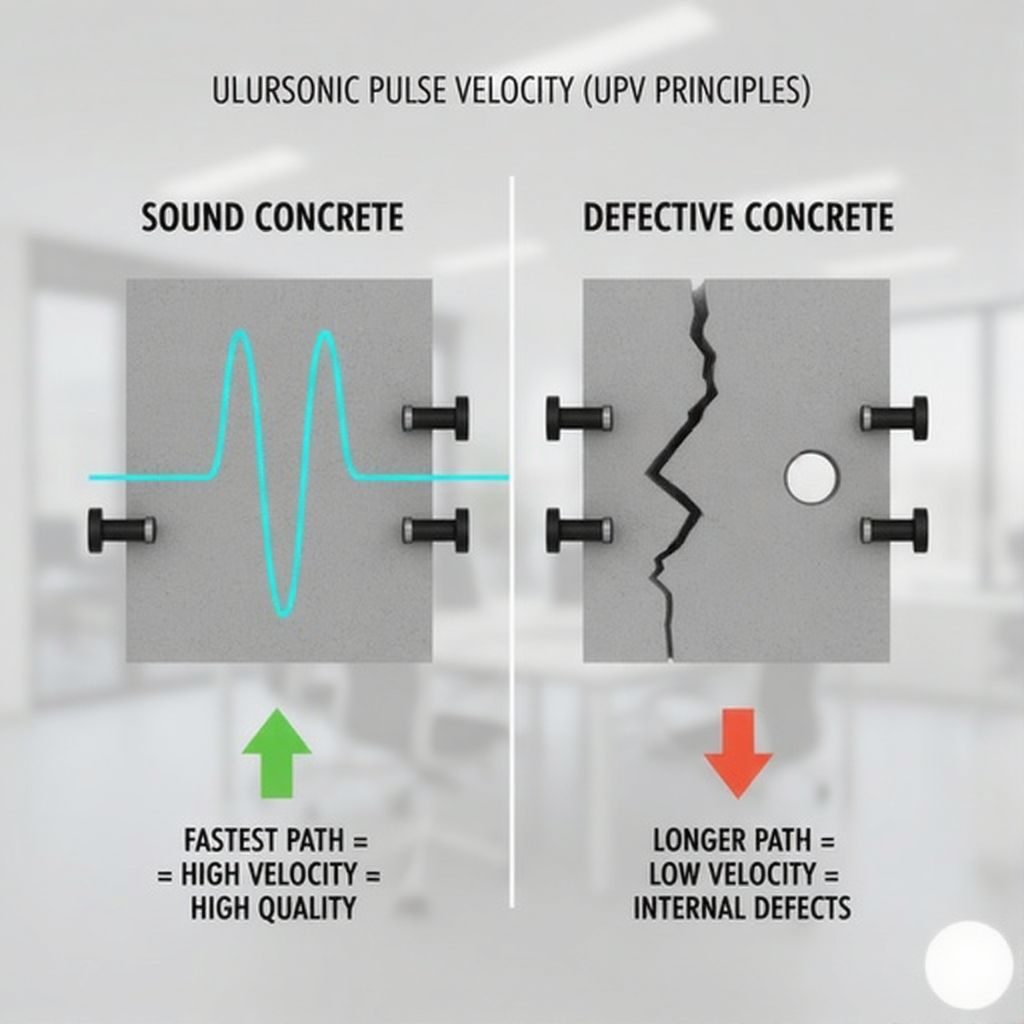

آزمایش التراسونیک بتن (UPV) واقعاً چیست و چطور کار می‌کند؟

تصور کنید سنگی را در یک برکه آرام می‌اندازید؛ امواج از مرکز به اطراف پخش می‌شوند. آزمایش التراسونیک بتن هم کاری مشابه با بتن انجام می‌دهد، اما با امواج صوتی که گوش ما قادر به شنیدنشان نیست (فرکانس بین ۲۰ تا ۱۵۰ کیلوهرتز).

منطق ساده پشت این تکنولوژی

اساس کار این آزمایش بر یک اصل فیزیکی جذاب استوار است: امواج صوتی در محیط‌های متراکم‌تر و سالم‌تر، سریع‌تر حرکت می‌کنند.

رابطه علمی آن به این صورت است:

نگران فرمول نباشید! مفهوم اصلی این است که سرعت پالس ($V$) به سه ویژگی کلیدی بتن شما وابسته است:

1. مدول الاستیسیته ($E$): میزان سختی و صلبیت بتن.
2. چگالی ($\rho$): تراکم و فشردگی بتن.
3. ضریب پواسون ($\mu$): نحوه تغییر شکل بتن تحت فشار.

به زبان ساده، هرچه بتن شما سالم‌تر و فشرده‌تر باشد، امواج مثل یک دونده حرفه‌ای به سرعت از آن عبور می‌کنند. اما اگر در مسیرشان به یک مانع مثل ترک، حفره (Void) یا لانه زنبوری (Honeycombing) برخورد کنند، مجبور می‌شوند مسیر خود را کج کرده و مانع را دور بزنند. این مسیر طولانی‌تر، زمان سفر را افزایش می‌دهد و در نتیجه، سرعتی که ما محاسبه می‌کنیم کاهش می‌یابد. این کاهش سرعت، همان سرنخی است که به دنبالش هستیم.

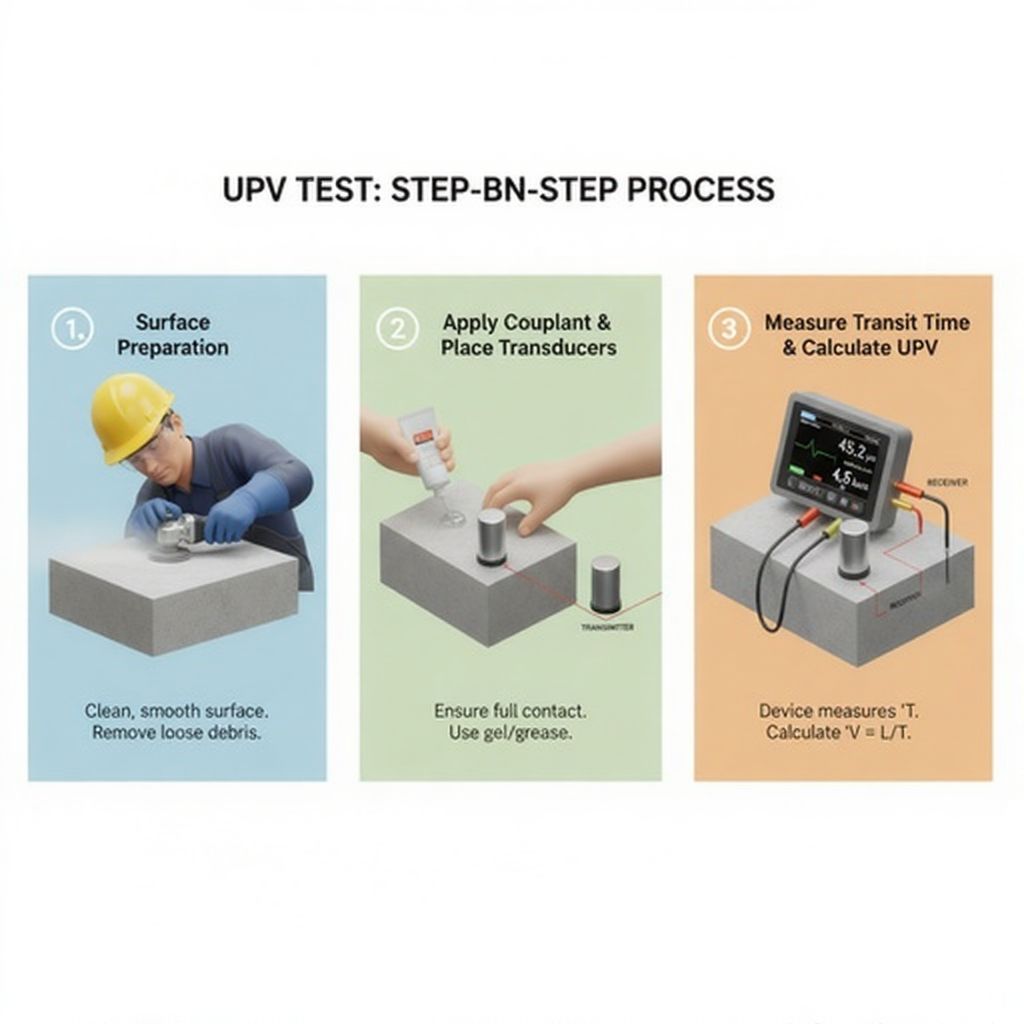

مراحل انجام یک تست التراسونیک بتن حرفه‌ای: قدم به قدم

انجام این تست التراسونیک بتن شبیه یک معاینه دقیق پزشکی است و به ترتیب زیر انجام می‌شود:

1. آماده‌سازی سطح (تمیزکاری!): سطح بتن باید مثل یک بوم نقاشی، تمیز و صاف باشد. هرگونه گرد و غبار، رنگ یا لایه‌های سست، مانع از تماس درست دستگاه می‌شود. گاهی لازم است سطح را کمی بسابیم تا کاملاً آماده شود.
2. استفاده از کوپلنت (یک ژل روان‌کننده): برای اینکه امواج صوتی تمام انرژی خود را به بتن منتقل کنند و هیچ‌چیز در این بین از دست نرود، از یک ماده واسط مثل گریس یا ژل مخصوص استفاده می‌کنیم. این کار، هوای میکروسکوپی بین دستگاه و بتن را حذف می‌کند.
3. قرار دادن مبدل‌ها (فرستنده و گیرنده): دستگاه ما دو بخش کلیدی دارد: یک فرستنده (Transmitter) که پالس صوتی را شلیک می‌کند و یک گیرنده (Receiver) که منتظر است تا آن را در طرف دیگر دریافت کند. محل قرارگیری این دو، بسیار حیاتی است.
4. اندازه‌گیری زمان (سفر در چند میلی‌ثانیه): دستگاه با دقتی باورنکردنی (حدود ۰.۱ میکروثانیه)، مدت زمانی را که طول می‌کشد تا پالس از فرستنده به گیرنده برسد (T)، ثبت می‌کند.
5. محاسبه سرعت (جادوی فیزیک): حالا با داشتن فاصله دقیق بین دو مبدل (L)، سرعت پالس (V) به سادگی از فرمول $V=L/T$ محاسبه می‌شود. این عدد، داستان سلامت بتن شما را روایت می‌کند.

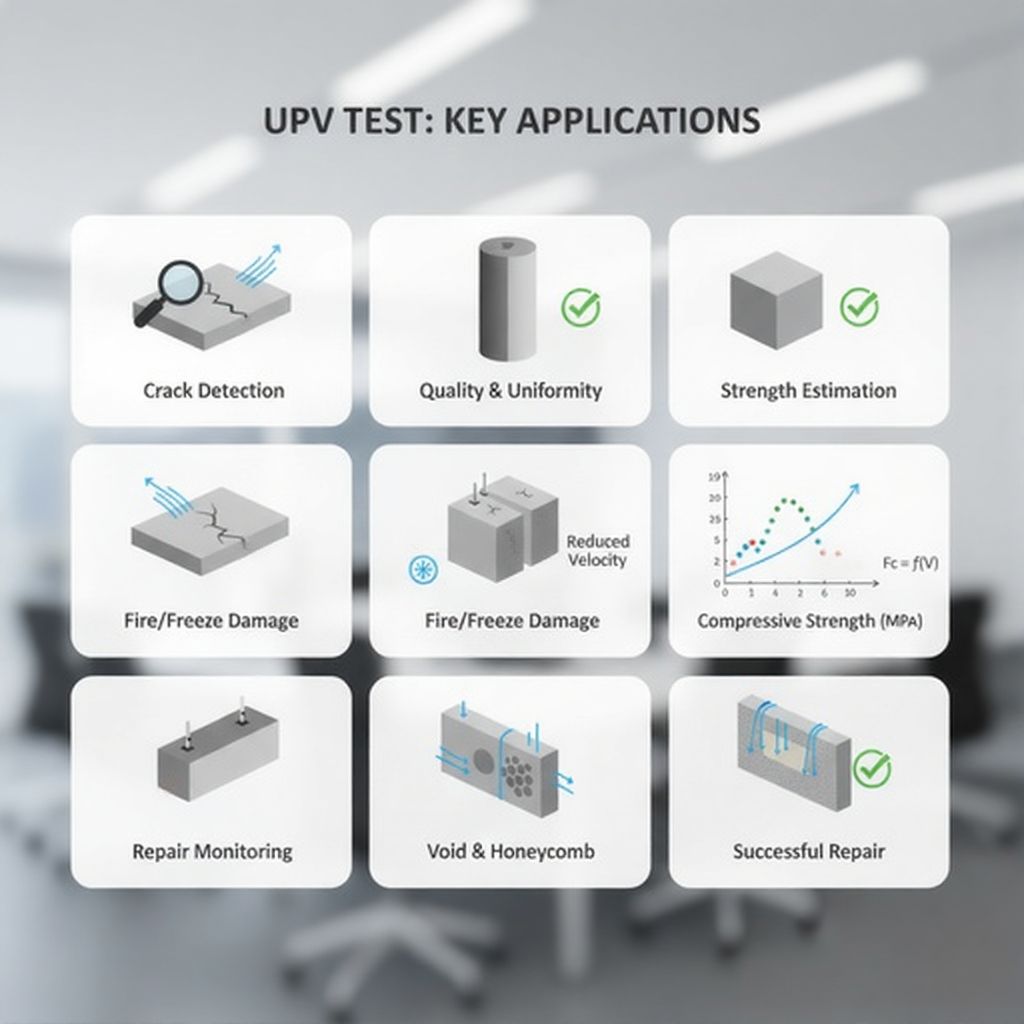

آزمایش التراسونیک بتن چه کاربردهای شگفت‌انگیزی دارد؟

تست UPV یک آچار فرانسه مهندسی است که برای اهداف مختلفی استفاده می‌شود. مهم‌ترین کاربردهای آن عبارتند از:

• بررسی یکنواختی کیفیت بتن: آیا بتن در تمام بخش‌های یک ستون یا دیوار کیفیت یکسانی دارد؟ این تست به راحتی به این سوال پاسخ می‌دهد.
• شکارچی عیوب پنهان: این روش بهترین راه برای پیدا کردن دشمنان خاموش بتن مثل ترک‌ها، حفره‌ها و جداشدگی لایه‌ها (Delamination) است.
• تخمین عمق ترک‌های سطحی: می‌توانیم بفهمیم یک ترک روی سطح، تا چه عمقی در بتن نفوذ کرده است.
• تخمین مقاومت فشاری بتن (با احتیاط!): گرچه این تست مستقیماً مقاومت را اندازه نمی‌گیرد، اما با کالیبره کردن نتایج برای یک نوع بتن مشخص، می‌توانیم با خطای قابل قبولی (حدود ۱۵-۲۰٪) مقاومت آن را تخمین بزنیم.
• ارزیابی آسیب‌های ناشی از آتش‌سوزی یا یخبندان: آتش و یخ می‌توانند ساختار داخلی بتن را تضعیف کنند. کاهش سرعت پالس، این آسیب‌ها را به خوبی نشان می‌دهد.
• تعیین مدول الاستیسیته دینامیکی: یک پارامتر مهم برای تحلیل‌های سازه‌ای پیشرفته.
• کنترل کیفیت پس از تعمیر: آیا عملیات ترمیم و مقاوم‌سازی موفقیت‌آمیز بوده است؟ این تست به ما کمک می‌کند تا اثربخشی کار را ارزیابی کنیم.

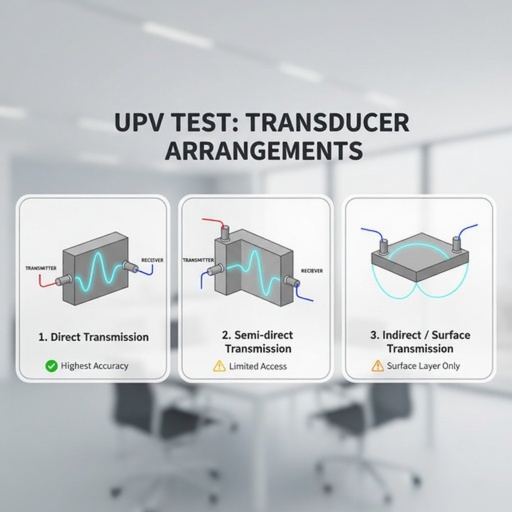

چطور بهترین “زاویه دید” را برای دستگاه انتخاب کنیم؟

محل قرارگیری فرستنده و گیرنده، مثل زاویه دوربین یک عکاس، روی کیفیت نتیجه نهایی تأثیر مستقیم دارد. بسته به اینکه به کدام بخش‌های سازه دسترسی داریم، یکی از سه روش زیر را انتخاب می‌کنیم:

1. روش مستقیم (Direct Transmission):
   • چیدمان: فرستنده و گیرنده دقیقاً روبروی هم در دو وجه مخالف سازه (مثلاً دو طرف یک دیوار یا ستون) قرار می‌گیرند.
   • نتیجه: این روش طلایی است! چون موج کوتاه‌ترین و مستقیم‌ترین مسیر را طی می‌کند و بیشترین انرژی را به گیرنده می‌رساند. نتایج آن دقیق‌ترین و قابل‌اطمینان‌ترین حالت ممکن است.
2. روش نیمه‌مستقیم (Semi-direct Transmission):
   • چیدمان: وقتی دسترسی به وجه مقابل ممکن نیست، فرستنده و گیرنده را روی دو وجه عمود بر هم (مثلاً روی سطح و پهلوی یک تیر) قرار می‌دهیم.
   • نتیجه: این روش دقت کمتری نسبت به حالت مستقیم دارد اما در شرایط با دسترسی محدود (مثل گوشه‌های سازه) بسیار کاربردی است.
3. روش غیرمستقیم یا سطحی (Indirect/Surface Transmission):
   • چیدمان: هر دو مبدل (فرستنده و گیرنده) با فاصله مشخصی روی یک سطح قرار می‌گیرند.
   • نتیجه: این روش کمترین دقت را دارد، زیرا امواج عمدتاً در لایه‌های نزدیک به سطح حرکت می‌کنند. کاربرد اصلی آن برای تخمین عمق ترک‌های سطحی و بررسی کیفیت لایه رویی بتن است.

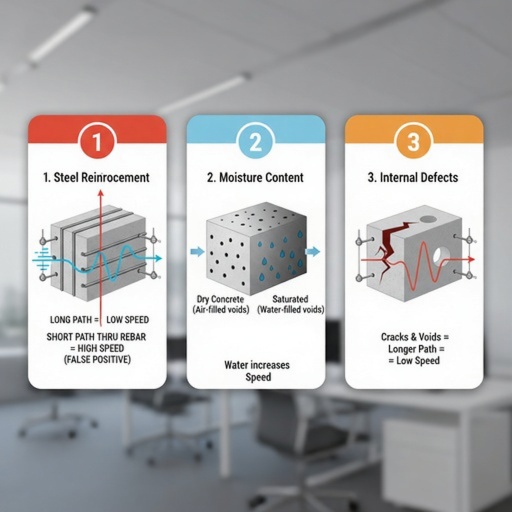

چه عواملی می‌توانند نتایج را تحت تأثیر قرار دهند؟ (نکات حرفه‌ای)

تفسیر نتایج تست التراسونیک بتن یک هنر است، چون عوامل مختلفی می‌توانند روی سرعت امواج تأثیر بگذارند. یک مهندس باتجربه این موارد را همیشه در نظر می‌گیرد:

• وجود میلگرد (مهم‌ترین عامل!): امواج صوتی عاشق حرکت در فولاد هستند! سرعت موج در فولاد (حدود ۵.۹ کیلومتر بر ثانیه) بسیار بیشتر از بتن است. اگر مسیر موج با میلگرد موازی باشد، موج راه ساده‌تر را انتخاب کرده و از طریق میلگرد “میان‌بُر” می‌زند. این باعث می‌شود سرعت به طور کاذب بالا ثبت شود و ما را به اشتباه بیندازد. به همین دلیل، همیشه سعی می‌کنیم مسیر تست را دور از میلگردهای اصلی انتخاب کنیم.
• رطوبت بتن: بتن خیس، امواج را سریع‌تر از بتن خشک عبور می‌دهد (تا ۵٪ سریع‌تر). چرا؟ چون امواج در آب سریع‌تر از هوا (که در حفره‌های بتن خشک وجود دارد) حرکت می‌کنند. پس دانستن وضعیت رطوبتی بتن برای تفسیر دقیق، ضروری است.
• نوع و اندازه سنگدانه‌ها: کیفیت و جنس مصالح سنگی داخل بتن نیز بر سرعت تأثیرگذار است.
• سن بتن: بتن مثل یک انسان، با گذر زمان به بلوغ و تکامل می‌رسد. هرچه سن بتن بیشتر می‌شود (به خصوص در روزهای اول)، فرآیند هیدراتاسیون کامل‌تر شده، بتن متراکم‌تر و در نتیجه سرعت امواج بالاتر می‌رود.
• دما: دمای بتن با سرعت پالس رابطه معکوس دارد. در هوای گرم‌تر، سرعت کمی کاهش و در هوای سردتر (بالای نقطه انجماد)، کمی افزایش می‌یابد.

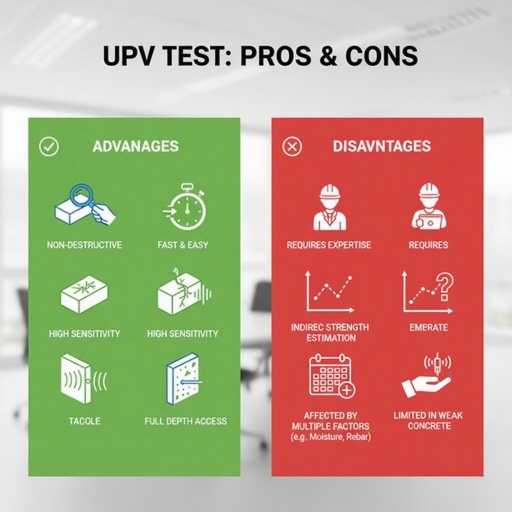

مزایا و معایب تست التراسونیک بتن: یک نگاه صادقانه

هر ابزاری نقاط قوت و محدودیت‌های خودش را دارد. بیایید نگاهی بی‌طرفانه به تست UPV بیندازیم.

مزایای کلیدی (چرا این تست فوق‌العاده است؟)

• بدون تخریب: مهم‌ترین مزیت! به سازه شما کوچک‌ترین آسیبی وارد نمی‌شود.
• سریع و آسان: تجهیزات مدرن قابل حمل هستند و خود آزمایش در محل به سرعت انجام می‌شود.
• حساسیت بالا: مثل یک ردیاب قوی، کوچک‌ترین ناپیوستگی‌ها و عیوب داخلی را شناسایی می‌کند.
• نگاهی به عمق: برخلاف تست چکش اشمیت که فقط سطح را بررسی می‌کند، التراسونیک به تمام ضخامت بتن نفوذ می‌کند.
• مقرون‌به‌صرفه: در مقایسه با روش‌های مخرب مثل مغزه‌گیری (کرگیری)، هزینه بسیار کمتری دارد.

محدودیت‌ها (چه چیزهایی را باید در نظر گرفت؟)

• نیاز به تخصص: این یک تست ساده “روشن و خاموش” نیست. تفسیر نتایج، به خصوص در سازه‌های پیچیده و پر از میلگرد، نیازمند دانش و تجربه یک اپراتور ماهر است.
• عدم ارائه مستقیم مقاومت: این تست یک “کیفیت‌سنج” است نه “مقاومت‌سنج”. برای تخمین مقاومت، حتماً باید کالیبره شود.
• تأثیرپذیری از عوامل مختلف: همانطور که گفتیم، عواملی مثل رطوبت و میلگرد می‌توانند نتایج را پیچیده کنند.

منابع:

https://pmc.ncbi.nlm.nih.gov/articles/PMC8625379/
https://en.wikipedia.org/wiki/Ultrasonic_pulse_velocity_test
