مقدمه
بتن، سنگ بنای بسیاری از سازه‌های امروزی، در برابر فشار قدرتمند است اما در مقابل کشش، شکننده و ضعیف عمل می‌کند. اینجاست که میلگرد (Rebar) به عنوان شریک جدایی‌ناپذیر بتن وارد میدان می‌شود. ترکیب این دو، “بتن مسلح” را می‌سازد؛ ماده‌ای شگفت‌انگیز که استحکام فشاری بتن را با مقاومت کششی فولاد پیوند می‌زند. فرآیند در هم تنیدن این میلگردها که به آن آرماتوربندی می‌گویند، اسکلت پنهان و قدرتمند هر ساختمانی است که آن را در برابر نیروهای زلزله، باد و بارهای سنگین پایدار نگه می‌دارد. در این راهنمای جامع، از انواع میلگرد و استانداردهای آن گرفته تا مراحل دقیق و اصولی آرماتوربندی را بررسی خواهیم کرد.
تفاوت آرماتور و میلگرد چیست؟
گرچه این دو واژه اغلب به جای هم به کار می‌روند، اما تفاوت ظریفی دارند:
- میلگرد (Rebar): به خودِ میله فولادی (با آج یا ساده) گفته می‌شود که به عنوان یک محصول خریداری می‌شود.
- آرماتور (Reinforcement): به مجموعه شبکه درهم‌تنیده شده از میلگردها، خاموت‌ها و سایر ادوات فولادی که اسکلت تقویتی بتن را تشکیل می‌دهند، گفته می‌شود. در واقع، ما با استفاده از میلگرد، عملیات آرماتوربندی را انجام می‌دهیم.
انواع میلگرد ساختمانی (بر اساس استاندارد و ظاهر)
مهم‌ترین دسته‌بندی میلگردها در بازار ایران بر اساس استاندارد روسی و شکل ظاهری آن‌هاست:
۱. میلگرد ساده (A1 – س ۲۴۰)
- ظاهر: سطحی کاملاً صاف و بدون آج دارد.
- ویژگی: انعطاف‌پذیری و نرمی بالا.
- کاربرد: بیشتر برای کارهای آهنگری، جوشکاری و ساخت قطعات صنعتی استفاده می‌شود و به عنوان میلگرد سازه‌ای اصلی (تحمل‌کننده بار) کاربرد ندارد.
۲. میلگرد آجدار مارپیچ (A2 – آج ۳۴۰)
- ظاهر: دارای آج‌های فنری و مارپیچ شکل است.
- ویژگی: نیمه‌سخت محسوب می‌شود و تا حدی قابلیت خم‌کاری دارد.
- کاربرد: عمدتاً برای ساخت خاموت (میلگردهای عرضی در ستون و تیر) استفاده می‌شود.
۳. میلگرد آجدار جناقی (A3 – آج ۴۰۰)
- ظاهر: آج‌های آن به شکل هفت و هشت (جناقی) است.
- ویژگی: میلگردی خشک و شکننده با مقاومت بالا. جوشکاری روی آن ممنوع است.
- کاربرد: رایج‌ترین میلگرد برای ساخت میلگردهای طولی در ستون‌ها، تیرها و فونداسیون.
۴. میلگرد آجدار مرکب (A4 – آج ۵۰۰)
- ظاهر: آج‌های آن به صورت مرکب و دوکی شکل در دو طرف خط طولی قرار دارند.
- ویژگی: جدیدترین و مقاوم‌ترین نوع میلگرد.
- کاربرد: در سازه‌های سنگین و پروژه‌های خاص که نیاز به مقاومت بسیار بالا دارند.
سایر اشکال آرماتور
علاوه بر میلگرد، از اشکال دیگری نیز برای مسلح کردن بتن استفاده می‌شود:
- مش فولادی (توری جوشی): شبکه‌ای از میلگردهای نازک که به صورت متعامد به هم جوش داده شده‌اند. برای مسلح کردن دال‌های بتنی کف، دیوارها و قطعات پیش‌ساخته ایده‌آل است.
- الیاف فولادی (بتن الیافی – FRC): الیاف کوتاه فولادی که در هنگام ساخت بتن به آن اضافه می‌شوند و به صورت یکنواخت در کل حجم بتن پخش شده و مقاومت آن را در برابر ترک‌خوردگی افزایش می‌دهند.
اصطلاحات رایج و اجزای کلیدی در آرماتوربندی
برای درک بهتر نقشه‌ها و اجرای صحیح، با این اصطلاحات آشنا شوید:
- خاموت (Stirrup/Tie): میلگردهای عرضی (معمولاً از نوع A2) که به صورت قاب دور میلگردهای طولی در تیرها و ستون‌ها بسته می‌شوند تا آن‌ها را در جای خود نگه داشته و در برابر نیروهای برشی مقاومت کنند.
- سنجاقی (Crosstie): نوعی میلگرد عرضی به شکل قلاب در دو انتها که برای مهار کردن میلگردهای طولی در ستون‌های بزرگ به کار می‌رود.
- اسپیسر (Spacer): قطعات پلاستیکی، بتنی یا فلزی که بین میلگرد و قالب قرار می‌گیرند تا فاصله استاندارد (پوشش بتنی یا کاور) را تضمین کنند. این فاصله برای محافظت از میلگرد در برابر خوردگی حیاتی است.
- اورلپ (Overlap): به طول همپوشانی دو میلگرد برای انتقال نیرو بین آن‌ها گفته می‌شود. طول اورلپ بر اساس قطر میلگرد و طبق آیین‌نامه محاسبه می‌شود.

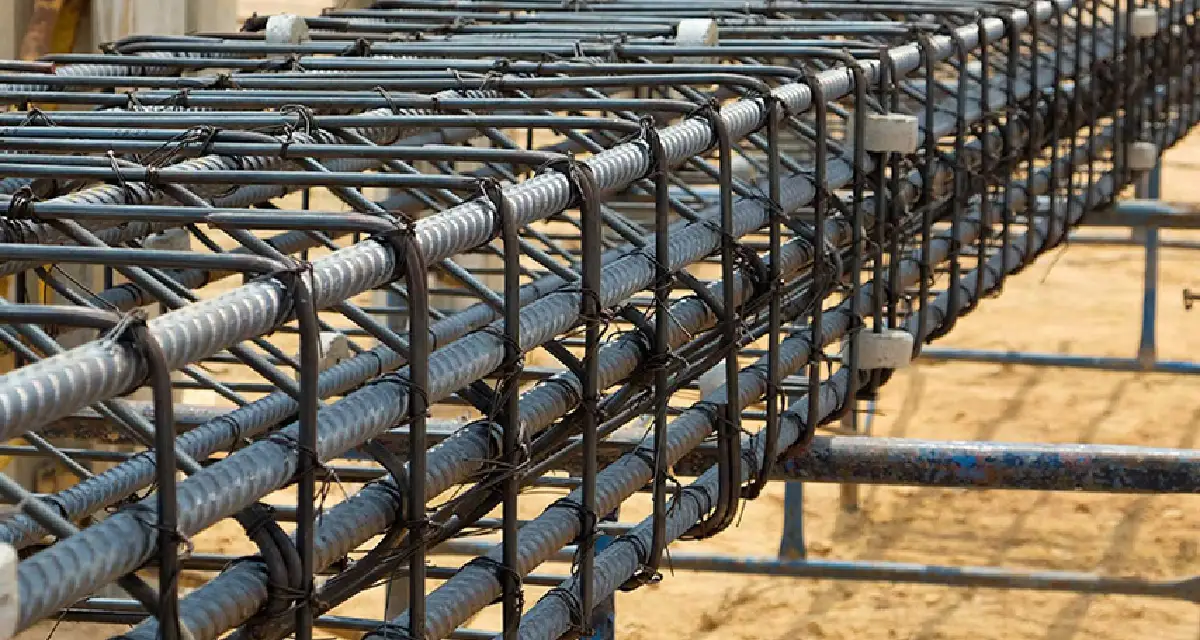

مراحل اجرای آرماتوربندی به صورت گام به گام
اجرای آرماتوربندی یک فرآیند دقیق و مهندسی است:
- نقشه‌خوانی: اولین قدم، مطالعه دقیق نقشه‌های سازه است که در آن قطر، تعداد، فاصله و شکل خم میلگردها مشخص شده است.
- برش و خم‌کاری: میلگردها با استفاده از دستگاه‌های برش (گیوتین) و خم‌کن (پتک دستی یا دستگاه برقی) بر اساس اندازه‌های موجود در نقشه، بریده و خم می‌شوند.
- آماده‌سازی قالب و استفاده از اسپیسر: قبل از چیدن آرماتورها، اسپیسرها در کف و دیواره‌های قالب قرار داده می‌شوند تا فاصله پوشش بتنی رعایت شود.
- چیدن و بستن آرماتورها: میلگردها طبق نقشه در جای خود قرار گرفته و در نقاط تقاطع با استفاده از سیم آرماتوربندی و ابزاری به نام انبر یا دستگاه گره‌زن به یکدیگر بسته می‌شوند. رایج‌ترین نوع گره، “گره ساده” یا “لغزشی” است.
- قراردادن خاموت‌ها و سنجاقی‌ها: در ستون‌ها و تیرها، خاموت‌ها و سنجاقی‌ها در فواصل مشخص شده در نقشه، دور میلگردهای طولی بسته می‌شوند.
- کنترل نهایی: قبل از بتن‌ریزی، مهندس ناظر کل شبکه آرماتوربندی را از نظر تعداد، قطر، فواصل و تمیزی (نبود زنگزدگی شدید یا روغن) کنترل می‌کند.
- بتن‌ریزی: پس از تایید نهایی، عملیات بتن‌ریزی با دقت انجام می‌شود تا تمام فضای بین میلگردها پر شود.
اشتباهات رایج در آرماتوربندی که باید از آن‌ها اجتناب کنید
- عدم رعایت فاصله پوشش بتنی (کاور): استفاده نکردن از اسپیسر یا فاصله ناکافی، باعث زنگزدگی سریع میلگرد و تخریب بتن می‌شود.
- طول اورلپ ناکافی: همپوشانی کمتر از مقدار استاندارد، باعث ضعف در انتقال نیرو و شکست سازه در آن نقطه می‌شود.
- استفاده از میلگردهای زنگزده یا آغشته به روغن: هرگونه آلودگی روی سطح میلگرد، چسبندگی آن با بتن را کاهش می‌دهد.
- فواصل نامنظم بین میلگردها: این کار باعث توزیع نامتوازن نیرو در سازه می‌شود.
- جوشکاری میلگردهای A3: این کار به دلیل ماهیت شکننده این نوع میلگرد، کاملاً ممنوع است و مقاومت آن را به شدت کاهش می‌دهد.

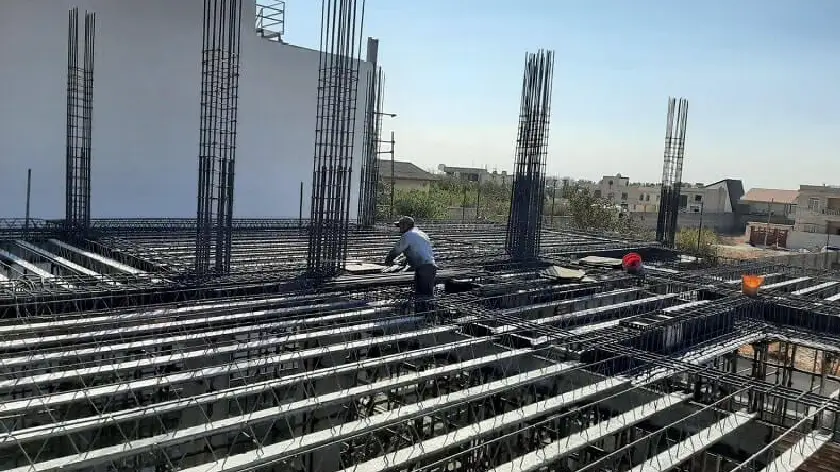

نقش آرماتور در بخش‌های مختلف یک سازه
آرماتوربندی در تمام اجزای کلیدی یک سازه حضور دارد و وظایف مشخصی را بر عهده می‌گیرد:
- در فونداسیون: شبکه‌های میلگردی در پی ساختمان، وزن کل سازه را به زمین منتقل کرده و از نشست و ترک‌خوردگی آن در برابر فشار خاک جلوگیری می‌کنند.
- در ستون‌ها و تیرها: میلگردهای طولی و خاموت‌ها، اسکلت اصلی باربر ساختمان را تشکیل می‌دههند و مقاومت کششی و برشی لازم برای مقابله با بارهای وارده و نیروهای زلزله را فراهم می‌کنند.
- در سقف و کف (دال‌ها): استفاده از مش‌های فولادی یا شبکه‌های میلگردی، بار را به صورت یکنواخت در سطح پخش کرده و از ترک خوردن و شکم دادن دال جلوگیری می‌کند.
- در دیوارهای برشی و حائل: آرماتوربندی به این دیوارها کمک می‌کند تا در برابر فشارهای جانبی خاک یا نیروهای شدید باد و زلزله مقاومت کنند.
نتیجه‌گیری
آرماتوربندی، ستون فقرات نامرئی هر سازه بتنی است و اجرای صحیح آن، تفاوت بین یک ساختمان ایمن و یک سازه آسیب‌پذیر را رقم می‌زند. با درک صحیح انواع میلگرد، شناخت اصطلاحات کلیدی مانند خاموت و اسپیسر، و اجرای دقیق مراحل طبق نقشه، میتوان از پایداری و دوام سازه برای سالیان متمادی اطمینان حاصل کرد. به یاد داشته باشید که در این حوزه، دقت و پیروی از استانداردها هرگز یک گزینه نیست، بلکه یک ضرورت انکارناپذیر است.
سوالات متداول
قیمت میلگرد به چه عواملی بستگی دارد؟
قیمت میلگرد به عواملی مانند قطر، استاندارد (گرید)، کارخانه سازنده و نوسانات بازار فولاد و ارز بستگی دارد.
آیا میتوان از میلگرد زنگزده استفاده کرد؟
زنگزدگی سطحی و کم که با برس سیمی پاک شود، مشکلی در چسبندگی بتن ایجاد نمیکند. اما اگر زنگزدگی عمیق و پوستهای باشد، به دلیل کاهش سطح مقطع میلگرد، استفاده از آن مجاز نیست.
