بتن الیافی (FRC): راهنمای جامع انواع، مزایا، کاربردها

بتن الیافی (FRC) چیست؟

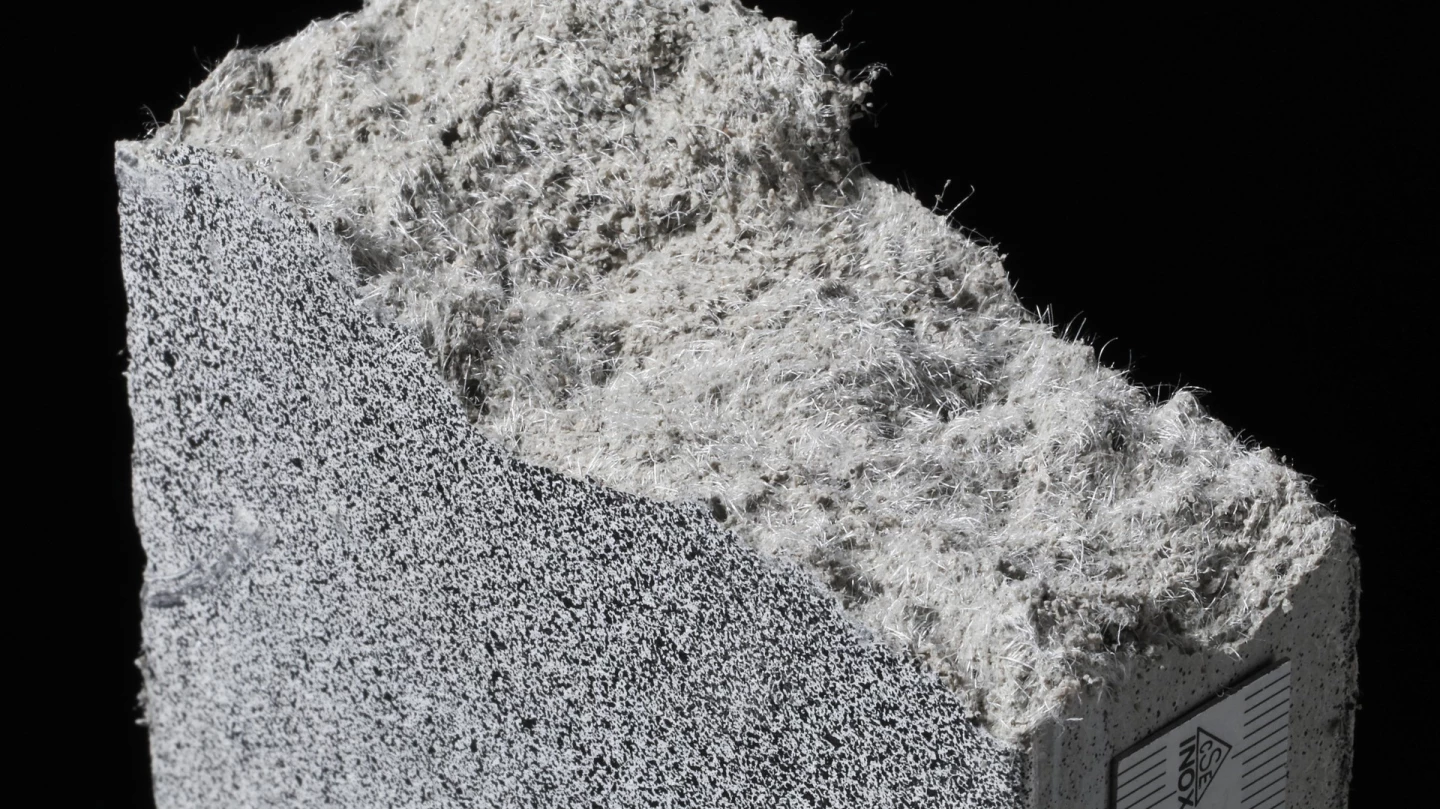

بتن الیافی (Fiber-Reinforced Concrete یا FRC) نوعی بتن تقویت‌شده است که با اضافه کردن الیاف طبیعی یا مصنوعی به ترکیب بتن ساخته می‌شود. این الیاف نازک و کوچک به طور تصادفی و یکنواخت در بتن پخش می‌شوند و خواص مکانیکی آن مانند مقاومت کششی، خمشی، ضربه‌ای را بهبود می‌بخشند، در حالی که ترک‌خوردگی را کاهش می‌دهند و دوام و شکل‌پذیری بتن را به طور قابل توجهی افزایش می‌دهند. بتن الیافی یک ماده کامپوزیتی است که از سیمان هیدرولیکی، آب، شن، ماسه و الیاف جداگانه تشکیل شده و می‌تواند شامل پوزولان‌ها و دیگر افزودنی‌های بتن نیز باشد.

تعریف جامع و تاریخچه بتن الیافی

حالا بیایید کمی عمیق‌تر به بتن الیافی نگاه کنیم. این ماده در واقع نوعی کامپوزیت است که با اضافه کردن الیاف تقویت‌کننده به مخلوط بتن، مقاومت کششی آن را به شکل چشمگیری افزایش می‌دهد. این ترکیب، یکپارچگی و پیوستگی خوبی ایجاد می‌کند و اجازه می‌دهد بتن به عنوان ماده‌ای انعطاف‌پذیر برای ساخت سطوح مقاوم با انحناهای زیاد استفاده شود. علاوه بر این، بتن الیافی قابلیت جذب انرژی بالایی دارد و در برابر بارهای ضربه‌ای به راحتی از هم نمی‌پاشد – انگار که بتن را از یک ماده شکننده به چیزی مقاوم‌تر و قابل اعتمادتر تبدیل کرده‌ایم.

تاریخ استفاده از الیاف برای تقویت مواد شکننده به دوران خیلی دور برمی‌گردد. مثلاً در بناهای قدیمی، از کاه‌گل استفاده می‌کردند. در گذشته، کاه را برای تقویت آجرهای خشتی و ملات کاه‌گل در پوشش‌ها اضافه می‌کردند تا بعد از خشک شدن ترک نخورد. حتی در بناهای قدیمی ایران، از موی دم اسب یا بز در گنبدها استفاده می‌شد که نشان‌دهنده دانش پیشینیان در مورد فواید الیاف است.

تحقیقات مدرن روی بتن الیافی از دهه ۱۹۵۰ در شوروی شروع شد و بعد در سال ۱۹۶۰ در آمریکا هم پژوهش‌هایی انجام گرفت. نوع جدیدی از بتن الیافی بعد از سال ۱۹۶۰ وارد صنعت شد. استفاده از الیاف فولادی هم از اواسط قرن گذشته شروع شده، اما تاریخ دقیق آن مشخص نیست و افراد مختلف با روش‌هایی مثل اضافه کردن تکه‌های سیم یا بریده‌های فلز به بتن، این روش را به نام خود ثبت کرده‌اند.



چرا از بتن الیافی استفاده می‌کنیم؟ (مزایای بتن الیافی)

بتن الیافی (FRC) نسبت به بتن معمولی عملکرد بهتری دارد و ویژگی‌های مکانیکی برتر آن، این ماده را به گزینه‌ای جذاب برای مهندسان و پیمانکاران در پروژه‌های گوناگون تبدیل کرده است.

مهم‌ترین مزایای بتن الیافی عبارت‌اند از:

• افزایش مقاومت و دوام:

  • مقاومت کششی، خمشی و برشی بالا: بتن الیافی مقاومت کششی، خمشی و برشی بسیار بالاتری نسبت به بتن معمولی دارد. الیاف فولادی می‌توانند مقاومت برشی بتن را تا ۱۷۰% افزایش دهند.
  • افزایش دوام و طول عمر: الیاف با کاهش ترک‌ها و نفوذپذیری، دوام بتن را افزایش می‌دهند. این ویژگی در محیط‌هایی با چرخه ذوب و یخبندان بسیار مفید است.
  • مقاومت در برابر تورق، سایش و هوازدگی: بتن الیافی در برابر ورقه‌ورقه شدن، سایش سطحی و هوازدگی سطح مقاوم است.
  • افزایش طاقت (چقرمگی): قابلیت جذب انرژی بالا و مقاومت در برابر گسیختگی. طاقت بتن الیافی حداقل ۱۰ تا ۴۰ برابر بتن ساده است.
  • مقاومت خستگی بالا: در برابر تنش‌های خستگی مقاومت زیادی دارد.
  • مقاومت بسیار عالی در برابر ضربه: بتن الیافی در برابر بارهای دینامیکی و ضربه‌ای، ۵ تا ۱۰ برابر بیشتر از بتن ساده مقاومت دارد.
  • کاهش نفوذپذیری: الیاف، نفوذپذیری بتن را کاهش داده و در نتیجه نفوذ آب را کم می‌کنند.

• کنترل ترک و شکل‌پذیری بالا:

  • بازدارندگی در برابر ترک‌خوردگی و انقباض: الیاف به کنترل عرض ترک‌ها کمک کرده و از توسعه آن‌ها جلوگیری می‌کنند.
  • شکل‌پذیری و انعطاف‌پذیری بیشتر: بتن الیافی دارای شکل‌پذیری بالا و قابلیت تحمل کرنش‌های کششی قابل ملاحظه است. این خاصیت از گسیختگی ناگهانی جلوگیری می‌کند.
  • قابلیت باربری بعد از ترک‌خوردگی: FRC حتی در تغییر شکل‌های بسیار بیشتر از تغییر شکل نظیر شکست در بتن ساده به تحمل بارها ادامه می‌دهد.

• عملکرد در شرایط خاص:

  • مقاومت در برابر آتش‌سوزی: الیاف پلیمری (مانند پلی پروپیلن) با ذوب شدن در دمای بالا، کانال‌هایی برای خروج بخار آب ایجاد کرده و از ورقه‌ورقه شدن و گسیختگی ناگهانی بتن در برابر آتش جلوگیری می‌کنند.
  • عایق صوتی: سازه‌های ساخته شده با بتن الیافی می‌توانند عایق صوتی نیز باشند.
  • مقاومت در برابر خوردگی: الیاف پلیمری مشکل خوردگی آرماتورهای فولادی را برطرف می‌کنند.

• مزایای اجرایی و اقتصادی:

  • کاهش وزن: در برخی موارد، با کاهش وزن بتن، مصالح بسیار سبکی را در اختیار مهندسین قرار می‌دهد.
  • افزایش سرعت اجرا: به‌خصوص با جایگزینی آرماتورهای حرارتی، سرعت اجرای پروژه‌ها را به طور چشمگیری افزایش می‌دهد.
  • کاهش هزینه‌های اولیه و نگهداری: حذف یا کاهش میلگرد، کاهش نیروی انسانی و افزایش سرعت اجرا منجر به صرفه‌جویی قابل توجهی در هزینه‌های ساخت و نگهداری می‌شود.

انواع الیاف بتن و ویژگی‌های آن‌ها

الیاف مورد استفاده در بتن، انواع بسیار متنوعی دارند که بسته به ماده سازنده، شکل، اندازه و هدف کاربرد، ویژگی‌ها و عملکردهای متفاوتی را در بتن ایجاد می‌کنند. دسته‌بندی کلی الیاف الیاف را می‌توان به دو شیوه اصلی دسته‌بندی کرد:

1. بر اساس منشأ تولید:

   • الیاف طبیعی (Natural Fibers): الیافی که به طور طبیعی وجود دارند، مانند الیاف گیاهی (بامبو، نارگیل، سلولز، کتان، کنف) و الیاف حیوانی (موی حیوانات).
   • الیاف مصنوعی (Man-made / Synthetic Fibers): الیافی که توسط بشر تولید می‌شوند. این دسته خود به الیاف پلیمری طبیعی (مانند ابریشم مصنوعی) و الیاف مصنوعی (مانند پلی پروپیلن، فولاد، شیشه، کربن، آرامید، پلی استر) تقسیم می‌شوند.

2. بر اساس ابعاد فیزیکی:

   • الیاف ماکرو (Macro Fibers): الیافی که قطر معادل آن‌ها بیش از ۰.۳ میلی‌متر باشد. این الیاف معمولاً برای افزایش مقاومت‌های سازه‌ای و جایگزینی میلگرد استفاده می‌شوند.
   • الیاف میکرو (Micro Fibers): الیافی که قطر معادل آن‌ها کمتر از ۰.۳ میلی‌متر باشد. این الیاف عمدتاً برای کنترل ترک‌خوردگی‌های ناشی از جمع‌شدگی پلاستیک در سنین اولیه بتن به کار می‌روند.

در ادامه به معرفی پرکاربردترین انواع الیاف و ویژگی‌های آن‌ها می‌پردازیم: الیاف پلی پروپیلن (PP) الیاف پلی پروپیلن به دلیل سهولت کاربرد و قیمت مناسب، پرمصرف‌ترین نوع الیاف در بتن محسوب می‌شوند. این الیاف که پلیمر ترموپلاستیک هستند، در ساختار بتن مقاومت خمشی و کششی آن را بهبود می‌بخشند.

• میزان مصرف: معمولاً ۰.۵ تا ۳ کیلوگرم به ازای هر متر مکعب بتن است.

• طول: طول مفید در بتن ۱۲ تا ۱۸ میلی‌متر (برای سازه‌های گچی تا ۶ میلی‌متر).

• ویژگی‌ها:

  • آب‌گریز: الیاف پلی پروپیلن آب‌گریز بوده و جذب آب آن‌ها در حد صفر است. بنابراین، نیازی به افزایش آب در طرح اختلاط نیست.
  • مقاومت شیمیایی: در محیط‌های قلیایی بتن ۱۰۰% مقاوم و سازگار هستند. دچار خوردگی نمی‌شوند.
  • کنترل ترک: عمدتاً برای کنترل ترک‌خوردگی ناشی از انقباض پلاستیک و جمع‌شدگی خشک شدن بتن استفاده می‌شوند. الیاف میکرو پلی‌پروپیلن برای کنترل ترک‌های اولیه ناشی از جمع‌شدگی پلاستیک بهترین گزینه هستند.
  • مقاومت در برابر آتش: با ذوب شدن در دمای بالا، کانال‌هایی برای خروج بخار آب ایجاد کرده و از قلوه‌کن شدن بتن در هنگام آتش‌سوزی جلوگیری می‌کنند.

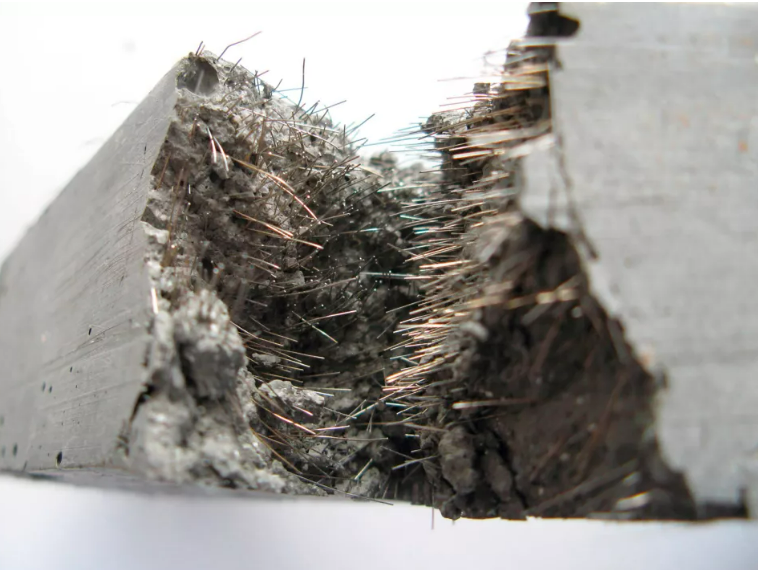

الیاف فولادی الیاف فولادی یک تقویت‌کننده فلزی هستند که برای افزایش کارایی و پایداری بتن مسلح‌شده استفاده می‌شوند. این الیاف در اندازه‌ها و شکل‌های مختلف تولید شده و به‌طور تصادفی در مخلوط بتن پراکنده می‌شوند.

• میزان مصرف: بسته به کاربرد، از کمتر از ۱% حجمی (برای کنترل جمع‌شدگی) تا بیش از ۲% حجمی (برای کاربردهای خاص مانند مقاومت در برابر ضربه و انفجار) متغیر است.

• ویژگی‌ها:

  • افزایش مقاومت: مقاومت خمشی، کششی، برشی، ضربه و خستگی بتن را به طور قابل ملاحظه‌ای افزایش می‌دهند. تحقیقات نشان داده است که ۱.۵% الیاف فلزی می‌تواند مقاومت فشاری را تا ۱۵% افزایش دهد.
  • کنترل ترک: به مقاومت پس از ترک‌خوردگی و مهار ترک‌های بتن کمک می‌کنند.
  • شکل‌پذیری: باعث افزایش شکل‌پذیری بتن می‌شوند.
  • دوام: با کاهش ترک‌ها، دوام بتن را بهبود می‌بخشند.

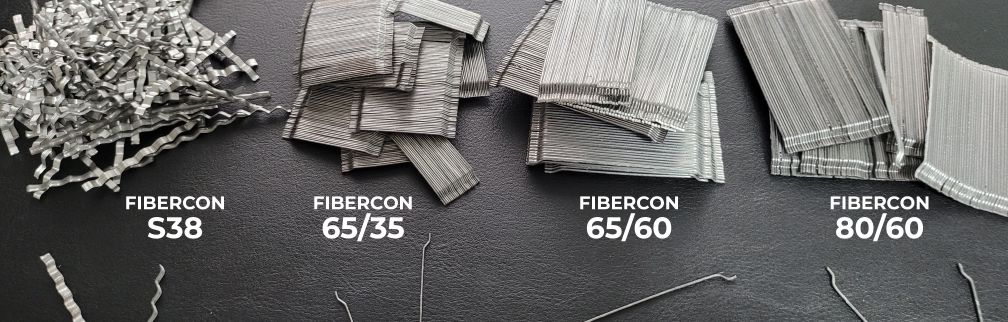

  • انواع: الیاف فولادی از لحاظ اندازه به دو نوع میکرو (قطر ۰.۸ میلی‌متر و طول ۱۶ میلی‌متر) و ماکرو (قطر ۰.۸ تا ۱ میلی‌متر و طول ۵۰ میلی‌متر) تقسیم می‌شوند. از لحاظ شکل ظاهری نیز به صورت صاف، دو سر قلاب و یا دو سر قلاب سینوسی موجود هستند.

• محدودیت: در صورت قرار گرفتن در سطح بتن و در محیط‌های خورنده، ممکن است دچار زنگ‌زدگی شوند.

الیاف شیشه (GFRC) الیاف شیشه (Glass Fiber-Reinforced Concrete یا GFRC) از فیبرهای شیشه با ضخامت حدود ۱۰ میکرون تشکیل شده‌اند. این الیاف یکی از اقتصادی‌ترین و پرکاربردترین انواع الیاف هستند.

• ویژگی‌ها:

  • مقاومت بالا: مقاومت کششی فوق‌العاده‌ای در برابر قطر کم دارند. چسبندگی دانه‌های بتن را افزایش می‌دهند.
  • مقاومت حرارتی بالا: یکی از عوامل توسعه این صنعت، مقاومت حرارتی بالای این مواد است.
  • قیمت پایین: نسبت به سایر انواع الیاف بتن، قیمت پایین‌تری دارند.
  • ترکیب با PP: ترکیب الیاف شیشه و پلی پروپیلن می‌تواند مقاومت فشاری بتن را تا ۳۶% افزایش داده و عمر خستگی بتن را ۵۰% بهبود بخشد.
  • انواع: در چهار دسته E (قلیایی کم، ارزان)، C (دارای آهک سوددار، محیط‌های خاص)، A (منسوخ شده، قلیایی زیاد) و S (مقاومت کششی بسیار زیاد، کاربرد در هوافضا) قرار می‌گیرند.

• محدودیت‌ها: ناسازگاری با محیط زیست (عدم زیست‌تخریب‌پذیری) و تمایل به گلوله شدن در بتن تازه که نیاز به روان‌کننده‌های مناسب و شیوه اختلاط صحیح دارد.

الیاف آرامید (کولار) الیاف آرامید، که با نام الیاف آروماتیک پلی‌آمید نیز شناخته می‌شوند، به دلیل مقاومت حرارتی بسیار زیاد و سبکی مورد توجه قرار گرفته‌اند.

• ویژگی‌ها:

  • سبکی: بسیار سبک‌تر از الیاف کربنی و شیشه‌ای هستند.
  • مقاومت بالا: مقاومت کششی، برشی و شیمیایی بسیار زیادی دارند. الیاف کولار ۵ برابر مقاوم‌تر از الیاف شیشه و فولادی هستند.
  • مقاومت حرارتی و شعله: دارای نقطه ذوب بالا، پایداری حرارتی عالی و مقاومت در برابر شعله هستند.
  • جذب انرژی و چقرمگی: دارای قابلیت جذب انرژی بالا و چقرمگی بسیار خوب هستند.
  • کاربردها: به دلیل این ویژگی‌ها، در سازه‌های خاص، بتن‌های پاششی، پروژه‌های نظامی، هوافضا، زره بالستیک و عایق‌های حرارتی استفاده می‌شوند. الیاف کولار جایگزین بسیار خوبی برای سیمان آزبستی هستند.

• محدودیت: هزینه ساخت و تولید این الیاف بسیار زیاد است و جزو گران‌ترین الیاف موجود به شمار می‌روند.

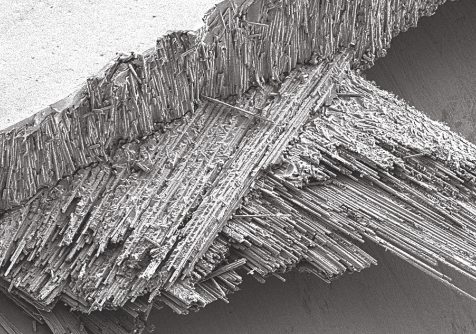

الیاف کربن الیاف کربن به دلیل ویژگی‌های منحصر به فردشان، گزینه‌ای مناسب برای تقویت بتن در صنایع ساخت و ساز شناخته می‌شوند.

• ویژگی‌ها:

  • وزن کم و مقاومت بالا: وزن این الیاف پایین (یک سوم الیاف فولادی) ولی مقاومت کششی بسیار بالایی (۱۰ برابر الیاف فولادی) دارند.
  • سختی و مدول الاستیک بالا: دارای سختی و ضریب الاستیک بالایی هستند. مدول الاستیسیته آن‌ها بیش از ۵۴۰ گیگاپاسکال است.
  • مقاومت در برابر خستگی و خوردگی: مقاومت بسیار زیادی در برابر خستگی و خوردگی دارند.
  • ضخامت کم: قطر این الیاف بسیار کم و زیر ۱۰ میکرون است.
  • کاربردها: عمدتاً برای افزایش فوق‌العاده مقاومت کششی، بهبود مقاومت لرزه‌ای و ساخت کامپوزیت‌ها استفاده می‌شوند.

• محدودیت‌ها: ترد و شکننده هستند. قیمت بالا، کرنش در شکست کم و رسانایی الکتریکی از معایب آن است.

الیاف پلیمری ماکروسنتتیک الیاف ماکروسنتتیک، که به آن‌ها الیاف پلاستیک بتن نیز گفته می‌شود، نسل جدیدی از الیاف هستند که از سال ۲۰۰۰ میلادی به بعد تجاری‌سازی شده‌اند.

• ویژگی‌ها:

  • افزایش مقاومت: مقاومت‌های فشاری، کششی و خمشی بتن را بهبود می‌بخشند.
  • جایگزین میلگرد: در بسیاری از موارد می‌توانند جایگزین میلگردهای حرارتی و حتی میلگردهای سازه‌ای در کاربردهای خاص شوند.
  • کاهش خزش و انقباض: خزش و انقباض بتن را کاهش می‌دهند.
  • ترکیبات: عمدتاً متشکل از نایلون، اکریلیک و پلی یورتان هستند و از مواد خام نفتی تهیه می‌شوند.
  • مزایای عملی: عدم خوردگی، عدم فرسایش پمپ، کاهش جزئی روانی بتن، اجرای ساده‌تر و باکیفیت‌تر سطح نهایی.
  • پخش سه‌بعدی: به صورت یکنواخت و همگن در تمام حجم بتن پخش شده و بتن را به صورت سه‌بعدی مسلح می‌کنند.

• میزان مصرف: ۱ تا ۴ کیلوگرم در هر متر مکعب. در الیاف با کیفیت بالا مانند فورتا، این مقدار می‌تواند بین ۱ تا ۳ کیلوگرم برای جایگزینی میلگرد باشد.

الیاف پلیمری میکروسنتتیک الیاف میکروسنتتیک رشته‌های جدا از هم هستند که جنسی کاملاً مشابه با الیاف پلی پروپیلن دارند و به صورت یکنواخت در فضای حجمی بتن پخش می‌شوند.

• ویژگی‌ها:

  • اندازه ریز: بسیار ریز هستند (قطر ۱۸ میکرومتر و طول ۶، ۱۲ یا ۱۸ میلی‌متر).
  • افزایش مقاومت: مقاومت برشی بتن را تا حد زیادی افزایش می‌دهند.
  • کنترل آب‌انداختگی: جلوی آب‌انداختن و جدا شدن دانه‌های بتن را می‌گیرند.
  • عدم ایجاد مشکل هوازایی: در بتن مشکل هوازایی ایجاد نمی‌کنند.
  • کاهش نفوذپذیری: به دلیل ساختار و ابعاد کوچک، نفوذپذیری بتن را کاهش می‌دهند.

• نحوه مصرف: نباید مستقیماً به آب اضافه شوند زیرا کلوخه تولید می‌کنند؛ بهتر است از روان‌کننده‌ها استفاده شود.

الیاف پلی استر الیاف پلی استر بسیار سبک هستند و در حالت مایع بوی تندی دارند.

• ویژگی‌ها:

  • افزایش طول نهایی: بین ۱۱% تا ۱۳% است.
  • مقاومت کششی بالا: در حد ۸۵۰ مگاپاسکال است.
  • چگالی: حدود ۱.۴ گرم بر سانتی‌متر مکعب است.
  • کاربردها: برای بهبود شکل‌پذیری و کشش به بتن اضافه می‌شوند و با رزین، هاردنر و دیگر حجیم‌کننده‌ها ترکیب می‌شوند. در کفپوش فضاهای صنعتی، انبار، روسازی و محصولات پیش‌ساخته استفاده می‌شوند.

الیاف طبیعی و سلولزی الیاف طبیعی یا ارگانیک به دلیل منشأ خود (کاه، موی حیوانات، سلولز، چوب نارگیل، خیزران و آکوارا) به این اسم معروف شده‌اند.

• ویژگی‌ها:

  • قیمت پایین و دسترسی آسان: در کشورهای کمتر توسعه‌یافته جایگزین فولاد در بتن هستند.
  • الیاف نارگیل: مقاومت و کیفیت خوبی دارند و تا ۲۵% افزایش طول در برابر کشش را ثبت کرده‌اند.
  • جذب آب بالا: نسبت به الیاف مصنوعی جذب آب بسیار زیادی دارند.
  • عایق حرارتی مطلوب: عایق حرارتی خوبی محسوب می‌شوند.

• الیاف سلولزی: از گیاهان مشتق شده‌اند (مانند پنبه، کتان و برگ‌های گیاهان) و معمولاً مواد لیگنو-سلولزی را شامل می‌شوند. مرطوب کردن الیاف سلولزی پیش از اضافه کردن به بتن، روشی مناسب برای ساخت مخلوط بتنی یکنواخت است.

الیاف بازالت و نایلون

• الیاف بازالت: محصولی ساخته شده از رشته‌های بسیار نازک لیف بازالت است که خواص فیزیکی و مکانیکی بهتری نسبت به الیاف شیشه دارد و از الیاف کربن ارزان‌تر است. به دلیل مقاومت حرارتی بالا، در صنایع هوافضا و خودروسازی و همچنین مسلح کردن بتن و آسفالت کاربرد دارد.
• الیاف نایلون: دارای خصوصیات مشابه با الیاف پلی پروپیلن هستند که به دلیل قدرت و استحکام بیشتر نسبت به سیم‌های جوش داده شده کاربرد بیشتری پیدا کرده‌اند.

مکانیزم عمل بتن الیافی (چگونه کار می‌کند؟)

بتن الیافی در مقایسه با بتن معمولی، در مرحله پس از ترک‌خوردگی، رفتار بهبودیافته‌ای از خود نشان می‌دهد. در واقع، حتی اگر مقاومت نهایی کششی به میزان زیادی افزایش نیابد، کرنش کششی در هنگام گسیختگی افزایش پیدا می‌کند و بتن سخت‌تر و در مقابل ضربه مقاوم‌تر می‌شود. مکانیزم عمل بتن الیافی به شرح زیر است:

• کنترل ترک: الیاف در بتن نقش “نخ” را برای “لباس” ایفا می‌کنند. هنگام بروز ترک‌ها در بتن، الیاف با رشته‌های قسمت مجاور ترک، ارتباط برقرار کرده و اجازه نمی‌دهند ترک‌ها بیشتر شوند و به دوخته شدن بخش ترک‌خورده بتن کمک می‌کنند. این امر با تشکیل ریزترک‌های زیاد، قابلیت بهره‌برداری بتن را افزایش می‌دهد.
• جذب انرژی و طاقت: مکانیزم افزایش طاقت، با سطح زیر منحنی بار-تغییر شکل نشان داده می‌شود. بتن الیافی پس از ایجاد اولین ترک در خمیر سیمان، بار وارده را تحمل می‌کند، به شرط آن که مقاومت الیاف در برابر بیرون کشیده شدن آن‌ها در اولین ترک، بیش از بار در هنگام وقوع اولین ترک باشد. الیاف باعث تاخیر در شروع ترک‌های کششی شده و در نتیجه، مقاومت کششی بتن را افزایش می‌دهند.
• انتقال تنش: تنش‌ها به‌وسیله برش محیطی و در صورتی که رویه الیاف آجدار باشد، به وسیله مقاومت چسبندگی (درون سطحی) از ماتریس به الیاف منتقل می‌شود. تا زمانی که ماتریس بتن ترک نخورده است، تنش کششی بین الیاف و ماتریس تقسیم می‌شود؛ اما پس از ایجاد ترک، تمام تنش به الیاف انتقال می‌یابد.
• یکپارچگی و همگنی: الیاف، سنگدانه‌ها را در بر می‌گیرند و از جدا شدن سنگدانه‌های درشت به دلیل لرزاندن و نیروی جاذبه زمین جلوگیری می‌کنند و پیوستگی بهتر را تضمین می‌کنند. در نتیجه، یک مخلوط یکنواخت از بتن و الیاف تولید می‌شود که در هنگام گیرش، انتقال آهسته آب به سطح به‌آرامی صورت می‌گیرد و ترک‌ها در بتن کمتر می‌شوند.

عوامل موثر بر خواص و کیفیت بتن الیافی

کیفیت و عملکرد بتن الیافی به عوامل متعددی بستگی دارد که هم به خصوصیات الیاف و هم به خواص ماتریس بتن مرتبط می‌شوند. مهم‌ترین عوامل مؤثر عبارت‌اند از:

• خواص ماتریس بتن: شامل نسبت‌های مخلوط بتن (مانند نسبت آب به سیمان)، نوع و کیفیت سیمان، نوع و اندازه سنگدانه‌ها. سنگدانه بتن باید محکم، بادوام و عاری از سیلت، مواد آلی، روغن‌ها و قندها باشد.

• نوع و جنس الیاف: الیاف‌های مختلف (فولادی، پلیمری، شیشه، کربن، آرامید) ویژگی‌های متفاوتی به بتن می‌دهند. مقاومت شیمیایی الیاف در محیط قلیایی بتن بسیار مهم است.

• شکل الیاف: شکل الیاف (مانند صاف، آجدار، قلاب‌دار، سینوسی) بر چسبندگی و مهار مکانیکی آن‌ها در بتن تأثیر می‌گذارد.

• ابعاد الیاف (طول و قطر):

  • طول الیاف: الیاف بلندتر بهتر می‌توانند در مخلوط بتن بافته و قفل شوند و تأثیر بیشتری بر بهبود خواص ماتریس دارند. اما طول بیش از حد (مثلاً بیش از ۶۴ میلی‌متر مطابق ACI) می‌تواند باعث گلوله شدن و کاهش کارایی شود.
  • قطر الیاف: الیاف با قطر کوچک‌تر، سطح تماس بیشتری در واحد حجم دارند و بازده چسبندگی آن‌ها بیشتر است.

• نسبت طول به قطر الیاف (Aspect Ratio): این نسبت تأثیر زیادی بر قدرت و استحکام بتن الیافی دارد. هرچه این نسبت بزرگ‌تر باشد، الیاف در برابر بیرون کشیده شدن از ماتریس مقاومت بیشتری خواهند داشت. با این حال، نسبت‌های بیش از ۱۰۰ می‌توانند کارایی بتن را کاهش دهند.

• مقدار الیاف (درصد حجمی): حجم و مقدار الیاف مورد استفاده در بتن تأثیر مستقیمی بر قدرت و استحکام بتن الیافی دارد.

• جهت‌گیری الیاف: جهت‌گیری الیاف در ساختار بتن (تصادفی یا منظم) بر خواص نهایی آن، به‌ویژه مقاومت کششی و سختی، تأثیرگذار است.

• پیوستگی (Bonding) الیاف و ماتریس: پیوستگی مناسب بین الیاف و خمیر سیمان بسیار حیاتی است؛ نه آنقدر ضعیف که الیاف به‌راحتی بیرون کشیده شوند و نه آنقدر قوی که قبل از جذب انرژی بشکنند.

• کارایی و تراکم‌پذیری بتن: کارایی بتن الیافی کمتر از بتن معمولی است و نیاز به توجه ویژه در اختلاط و تراکم دارد. استفاده از فوق روان‌کننده‌ها می‌تواند این مشکل را حل کند. آزمایش وی‌بی (Vebe) برای سنجش کارایی بتن الیافی مناسب‌تر از اسلامپ است.

• روش مخلوط کردن: نحوه و زمان مخلوط کردن الیاف با مخلوط بتن (به مخلوط خشک، به بتن آماده در میکسر) تأثیر زیادی بر یکنواختی پخش الیاف و خواص نهایی دارد.

• افزودنی‌های بتن: استفاده از افزودنی‌هایی مانند فوق روان‌کننده‌ها، ژل میکروسیلیس و حباب‌سازها می‌تواند خواص مکانیکی و کارایی بتن الیافی را بهبود بخشد.

طرح اختلاط بتن الیافی

تعیین نسبت اختلاط در بتن‌های الیافی (طرح اختلاط بتن) شباهت زیادی به بتن‌های معمولی دارد، اما وجود الیاف در مخلوط بر کارایی بتن تأثیرگذار است و ممکن است سبب کاهش آن شود. مراحل و ملاحظات کلیدی در طرح اختلاط بتن الیافی عبارت‌اند از:

1. تعیین نسبت آب به سیمان: مانند بتن معمولی، این مرحله برای دستیابی به مقاومت فشاری مورد نظر حیاتی است.
2. انتخاب محدوده منحنی مخلوط سنگدانه: انتخاب دانه‌بندی مناسب سنگدانه‌ها به منظور حفظ کارایی و جلوگیری از گلوله‌شدن الیاف اهمیت دارد. توصیه می‌شود از سنگدانه‌های بزرگ‌تر از ۱۹ میلی‌متر برای بتن مسلح به الیاف فولادی استفاده نشود.
3. تعیین مقدار آب آزاد بتن: مقدار آب مورد نیاز برای دستیابی به روانی (اسلامپ) مطلوب.
4. تعیین مقدار سیمان: مقدار سیمان بر اساس نسبت آب به سیمان و مقاومت مورد نظر تعیین می‌شود. می‌توان از پوزولان‌ها (مانند خاکستر بادی) برای جایگزینی بخشی از سیمان استفاده کرد که می‌تواند کارایی را بهبود بخشیده و مقاومت خمشی را افزایش دهد.
5. تعیین مقدار سنگدانه‌ها: بر اساس دانه‌بندی و چگالی متوسط سنگدانه‌ها محاسبه می‌شود.
6. میزان الیاف مصرفی: درصد الیاف معمولاً بین ۰.۱ تا ۲ درصد حجم بتن است که باید با دقت محاسبه و تنظیم شود. میزان دقیق آن بسته به نوع الیاف و عملکرد مورد نظر متغیر است.
7. استفاده از افزودنی‌ها: برای بهبود کارایی و جبران کاهش اسلامپ ناشی از افزودن الیاف، استفاده از فوق روان‌کننده‌ها، حباب‌سازها و ژل میکروسیلیس توصیه می‌شود. نباید به جای روان‌کننده، آب اضافی به مخلوط اضافه شود.
8. آزمایش کارایی: آزمایش اسلامپ برای بتن الیافی مناسب نیست؛ آزمایش وی‌بی (Vebe Test) برای سنجش کارایی بتن الیافی مناسب‌تر است.
9. پایداری ابعادی: افزودن الیاف فولادی تأثیر ناچیزی روی مدول ارتجاعی، جمع‌شدگی ناشی از خشک شدن و خزش فشاری دارد. خزش کششی تا حدی کاهش می‌یابد.

نحوه ساخت و اجرای بتن الیافی

اجرای صحیح بتن الیافی برای اطمینان از دستیابی به خواص مطلوب و دوام نهایی سازه بسیار مهم است. مراحل و نکات اجرایی بتن الیافی:

1. آماده‌سازی سطح: ابتدا سطح باید از هرگونه نخاله، ناخالصی تمیز و جارو شود.

2. قالب‌بندی و شیب‌بندی: سطح قالب‌بندی و شیب‌بندی شود و از فوم پلاستیک در اطراف ستون‌ها و مراکز تمرکز تنش استفاده گردد.

3. افزودن روان‌کننده: روان‌کننده مناسب با شرایط بتن‌ریزی، عیار بتن و شرایط جوی به بتن آماده در تراک میکسر اضافه شود. اجازه دهید فوق روان‌کننده یا ابر روان‌کننده بین ۵ تا ۱۰ دقیقه به خوبی با بتن ترکیب شود.

4. افزودن الیاف: الیاف مورد نظر (پلی‌پروپیلن، ترکیبی سینوسی و سنتتیک و غیره) به میزان مورد نیاز و با نظر کارشناسان به داخل بتن درون تراک میکسر اضافه شود.

   • روش‌های افزودن الیاف:

     • روش اول: الیاف را می‌توان در هر زمان به میکسر اضافه نمود. یا پس از آماده شدن مخلوط بتن، الیاف به تدریج به آن اضافه می‌شوند. پس از افزودن کامل، جام مخلوط‌کن باید به مدت ۵ دقیقه با سرعت کم چرخش کند تا الیاف یکنواخت توزیع شوند.
     • روش دوم: الیاف همراه با سنگدانه‌ها به مخلوط‌کن اضافه شده و سپس باقی مصالح مخلوط (مانند سیمان و ماسه) به آن افزوده می‌شود.
     • در بتن آماده: الیاف را می‌توان به تدریج داخل تراک میکسر ریخته و هم زدن در دور تند باید به قدری ادامه داشته باشد که از پخش کامل الیاف داخل بتن اطمینان حاصل شود.

   • نکات مهم در افزودن الیاف:

     • اجازه دهید حدود ۵ تا ۱۰ دقیقه الیاف در داخل تراک میکسر با بتن آماده ترکیب و یکدست شود.
     • اسلامپ بتن پیش از افزودن الیاف باید ۶-۸ سانتی‌متر باشد.
     • الیاف باید به آرامی و به طور مثال هر ۵ کیلوگرم در طول یک دقیقه به میکسر اضافه شود تا حجم زیادی از الیاف به یک‌باره وارد میکسر نشود.
     • پس از افزودن الیاف، حداقل ۵ دقیقه اختلاط میکسر با دور بالا ادامه یابد، سپس روان‌کننده اضافه شود و در نهایت ۵ تا ۱۰ دقیقه مجدداً با دور بالا اختلاط ادامه یابد.
     • از کلوخه‌شدن الیاف در مخلوط بتن باید جلوگیری شود.
     • در صورت اضافه کردن الیاف در تراک میکسر، باید ۲۰% حجم بتن داخل تراک میکسر کمتر در نظر گرفته شود.

5. پمپ کردن و پهن کردن بتن: بتن الیافی همراه با روان‌کننده بر روی سطح مورد کف‌سازی پمپ و پهن می‌گردد.

6. صاف کردن و تسطیح: بتن الیافی با استفاده از دستگاه مجیک و ماله بر روی سطح صاف می‌شود. کنترل نقطه بنچ‌مارک و شیب‌بندی با استفاده از دستگاه تراز لیزری انجام می‌گیرد.

7. پرداخت نهایی: پرداخت سطح با سینی دستگاه ماله پروانه‌ای و سپس با صفحه سمباده‌ای دستگاه ماله پروانه‌ای ادامه می‌یابد تا سطحی کاملاً یکدست، یکپارچه و صیقلی با تراکم بالا به دست آید. این مرحله معمولاً بین ۶ تا ۱۲ ساعت به طول می‌انجامد. در پرداخت سطح بتن الیافی نباید از ماله چوبی استفاده شود، بلکه باید از ماله فلزی آلیاژی بهره گرفت.

8. اجرای درزها: بین ۱۲ تا ۲۴ ساعت پس از اجرای بتن الیافی، با استفاده از دستگاه کاتر، در فواصل تعیین شده، درزها اجرا می‌گردند.

9. ایمنی: هنگام استفاده از الیاف، به‌ویژه نوع فولادی، باید الزامات ایمنی شامل استفاده از عینک و دستکش صنعتی در حد مطلوب رعایت شود.

استانداردهای ملی و بین‌المللی بتن الیافی

برای اطمینان از کیفیت و عملکرد بتن الیافی، استانداردهای متعددی در سطح ملی و بین‌المللی تدوین شده‌اند. مهم‌ترین استانداردها و دستورالعمل‌ها عبارت‌اند از:

• ASTM C1116: این استاندارد یکی از مهم‌ترین استانداردهای مربوط به بتن الیافی است که الیاف را بر اساس جنس (الیاف طبیعی، شیشه، فولادی، پلیمری) و ابعاد فیزیکی (ماکرو و میکرو) دسته‌بندی می‌کند. این استاندارد پارامترهای مهمی مانند مقاومت کششی، درصد ازدیاد طول و مدول الاستیسیته را برای ارزیابی کیفی الیاف فولادی و پلیمری قابل استفاده در بتن ملاک قرار می‌دهد.
• ASTM D7508: مربوط به مشخصات الیاف پلیمری (ماکرو و میکرو) قابل استفاده در بتن است. طبق این استاندارد، قطر الیاف ماکروسنتتیک باید در محدوده ۰.۳ تا ۱ میلی‌متر باشد و حداقل مقاومت کششی مجاز برای الیاف ماکروپلیمری قابل جایگزینی با میلگردهای حرارتی، ۳۴۵ مگاپاسکال مشخص شده است.
• ASTM D2256: نحوه اندازه‌گیری مقاومت کششی، درصد ازدیاد طول و مدول الاستیسیته الیاف پلیمری را شرح داده است.
• ASTM A820: مربوط به مشخصات الیاف فولادی است.
• ASTM C1609 و ASTM C1399: این استانداردها برای ارزیابی عملکرد خمشی بتن الیافی، به‌ویژه مقاومت پسماند و طاقت خمشی، استفاده می‌شوند.
• ASTM C1550: آزمون پنل دایره‌ای را برای ارزیابی شاتکریت الیافی مشخص می‌کند.
• ASTM C39: استاندارد مقاومت فشاری بتن.
• ASTM C31 و C684: مربوط به عمل‌آوری بتن و عمل‌آوری تسریع شده با آب گرم یا جوش.
• ASTM C231: استاندارد اندازه‌گیری میزان هوای بتن.
• دستورالعمل‌های ACI544: این دستورالعمل‌ها در چندین بخش به بررسی کامل موارد مربوط به بتن الیافی پرداخته‌اند، از جمله خواص بتن تازه، پخش الیاف، تولید، طراحی، خواص فیزیکی و دوام، و روش‌های آزمایش.
• ACI 360R-۱۰: برای دال‌های بتنی روی زمین، الیاف فولادی و ماکروسنتتیک می‌توانند جایگزین میلگرد و مش حرارتی شوند.
• ANSI-SDI-C2011: این استاندارد ملی آمریکا (که در استاندارد ملی عرشه فولادی ایران نیز ترجمه شده) سه روش برای کنترل ترک‌های ناشی از افت حرارت و جمع‌شدگی را مطرح می‌کند: میلگرد، الیاف فولادی و الیاف ماکروسنتتیک.
• ضابطه شماره ۴-۱۲۰: با عنوان «دستورالعمل کنترل کیفی بتن حاوی الیاف پلی‌الفین»، یک دستورالعمل ملی است که با همکاری مرکز تحقیقات راه، مسکن و شهرسازی تدوین شده و به ضوابط و معیارهای فنی ارزیابی کیفی الیاف پلیمری در بتن می‌پردازد.
• استانداردهای ملی ایران: مانند شماره ۱۷۶۹۷ برای الیاف فولادی آجدار، ۱۷۵۴۰ برای الیاف شیشه‌ای مقاوم در برابر قلیا و ۱۹۳۰۱ برای الیاف سلولزی.

تفاوت بتن الیافی و بتن معمولی

بتن الیافی و بتن معمولی هر دو از مصالح پرکاربرد در ساختمان‌سازی هستند، اما تفاوت‌های قابل توجهی در ترکیب، خواص، عملکرد و کاربردهای آن‌ها وجود دارد. جدول مقایسه بتن الیافی و بتن معمولی:

کاربردهای بتن الیافی

بتن الیافی به دلیل خواص و مزایای فوق‌العاده‌ای که دارد، در بخش‌های مختلفی از صنعت ساخت‌وساز کاربرد گسترده‌ای یافته است. برخی از مهم‌ترین کاربردهای بتن الیافی عبارت‌اند از:

• زیرساخت‌های حمل و نقل:

  • باند فرودگاه و پارکینگ هواپیما: برای تحمل بارهای دینامیکی سنگین و ضربه‌ای هواپیماها.
  • روسازی و روکش بزرگراه‌ها، جاده‌ها و پل‌ها: افزایش مقاومت خمشی و کاهش ضخامت روسازی.
  • راه‌آهن: به دلیل عدم انتقال انرژی‌های گرمایی و الکتریکی الیاف ماکروسنتتیک.

• سازه‌های صنعتی و عمومی:

  • کف‌سازی سالن‌های صنعتی، انبارها و پارکینگ‌ها: جایگزینی بتن آرماتوری متداول و افزایش دوام در برابر ضربه و سایش.
  • پوشش تونل‌ها (شاتکریت): تثبیت شیب سنگ، پوشش تونل و ترمیم پل‌ها، به‌ویژه در سطوح منحنی.
  • سازه‌های مقاوم در برابر ضربه و انفجار: مانند پناهگاه‌ها، انبارهای نگهداری مواد منفجره و دیوارهای حفاظتی.
  • فونداسیون موتورها و ماشین‌آلات صنعتی بزرگ: توربین‌ها، پرس‌ها و ژنراتورهای دیزلی.
  • سازه‌های آبی: سدها، سازه‌های هیدرولیکی، مخازن فاضلاب و مخازن ذخیره آب.

• قطعات پیش‌ساخته:

  • پانل‌های ساختمانی و قطعات پیش‌ساخته بتنی: مانند پوشش منفذ، لوله‌های بتنی، پایه‌ها و قاب‌ها.
  • سگمنت‌ها و پوشش‌های تونل: به‌ویژه در مناطق مهم.

• تقویت سازه‌های موجود:

  • مقاوم‌سازی لرزه‌ای: در مناطق مستعد زلزله، به دلیل قابلیت جذب انرژی بالا.
  • ترمیم روسازی‌ها و سازه‌های صدمه‌دیده: با استفاده از پوشش‌های پیوندی یا غیرپیوندی.

• کاربردهای دکوراتیو:

  • نمای خارجی و دکوراسیون داخلی ساختمان: کانترهای بتنی، پانل‌های دیواری، میز ناهارخوری، اطراف شومینه و مبلمان فضای باز.

• سایر کاربردها:

  • بتن نسوز: در معرض تنش حرارتی زیاد و شوک حرارتی.
  • ساختمان رآکتورهای اتمی: به دلیل مقاومت بالا.

توجیه اقتصادی و ملاحظات هزینه بتن الیافی

استفاده از بتن الیافی، همواره نسبت به بتن سنتی صرفه اقتصادی بیشتری ندارد. با این حال، در بسیاری از کاربردها، به‌ویژه با در نظر گرفتن چرخه عمر پروژه و مزایای غیرمستقیم، می‌تواند بسیار مقرون‌به‌صرفه باشد. نکات کلیدی در مورد توجیه اقتصادی بتن الیافی:

• کاهش هزینه‌های آرماتوربندی:

  • جایگزینی میلگرد: الیاف (به‌خصوص الیاف ماکروسنتتیک و فولادی) می‌توانند جایگزین میلگردهای حرارتی و مش‌بندی در کاربردهایی مانند کف‌سازی و روسازی بتنی، سقف‌های عرشه فولادی و تونل‌ها شوند.
  • صرفه‌جویی مستقیم: این جایگزینی منجر به صرفه‌جویی قابل توجهی در هزینه‌های اولیه (حذف خرید میلگرد) و هزینه‌های نصب (حذف عملیات مش‌بندی و اسپیسرگذاری) می‌شود. در کف‌سازی و روسازی بتنی، هزینه‌های اجرایی می‌تواند تا ۵۰% کاهش یابد.
  • مثال: در یک پروژه روسازی بتنی ۱۵ سانتی‌متری، هزینه مسلح کردن با الیاف ماکرو پلیمری می‌تواند حدود ۶۰ هزار تومان بر متر مربع باشد، در حالی که هزینه اجرای میلگرد حداقل ۱۲۰ هزار تومان بر متر مربع است.

• افزایش سرعت اجرا: با حذف عملیات زمان‌بر آرماتوربندی، سرعت اجرای پروژه به طور چشمگیری افزایش می‌یابد.

• کاهش نیروی انسانی: حذف آرماتوربندی نیاز به نیروی کار را کاهش می‌دهد و در نتیجه هزینه‌های مربوطه را پایین می‌آورد.

• بهبود دوام و کاهش هزینه‌های نگهداری: افزایش دوام بتن الیافی منجر به کاهش قابل توجهی در هزینه‌های تعمیر و نگهداری در طول عمر سازه می‌شود.

• سهولت اجرا: اجرای بتن الیافی به مراتب آسان‌تر از روش‌های سنتی است. نیاز به تجهیزات ویژه‌ای ندارد و فقط باید الیاف را در بچینگ یا تراک میکسر به بتن اضافه کرد.

• کاهش فضای دپو: عدم نیاز به انبوهی از توری مش فولادی در محل پروژه، باعث صرفه‌جویی در زمان و فضای انبارداری می‌شود.

• کاربرد در شاتکریت: در شاتکریت تونل‌ها، هزینه‌های اجرای مش بسیار زیاد، پیچیده و خطرناک است. شاتکریت الیافی می‌تواند بیش از ۳۰% هزینه‌ها را کاهش داده و ایمنی و سرعت اجرا را چندین برابر کند.

• ملاحظات کیفیت: انتخاب الیاف با کیفیت و با جنس و مقدار مصرف مناسب، اصلی‌ترین پارامتر در صرفه اقتصادی و اجرای بتن الیافی است که باید توسط متخصصین محاسبه و توصیه گردد.

محدودیت‌ها و معایب بتن الیافی

با وجود مزایای فراوان، بتن الیافی دارای محدودیت‌ها و معایبی نیز هست که باید در نظر گرفته شوند.

• محدودیت در کاربردهای سازه‌ای اصلی: از آنجا که نحوه قرار گرفتن الیاف داخل بتن، کاملاً تصادفی است، معمولاً نمی‌توان از این بتن به نحو مطلوبی در ساخت تیرها و ستون‌ها بهره گرفت و در این نوع سازه‌ها، استفاده از روش سنتی و شبکه‌بندی فولادی به‌صرفه‌تر و مناسب‌تر است.
• هزینه اولیه بالاتر: بتن الیافی می‌تواند در مقایسه با بتن معمولی گران‌تر باشد.
• پیچیدگی فرآیند تولید و اختلاط: تولید بتن الیافی، به‌ویژه در صورت عدم رعایت نکات فنی، می‌تواند پیچیده‌تر باشد.
• کاهش کارایی: افزودن الیاف، به‌ویژه در مقادیر زیاد، می‌تواند کارایی (روانی) بتن را کاهش دهد و نیاز به استفاده از روان‌کننده‌ها را افزایش دهد.
• پدیده گلوله‌شدن الیاف (Balling): در صورت افزودن نامناسب یا استفاده از الیاف با نسبت طول به قطر زیاد، ممکن است الیاف در مخلوط بتن به هم بچسبند و گلوله شوند که توزیع یکنواخت را مختل می‌کند.
• تداخل با افزودنی‌های دیگر: ممکن است تداخل یا اثر برهم‌کنش با دیگر افزودنی‌های بتن رخ دهد.
• آسیب‌پذیری برخی الیاف: برخی از الیاف مصنوعی مانند شیشه و اکثر الیاف طبیعی (مانند بامبو) در محیط قلیایی بتن آسیب‌پذیر هستند و نیاز به پوشش محافظ دارند.
• خطر خوردگی الیاف فولادی: اگر الیاف فولادی در نزدیکی سطح بتن قرار گیرند، در معرض محیط‌های خورنده ممکن است زنگ بزنند و باعث لکه‌دار شدن سطح شوند.
• نیاز به برنامه‌ریزی دقیق: برخی از محصولات GFRC نیاز به پیش‌ساخت دارند و برنامه‌ریزی زیادی را می‌طلبند.

منابع :

https://fa.wikipedia.org/wiki/%D8%A8%D8%AA%D9%86_%D8%A7%D9%84%DB%8C%D8%A7%D9%81%DB%8C
