مقاومت خمشی بتن (مدول گسیختگی)؛ راهنمای کامل (۱۴۰۴)

مقدمه؛ چرا مقاومت خمشی سرنوشت سازه شما را تعیین می‌کند؟

مقاومت خمشی بتن که در متون مهندسی با عنوان مدول گسیختگی (Modulus of Rupture – MR) شناخته می‌شود، شاخص طلایی برای سنجش دوام روسازی‌ها، باندهای فرودگاه و دال‌های بتنی است. برخلاف مقاومت فشاری که صرفاً تحمل بار عمودی را می‌سنجد، مقاومت خمشی دقیقاً همان نقطه‌ای را هدف می‌گیرد که بتن در آن ضعف دارد: کشش ناشی از خمش.

مهندسین و تکنسین‌های آزمایشگاه باید هوشیار باشند؛ اگرچه این مقاومت تنها حدود ۱۰ تا ۲۰ درصد مقاومت فشاری است، اما همین درصد اندک، مرز باریک بین یک سازه سالم و یک دال ترک‌خورده است.

در این راهنمای جامع چه خواهید خواند؟

• تفاوت‌های حیاتی روش‌های ASTM C78 و ASTM C293.

• کالبدشکافی فرمول‌های ریاضی برای محاسبه دقیق تنش.

• چرا نتایج آزمایشگاه نوسان دارد؟ (تحلیل حساسیت).

• راهکارهای نوین افزایش مقاومت (از سنگدانه شکسته تا تکنولوژی UHPC).

مقاومت خمشی بتن یا مدول گسیختگی (MR) دقیقاً چیست؟

مدول گسیختگی، حداکثر تنش کششی است که پایین‌ترین تار یک تیر بتنی (غیرمسلح) درست در لحظه شکست تحمل می‌کند. این پارامتر، ظرفیت باربری دال‌ها را پیش از بروز اولین ترک مشخص می‌کند.

برای درک عمیق و سریع، این مفهوم را در ۴ لایه بررسی می‌کنیم:

۱. تعریف شهودی:

تصور کنید یک خط‌کش را از دو سر نگه داشته‌اید و مرکز آن را به پایین فشار می‌دهید. لحظه‌ای که خط‌کش “تـرق” می‌کند و می‌شکند، نقطه اوج مقاومت خمشی آن است. در بتن، این عدد به ما می‌گوید دال چقدر می‌تواند خم شود، پیش از آنکه تسلیم شود.

۲. عملکرد فنی:

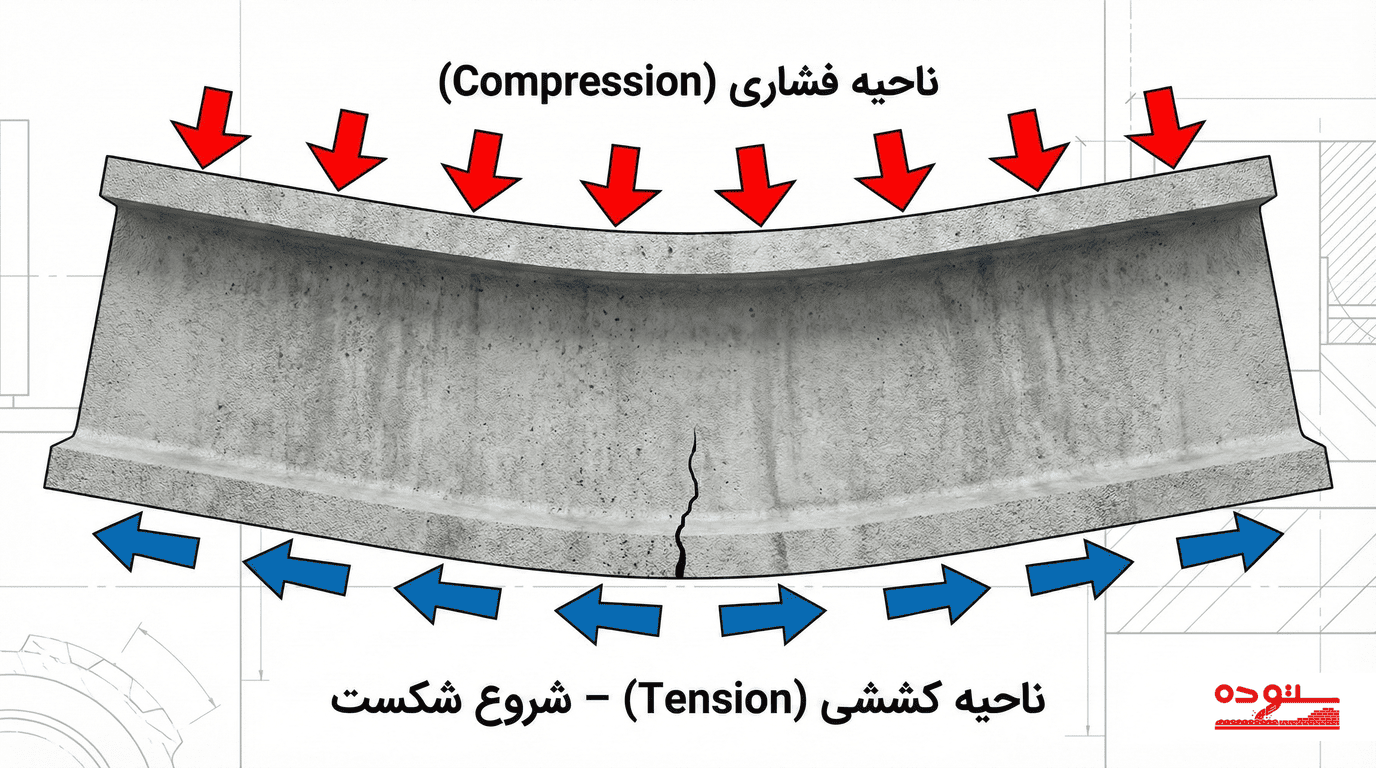

وقتی بار به تیر وارد می‌شود، تارهای بالایی فشرده و تارهای پایینی کشیده می‌شوند. از آنجا که بتن در کشش ضعیف است، شکست همیشه از پایین (ناحیه کششی) آغاز می‌شود. MR معیار سنجش این نقطه بحرانی است.

۳. سناریوی واقعی:

زمانی که چرخ‌های سنگین هواپیما یا لیفتراک روی دال حرکت می‌کنند، زیر چرخ خمش ایجاد می‌شود. اگر مقاومت خمشی بتن کمتر از تنش وارده باشد، دال ترک خورده و فرآیند تخریب آغاز می‌شود.

💡 نکته طلایی: بسیاری این مفهوم را با “مقاومت کششی مستقیم” اشتباه می‌گیرند. به خاطر داشته باشید که مقاومت خمشی معمولاً عددی بالاتر از آزمایش برزیلی (Split Tensile) نشان می‌دهد، زیرا فرضیات همگنی ماده در خمش متفاوت است.

کالبدشکافی روش‌های استاندارد آزمایش (ASTM C78 vs ASTM C293)

انتخاب روش آزمایش، سرنوشت نتایج شما را تغییر می‌دهد. تمام آزمایش‌ها باید روی تیرهای مکعبی عمل‌آوری شده و در شرایط کاملاً مرطوب (Saturated) انجام شوند.

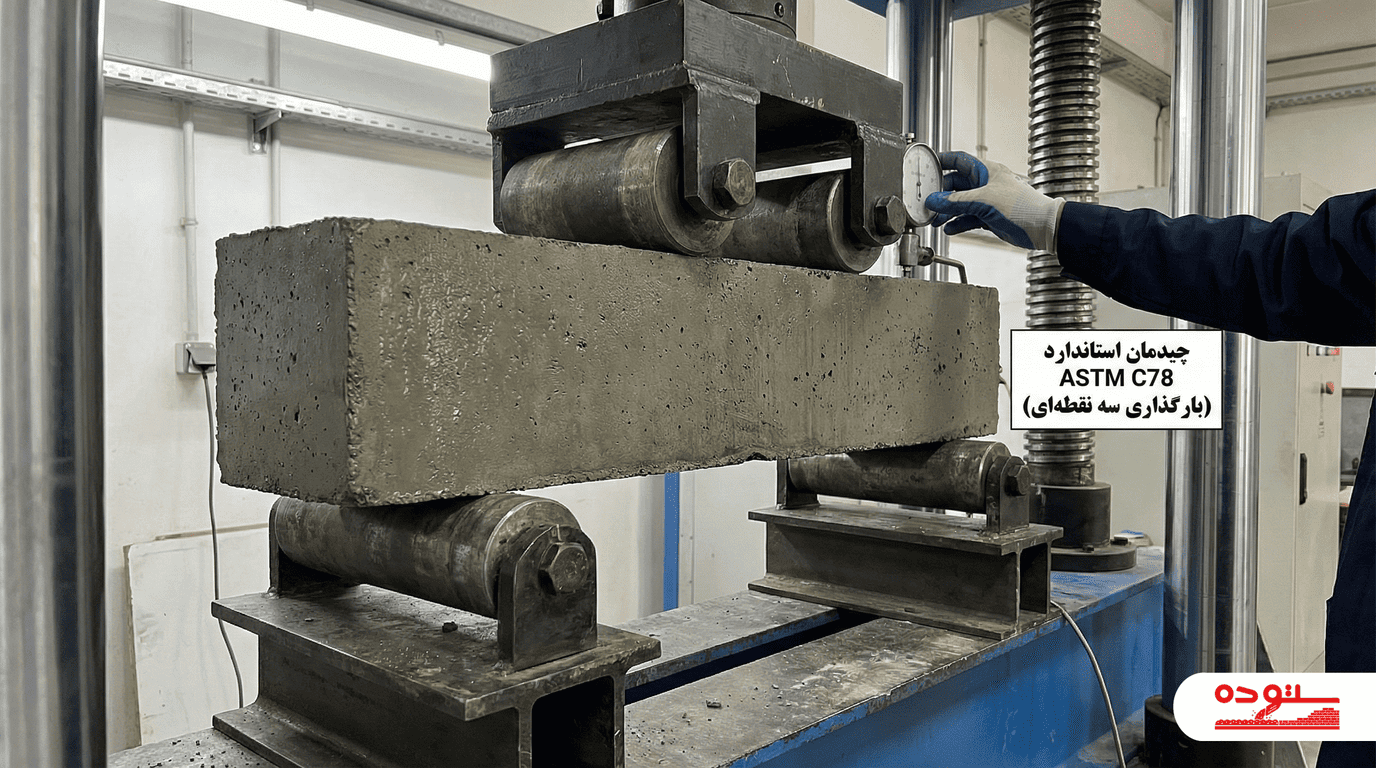

۱. بارگذاری سه نقطه‌ای (Third-Point Loading) – استاندارد ASTM C78

در این متد، کل بار به دو نیم تقسیم شده و در فواصل “یک‌سوم” از تکیه‌گاه‌ها اعمال می‌شود.

• چرا این روش محبوب مهندسین است؟ چون در یک‌سوم میانی تیر، نیروی برشی صفر است و ما با خمش خالص روبرو هستیم.

• نتیجه: عددی که این روش می‌دهد معمولاً کمتر از روش بارگذاری مرکزی است، اما به واقعیت رفتار سازه بسیار نزدیک‌تر است (محافظه‌کارانه و ایمن).

۲. بارگذاری مرکزی (Center-Point Loading) – استاندارد ASTM C293

در این روش، تمام بار دقیقاً در مرکز دهانه تیر متمرکز می‌شود.

• تفاوت اصلی: حداکثر تنش فقط در یک خط باریک (زیر بار) ایجاد می‌شود. احتمال اینکه ضعیف‌ترین نقطه بتن دقیقاً زیر همین خط باشد، کم است.

• نتیجه: اعداد حاصل از این تست معمولاً ۱۵ تا ۲۰ درصد بالاتر از واقعیت (روش ASTM C78) هستند.

تجهیزات ضروری و ابعاد استاندارد نمونه (Beam Mold)

برای اجرای یک تست قابل استناد طبق استانداردهای بین‌المللی (IS و ASTM)، چک‌لیست زیر را رعایت کنید:

• ابعاد قالب استاندارد: معمولاً ۱۵۰×۱۵۰×۵۰۰ یا ۱۵۰×۱۵۰×۷۰۰ میلی‌متر.

  • نکته: برای بتن‌هایی با سنگدانه ریز (زیر ۱۹ میلی‌متر)، قالب ۱۰۰×۱۰۰ میلی‌متر نیز مجاز است.

• تکیه‌گاه‌های غلتکی: باید از غلتک‌های فولادی با قطر ۳۸ میلی‌متر استفاده شود که قابلیت چرخش دارند (برای حذف اصطکاک مزاحم).

• کنترل حیاتی فاصله (Gap Check): قبل از شروع، فاصله بین سطح بتن و غلتک را با فیلر چک کنید. اگر فاصله بیش از ۰.۱ میلی‌متر (۰.۰۰۴ اینچ) باشد، حتماً از لایه‌گذاری (Shim) چرمی استفاده کنید تا توزیع بار یکنواخت شود.

فرمول‌های محاسبه مقاومت خمشی (MR)؛ تحلیل دقیق شکست

محاسبه مدول گسیختگی کورکورانه نیست؛ شما باید به محل شکستگی تیر نگاه کنید و سپس فرمول را انتخاب کنید. فرمول پایه تنش خمشی چنین است:

• P: حداکثر بار اعمال شده (نیوتن N)

• L: طول دهانه (فاصله تکیه‌گاه‌های پایین – mm)

• b: عرض متوسط نمونه در محل شکست (mm)

• d: عمق متوسط نمونه در محل شکست (mm)

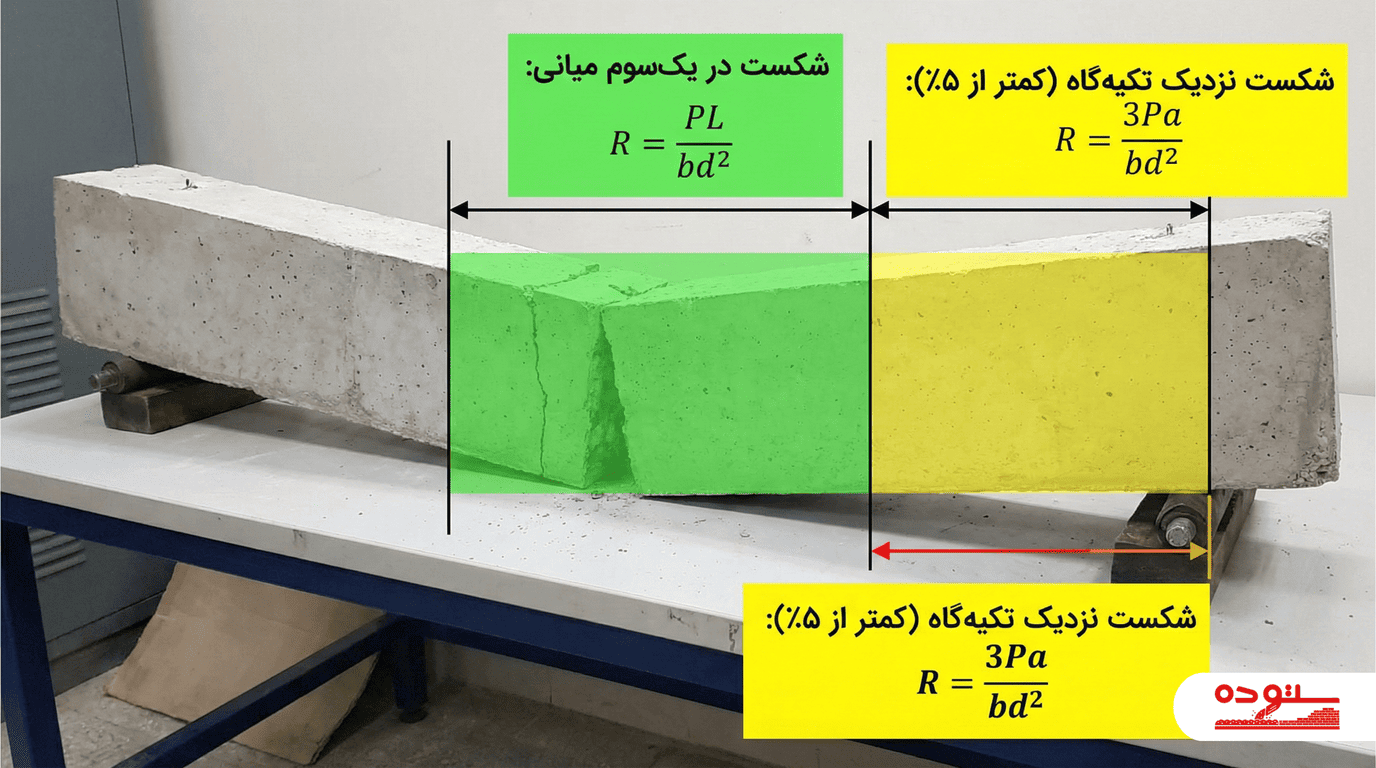

سناریوهای اصلاح فرمول (بر اساس محل ترک)

طبق استاندارد سخت‌گیرانه ASTM C78، سه حالت پیش می‌آید:

۱. شکست در یک‌سوم میانی (Middle Third):

ایده‌آل‌ترین حالت است. ترک در فاصله یک‌سوم وسط دهانه رخ داده است.



۲. شکست خارج از یک‌سوم میانی (فاصله کم – کمتر از ۵٪):

ترک خارج از محدوده وسط است، اما فاصله‌اش تا نقطه بارگذاری کمتر از ۵٪ طول دهانه است.





(در اینجا a فاصله میانگین خط شکست تا نزدیک‌ترین تکیه‌گاه است).

۳. شکست خارج از یک‌سوم میانی (فاصله زیاد – بیش از ۵٪):

اگر شکستگی خیلی نزدیک به تکیه‌گاه‌ها باشد، نشان‌دهنده نقص ساختاری غیرعادی است.

⛔ نتیجه: آزمایش مردود است و عدد بدست آمده باید دور ریخته شود.

جدول تبدیل مقاومت فشاری به خمشی (تخمین مهندسی)

آیا می‌توان بدون آزمایش تیر، مقاومت خمشی را حدس زد؟ رابطه دقیقی وجود ندارد، اما آیین‌نامه‌هایی مثل ACI و IS 456 فرمول تجربی زیر را پیشنهاد می‌کنند:

جدول مرجع سریع (مبنای تجربی)

رده بتن (Class)	مقاومت فشاری (MPa)	مقاومت خمشی تقریبی (MPa)	کاربرد پیشنهادی
M20	20	3.13	کفسازی ساده، پیاده‌رو
M25	25	3.50	دال‌های مسکونی
M30	30	3.83	پارکینگ‌ها، روسازی راه
M40	40	4.43	سازه‌های سنگین، فرودگاه
M50	50	4.95	پل‌ها و سازه‌های خاص

هشدار: این اعداد صرفاً برای برآورد اولیه هستند. نوع سنگدانه (آهکی یا گرانیتی) می‌تواند این اعداد را شدیداً تغییر دهد.

چرا نتایج تست خمشی نوسان دارد؟ (چالش‌های آزمایشگاهی)

بسیاری از مهندسان از پراکندگی نتایج تست خمش شکایت دارند. دلیل این “عدم قطعیت” در ذات حساس این آزمایش نهفته است:

۱. حساسیت شدید به رطوبت (Moisture Sensitivity):

خشک شدن سطح تیر، حتی برای چند دقیقه قبل از تست، فاجعه‌بار است. خشک شدن باعث جمع‌شدگی (Shrinkage) سطحی و ایجاد ریزترک‌ها می‌شود.

• راهکار: نمونه‌ها باید تا آخرین ثانیه در آب آهک اشباع یا اتاق مرطوب باشند.

۲. اثر اندازه (Size Effect):

قانون احتمالات در بتن حاکم است؛ هرچه نمونه بزرگتر باشد، احتمال وجود نقص داخلی بیشتر و مقاومت ظاهری کمتر است. تحقیقات FHWA نشان می‌دهد تیرهای کوچکتر (۱۰۰×۱۰۰) نتایج پایدارتری دارند.

۳. جابجایی و حمل‌ونقل:

یک تیر استاندارد حدود ۳۰ کیلوگرم وزن دارد. کوچکترین ضربه یا تنش حین جابجایی، ترک‌های میکروسکوپی ایجاد کرده که در آزمایش نهایی، خود را به صورت افت شدید مقاومت نشان می‌دهند.

۳ استراتژی طلایی برای افزایش مقاومت خمشی

اگر پروژه شما (مثلاً یک سوله صنعتی) نیاز به مقاومت خمشی بالا دارد، صرفاً اضافه کردن سیمان راهگشا نیست. از تکنیک‌های زیر استفاده کنید:

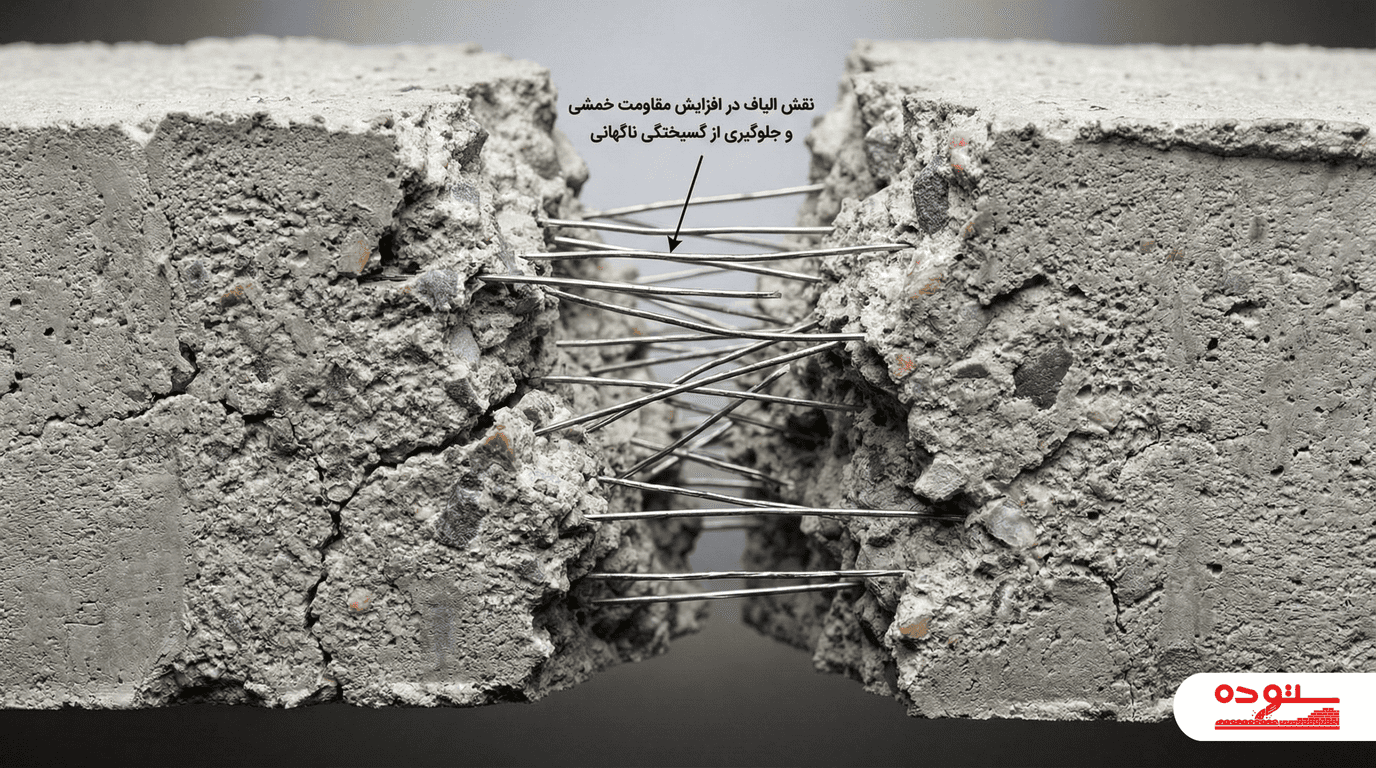

۱. معجزه بتن الیافی (Fiber Reinforced Concrete)

استفاده از الیاف (فولادی، پلیمری، شیشه) موثرترین روش است. الیاف نقش “بخیه” را بازی می‌کنند و دو طرف ترک را به هم می‌دوزند.

• مزیت: بتن پس از ترک خوردن، ناگهان خرد نمی‌شود و همچنان بار تحمل می‌کند (افزایش شکل‌پذیری).

۲. مهندسی سنگدانه‌ها (Crushed Aggregates)

سنگدانه‌های تیزگوشه و شکسته را جایگزین مدل‌های گردگوشه (رودخانه‌ای) کنید. قفل و بست مکانیکی (Interlocking) سنگ‌های تیز در ناحیه کششی، مقاومت را به طرز چشمگیری بالا می‌برد.

۳. تکنولوژی بتن توانمند (UHPC)

برای پروژه‌های خاص، بتن UHPC با ترکیب میکروسیلیس، نسبت آب به سیمان بسیار پایین و الیاف فولادی پیشنهاد می‌شود.

• رکورد: مقاومت خمشی در این بتن‌ها به ۲۰ مگاپاسکال (۳۰۰۰ psi) می‌رسد که ۱۰ برابر بتن معمولی است.

نتیجه‌گیری و مقایسه نهایی (Cheatsheet)

برای جمع‌بندی، تفاوت سه نوع مقاومت اصلی بتن را در جدول زیر مرور کنید تا در انتخاب معیار کنترل کیفیت اشتباه نکنید:

ویژگی	مقاومت فشاری (Compressive)	مقاومت خمشی (Flexural)	مقاومت کششی (Tensile)
ماهیت رفتار	تحمل له شدن	تحمل خمش و ترک	تحمل پارگی مستقیم
مقدار نسبی	۱۰۰٪ (مبنا)	۱۰٪ تا ۲۰٪ فشاری	۸٪ تا ۱۲٪ فشاری
کاربرد اصلی	ستون، دیوار برشی	روسازی، دال، تیر	سدها، مخازن آب
درجه اطمینان	بالا (قابل اعتماد)	نوسان بالا (حساس)	سخت و پیچیده

پیشنهاد نهایی به مهندسین:

اگرچه مقاومت خمشی برای طراحی روسازی‌ها حیاتی است، اما به دلیل حساسیت بالای تست آزمایشگاهی، توصیه می‌شود برای کنترل کیفیت روزانه در کارگاه (QC)، از رابطه همبستگی آن با مقاومت فشاری استفاده کنید. اما برای طرح اختلاط اولیه (Mix Design)، انجام دقیق آزمایش ASTM C78 غیرقابل مذاکره است.
