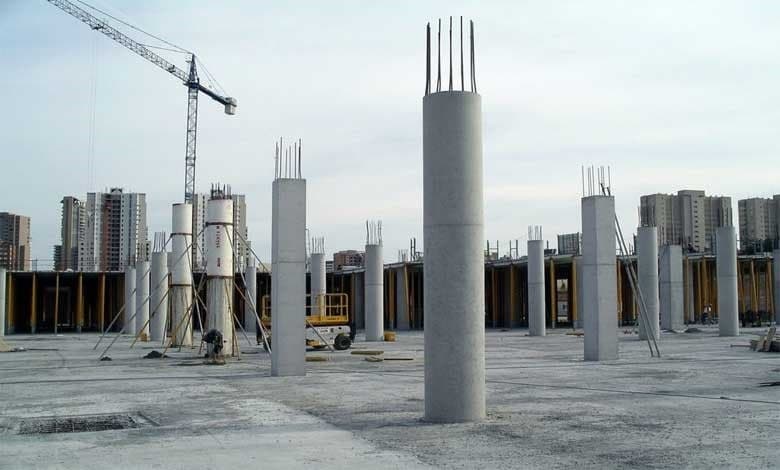

ستون چیست؟
ستون، ستون فقرات هر سازه و مهم‌ترین عضو در انتقال بارهای ساختمان به زمین است. این عنصر عمودی که بار را از تیرها و سقف‌ها به فونداسیون منتقل می‌کند، مسئول اصلی پایداری و یکپارچگی یک بناست؛ به طوری که ضعف یا تخریب تنها یک ستون می‌تواند منجر به فروریزش زنجیره‌ای و فاجعه‌بار کل سازه شود. اما ستون‌ها چگونه این وظیفه حیاتی را انجام می‌دهند؟ چه انواعی دارند و بر اساس چه اصولی طراحی می‌شوند؟
در این راهنمای جامع، به دنیای مهندسی ستون‌ها سفر می‌کنیم. از تاریخچه شکوهمند ستون‌های یونان باستان تا اصول طراحی مدرن، با انواع ستون‌ها بر اساس شکل، مصالح، و نوع بارگذاری آشنا شده و مفاهیم کلیدی مانند کمانش و لهیدگی را به زبانی ساده بررسی خواهیم کرد. با ما همراه باشید تا درک عمیقی از این عضو حیاتی ساختمان به دست آورید.
نگاهی کوتاه به تاریخچه ستون (از پارتنون تا برج خلیفه)
مفهوم ستون به قدمت خود معماری است. در یونان و روم باستان، ستون‌ها نه تنها نقش سازه‌ای، بلکه کارکردی زیبایی‌شناختی نیز داشتند. سبک‌های دوریک، یونیک و کورینتی، با سرستون‌های پرجزئیات خود، نمادی از نظم و شکوه بودند و در بناهایی مانند معبد پارتنون به کار رفتند. این ستون‌های سنگی عظیم، استادانه بارهای فشاری را تحمل می‌کردند.
با وقوع انقلاب صنعتی و اختراع سیمان پرتلند و فولاد، چهره طراحی ستون برای همیشه تغییر کرد. مهندسان توانستند ستون‌های بتن آرمه را بسازند که مقاومت فشاری بالای بتن را با مقاومت کششی فوق‌العاده فولاد ترکیب می‌کرد. این نوآوری امکان ساخت سازه‌های بلندتر و پیچیده‌تر را فراهم کرد. امروزه، ستون‌های کامپوزیت و فولادی فوق مقاوم در دل بلندترین آسمان‌خراش‌های جهان مانند برج خلیفه، بارهای عظیمی را با ظرافت به زمین منتقل می‌کنند.
ستون‌ها چگونه بار را تحمل می‌کنند (و چگونه تخریب می‌شوند؟)
یک ستون به دو روش اصلی ممکن است تخریب شود. درک این دو مفهوم برای فهمیدن دلیل طبقه‌بندی ستون‌ها ضروری است:
- لهیدگی یا شکست فشاری (Crushing): این نوع خرابی در ستون‌های کوتاه و چاق رخ می‌دهد. وقتی بار روی ستون آنقدر زیاد می‌شود که از مقاومت فشاری مصالح (بتن، فولاد یا آجر) فراتر رود، مصالح خُرد شده و ستون دچار لهیدگی می‌شود.
- کمانش (Buckling): این پدیده مشخصه اصلی ستون‌های بلند و لاغر است. حتی تحت باری بسیار کمتر از ظرفیت فشاری نهایی، یک ستون بلند ممکن است به طور ناگهانی به طرفین خم شده و پایداری خود را از دست بدهد. این خمش جانبی ناگهانی را «کمانش» می‌نامند. به همین دلیل است که ضریب لاغری (نسبت ارتفاع به عرض) یک پارامتر حیاتی در طراحی ستون است
طبقه‌بندی انواع ستون
۱. بر اساس مصالح ساختمانی
ستون بتن آرمه: ستون‌های بتنی مسلح، بیشترین کاربرد را در ساختمان‌های امروزی دارند. بتن بار فشاری را حمل کرده و آرماتور در برابر بار کششی از خود مقاومت می‌کند. مواد تقویت کننده می‌توانند از فولاد، پلیمرها یا مواد کامپوزیت ساخته شوند. برای ساختاری مستحکم، شکل پذیر و بادوام، آرماتور باید دارای ویژگی‌هایی مانند سازگاری حرارتی، مقاومت بالا در برابر تنش کششی، چسبندگی خوب به بتن، ضد خوردگی و سایر موارد باشد.
ستون فولادی: ستون‌های فولادی کاملاً از فولاد ساخته شده‌اند. از این ستون‌ها در سازه‌های فلزی، سوله‌ها، انبارهای تولید هواپیما، کشتی سازی‌ها و سایر موارد استفاده می‌شود. مقطع ستون‌های فلزی اغلب از تیرآهن‌های IPE، IPB، IPV، لانه زنبوری و قوطی ساخته می‌شوند. ستون‌های فولادی به صورت دوبل نیز استفاده می‌شوند و با استفاده تسمه و فرآیند جوشکاری به ستون‌های بالایی و پایینی خود متصل می‌شوند.
ستون کامپوزیت: ستون‌های کامپوزیتی با استفاده از ترکیبات مختلف فولاد سازه‌ای مانند تیرآهن و بتن ساخته می‌شوند. رفتار تعاملی و یکپارچه بتن و عناصر فولادی سازه‌ای باعث می‌شود که ستون کامپوزیتی بسیار سفت، انعطاف پذیر، مقرون به صرفه و در نتیجه از نظر سازه‌ای در ساختن ساختمان و پل بسیار کارآمد باشد. این نوع همچنین دارای مقاومت بالایی در برابر آتش و خوردگی است.
ستون چوبی: ستون‌های چوبی از چوب ساخته شده‌اند. آنها ظاهری زیبا و احساس فضای بیشتر و باز بودن را تداعی می‌کنند و برای خانه های جنگلی و مناطقی که در خطر کمتری نسبت به زلزله قرار دارند، به کار گرفته می‌شوند. ستون‌های چوبی با استفاده از میخ و چسب به یکدیگر متصل می‌شوند.
ستون آجری: ستون‌های آجری در سازه‌های بنایی یافت می‌شوند. آنها را می‌توان با بتن برای افزایش مقاومت تقویت کرد یا می‌توان اصلاً هیچگونه تقویتی را ایجاد نکرد. ستون‌های آجری می‌توانند به شکل گرد، مستطیل یا مربع یا بیضی ساخته شوند و با استفاده از ملات به یکدیگر متصل می‌شوند.

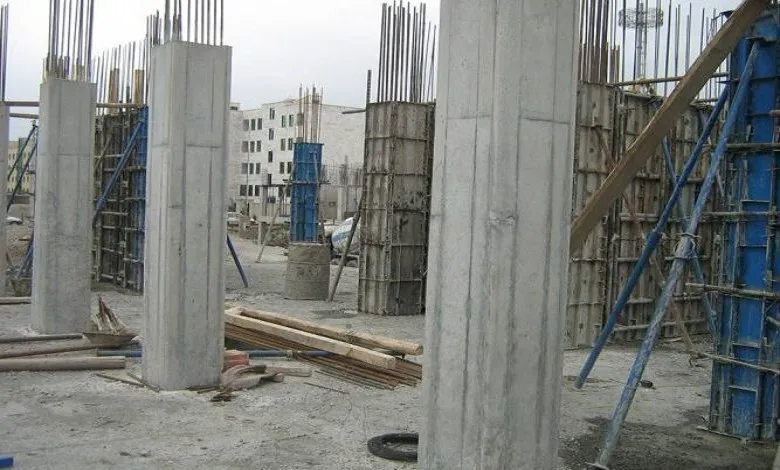

۲. بر اساس شکل مقطع عرضی
ستون با شکل هندسی (Geo-matric Shaped): براساس نوع طراحی، ستون ها می‌توانند مستطیل، گرد، مربع، هشت ضلعی، شش ضلعی باشند. عموماً این ستون‌ها ممکن است مربعی و مستطیلی باشند، در حالی که ستون‌های مارپیچی مدور هستند.
ستون‌های دایره‌ای زمانی استفاده می‌شوند که ارتفاع بیشتری مانند ستون‌های پل مورد نیاز باشد. ستون‌های دایره‌ای شکل صاف و زیبایی را ارائه می‌دهند. از سوی دیگر، ستون‌های مستطیلی در ساختمان‌های متعارف امروزی بیشتر استفاده می‌شوند. بتن ریزی این ستون‌ها آسان‌تر و کم هزینه‌تر است.
ستون ال شکل (L-Shaped): این نوع ستون‌ها خیلی محبوب نیستند. نوع L شکل را می‌توان به عنوان ستون گوشه در ساختار اسکلت ساختمانی استفاده کرد. این طرح ستون می‌تواند جایگزین مناسبی برای مقاومت در برابر بار محوری و خمش در دو محور گوشه‌ها باشد.
ستون وی شکل (V-Shaped): در ساختار ذوزنقه‌ای می‌توان از این نوع استفاده کرد. ستون‌های V شکل در مقایسه با دیگر ستون‌ها به مواد بیشتری نیاز دارند.
ستون تی شکل (T-Shaped): بسته به الزامات طراحی، ستون‌های T شکل ممکن است در ستون‌های پل استفاده شوند.
۳. بر اساس نوع آرماتور عرضی (خاموت)
خاموت برای ستون مربعی (Tied Column): در ستون مربعی، میلگردهای طولی با خاموت‌های عرضی توسط مفتول به هم گره خورده‌اند. خاموت‌ها در فواصل یکنواختی تا ستون فاصله دارند. اتصالات فولادی در ستون، میلگردهای طولی اصلی را محدود می‌کنند. بیش از ۹۵ درصد از کل ستون‌های ساختمان‌ها در مناطق غیر لرزه‌ای با خاموت مربعی هستند.
خاموت برای ستون دایره‌ای (Spiral Column): حاوی مارپیچ‌هایی هستند که آرماتور طولی اصلی را در خود نگه می‌دارند. مارپیچ تقویت کننده مانند فنر عمل می‌کند. میلگردهای اصلی در یک دایره قرار می‌گیرند و توسط خاموت مارپیچی در جای خود مستحکم می‌شوند.
ستون‌های مارپیچی زمانی مورد استفاده قرار می‌گیرند که استحکام و شکل پذیری بالایی مورد نیاز باشد زیرا مارپیچ در برابر تغییر شکل جانبی میله‌های ستون، تحت بارهای محوری زیادی به خوبی عمل می‌کند. ستون‌های مارپیچی در مناطق زلزله خیز بیشتر استفاده می‌شوند.
۴. بر اساس نوع بارگذاری
بار محوری (Axially Loaded Column): اگر بارهای عمودی – فشاری در امتداد محور مرکزی ستون اعمال شوند، بار محوری نامیده می‌شوند. این نوع ستون تنها تحت تنش فشاری در مساحت خود قرار می‌گیرد.
بار خارج از محور در یک امتداد (Eccentrically Loaded: Uniaxial): هنگامی که بارها در فاصله e از مرکز سطح مقطع ستون اعمال می‌شوند، به عنوان بار خارج از محور در یک امتداد شناخته می‌شوند. در یک ستون تک محوره بارگذاری شده خارج از محور، این فاصله e می‌تواند در امتداد محور x یا محور y باشد. این بارهای غیر محوری باعث همزمان تنش فشاری و گشتاورهای خمشی در امتداد محور x یا محور y می‌شوند.
بار خارج از محور در دو امتداد (Eccentrically Loaded: Biaxial): در این نوع، بارها در هر نقطه از سطح مقطع اعمال می‌شوند، اما در محورهای x و y حرکت نمی‌کنند. بارها باعث ایجاد همزمان تنش فشاری و گشتاورهای خمشی در هر دو محور x و y می‌شوند.
۵. بر اساس نسبت لاغری
ستون کوتاه (Short Reinforced Column): یک عضو فشاری است که ارتفاع آن کمتر از سه برابر کمترین بعد جانبی‌اش است. این ستون هم در برابر بار فشاری و هم خمشی مقاومت بالایی از خود نشان می‌دهد. به عبارتی، ظرفیت باربری بالایی دارند.
ستون بلند (Long Reinforced Column): نسبت لاغری در ستون بلند به معنای آن است که ارتفاع ستون از سه برابر کمتری بعد جانبی‌اش بیشتر است. ستون‌های بلند تحت بارهای خمشی (کمانش) زودتر از ستون‌های کوتاه تخریب می‌شوند. به عبارتی، ظرفیت باربری کمی دارند.

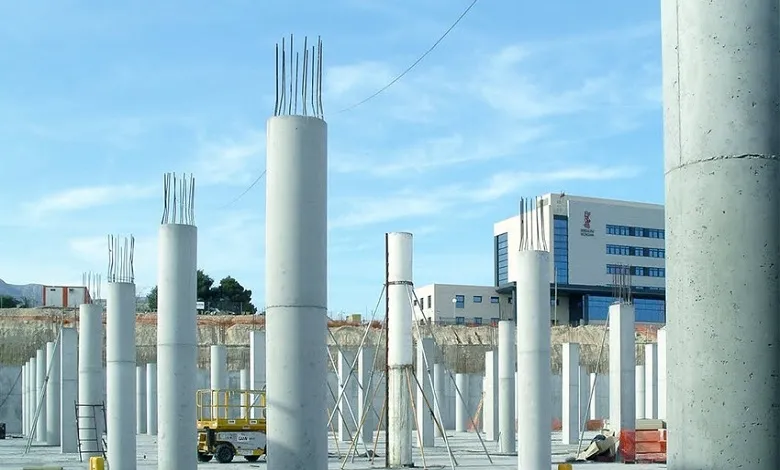

کاربردهای ستون
ستون ها در انواع مختلف سازه ها کاربرد دارند. برخی از کاربردهای رایج آن ها شامل موارد زیر است:
- ساختمان های مسکونی: ستون ها در این نوع ساختمان ها برای تحمل بارهای عمودی و ایجاد فضاهای باز و وسیع به کار می روند.
- سازه های تجاری: در ساختمان های اداری و تجاری، ستون ها به ایجاد فضاهای کارآمد و کاربردی کمک می کنند.
- پل ها و سازه های زیر ساختی: ستون ها در پل ها و سایر سازه های زیر ساختی برای تحمل بارهای سنگین و ایجاد استحکام به کار می روند.
- سازه های تاریخی: در بسیاری از بناهای تاریخی، ستون ها به عنوان عناصر زیبایی و هنری نیز مورد استفاده قرار می گیرند.

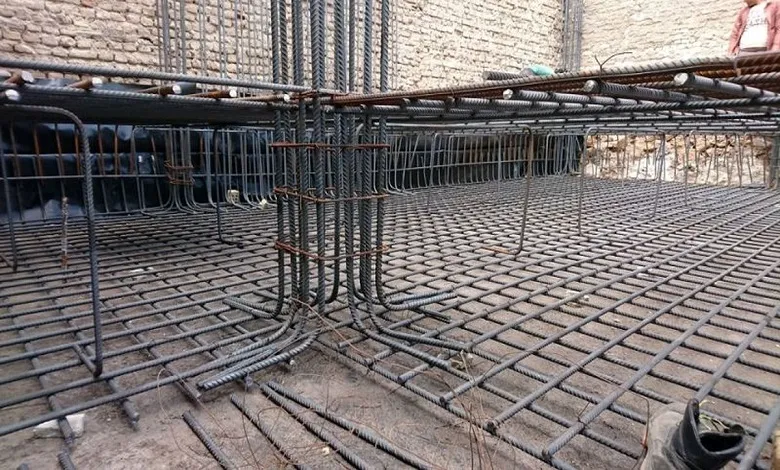

اصول کلیدی در طراحی ستون‌ها
طراحی ستون یک فرآیند مهندسی دقیق و حیاتی است که در آن، ایمنی، کارایی و پایداری سازه تضمین می‌شود. یک طراح برای محاسبه ابعاد، شکل و میزان آرماتورگذاری یک ستون، باید مجموعه‌ای از عوامل کلیدی را با دقت تحلیل کند. مهم‌ترین این عوامل عبارتند از:
- محاسبه بارها (Loading): اولین و مهم‌ترین گام، محاسبه تمام بارهایی است که ستون باید تحمل کند. این بارها شامل بارهای مرده (وزن خود سازه)، بارهای زنده (وزن افراد، وسایل و برف) و بارهای جانبی (نیروهای ناشی از باد و زلزله) می‌شود.
- انتخاب مصالح (Material Selection): جنس ستون (بتن آرمه، فولاد، کامپوزیت یا چوب) بر اساس نیازهای پروژه، میزان بارها، شرایط محیطی و بودجه انتخاب می‌شود. هر ماده‌ای خواص مقاومتی منحصربه‌فردی دارد که مستقیماً بر طراحی تأثیر می‌گذارد.
- ابعاد و شکل هندسی (Geometry): ابعاد مقطع و ارتفاع ستون باید به گونه‌ای تعیین شود که ستون بتواند بدون تخریب (لهیدگی یا کمانش) بارها را تحمل کند. شکل مقطع (مربعی، دایره‌ای و…) نیز بر اساس ملاحظات معماری و الزامات سازه‌ای انتخاب می‌شود.
- شرایط محیطی (Environmental Conditions): عواملی مانند میزان رطوبت، وجود مواد شیمیایی خورنده و خطر آتش‌سوزی بر انتخاب مصالح و نیاز به پوشش‌های محافظ تأثیر می‌گذارد و باید در طراحی لحاظ شود.

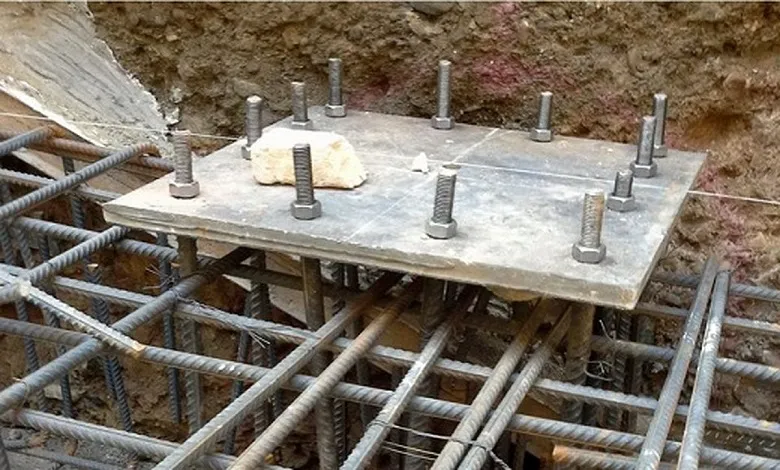

- اتصال به فونداسیون (Foundation Connection): طراحی ستون باید با طراحی فونداسیون کاملاً یکپارچه باشد تا اطمینان حاصل شود که بارها به شکلی ایمن از ستون به پی و سپس به زمین منتقل می‌شوند.
الزامات آیین‌نامه‌ای (مقررات ملی ساختمان)
طراحی ستون‌ها باید همواره مطابق با استانداردها و آیین‌نامه‌های ساختمانی، مانند مبحث نهم مقررات ملی ساختمان در ایران، انجام شود. این آیین‌نامه‌ها حداقل‌هایی را برای ابعاد و میزان آرماتورگذاری جهت تضمین ایمنی تعیین می‌کنند. برخی از این الزامات کلیدی عبارتند از:
- محدودیت‌های ابعادی: عرض مقطع ستون نباید از مقادیر مشخصی (مثلاً ۲۵ یا ۳۰ سانتی‌متر) کمتر باشد.
- درصد آرماتور طولی: میزان آرماتور طولی باید در یک بازه مجاز (معمولاً بین ۱٪ تا ۸٪ سطح مقطع ستون) قرار گیرد. آرماتور کمتر از حد مجاز، مقاومت کافی را تأمین نمی‌کند و بیشتر از حد مجاز، مشکلات اجرایی و بتن‌ریزی ایجاد می‌کند.
- فاصله‌گذاری آرماتورها: فاصله بین میلگردها باید به اندازه‌ای باشد که بتن بتواند به خوبی تمام فضای بین آنها را پر کند.
نگهداری و آسیب‌های رایج در ستون‌ها
یک ستون حتی با بهترین طراحی، برای حفظ عملکرد و ایمنی خود در طول عمر سازه، نیازمند بازرسی و نگهداری است. نادیده گرفتن علائم هشداردهنده می‌تواند منجر به آسیب‌های جدی و پرهزینه شود.
انواع آسیب‌های رایج
- ترک‌خوردگی (Cracking): ترک‌ها می‌توانند به دلایل مختلفی مانند بارگذاری بیش از حد، نشست ساختمان یا جمع‌شدگی بتن ایجاد شوند و مسیر را برای نفوذ رطوبت و مواد خورنده باز کنند.
- خوردگی آرماتور و پوسته شدن بتن (Corrosion & Spalling): نفوذ رطوبت و اکسیژن به آرماتورهای فولادی باعث زنگ‌زدگی آنها می‌شود. فولاد زنگ‌زده منبسط شده و فشاری از درون به بتن اطراف وارد می‌کند که این امر منجر به ترک خوردن و کنده شدن پوشش بتنی (پوسته شدن) می‌شود. این پدیده یکی از خطرناک‌ترین آسیب‌ها برای ستون‌های بتنی است.

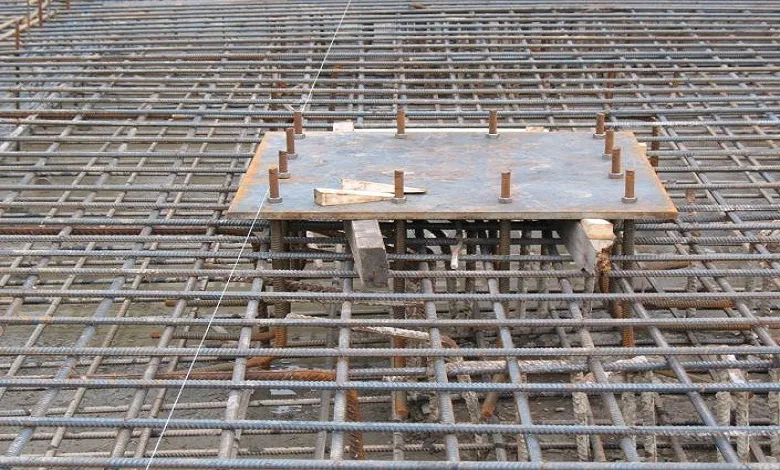

اقدامات پیشگیرانه و نگهداری
- بازرسی‌های دوره‌ای: ستون‌ها باید به طور منظم برای یافتن هرگونه نشانه آسیب مانند ترک، تغییر رنگ، لکه‌های رطوبت یا پوسته شدن بتن بررسی شوند.

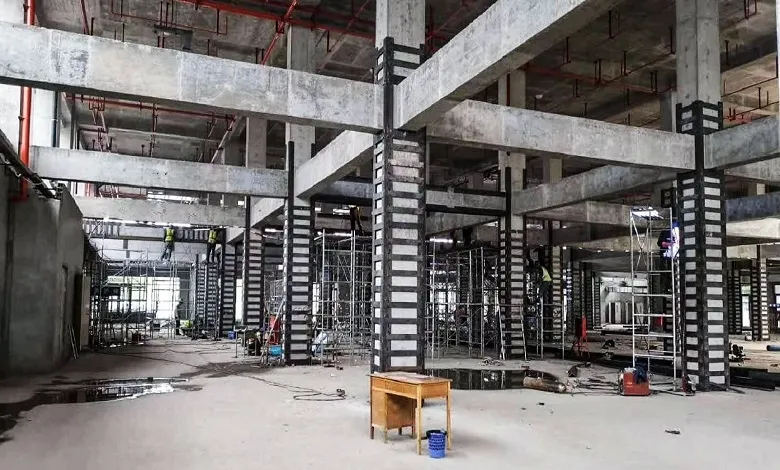

- کنترل رطوبت: استفاده از عایق‌کاری مناسب در فونداسیون و بدنه ستون، ایجاد سیستم تخلیه آب باران کارآمد و اطمینان از تهویه مناسب، بهترین راه برای جلوگیری از نفوذ رطوبت و خوردگی است.
- استفاده از پوشش‌های محافظ: برای ستون‌های فولادی، رنگ‌های ضدزنگ و برای ستون‌های بتنی در محیط‌های خورنده، پوشش‌های محافظ مخصوص، از تماس مستقیم عوامل مخرب با ستون جلوگیری می‌کنند.
- رعایت محدودیت‌های بارگذاری: هرگز نباید باری بیش از ظرفیت طراحی شده به ستون‌ها اعمال کرد. هرگونه تغییر کاربری یا افزایش طبقات در ساختمان نیازمند ارزیابی مجدد مقاومت ستون‌ها توسط مهندس محاسب است.
- ترمیم به موقع: در صورت مشاهده هرگونه آسیب، باید فوراً برای ترمیم آن تحت نظارت متخصص اقدام کرد تا از گسترش خرابی و به خطر افتادن ایمنی کل سازه جلوگیری شود.
کلام آخر
در درجه اول، ستون‌ها بارهای محوری را حمل می‌کنند و بنابراین برای تحمل بار فشاری طراحی شده‌اند. سپس، نیروهای جانبی مانند زلزله و باد می‌توانند باعث کمانش ستون‌ها شوند. از این رو، هم برای بار محوری و هم بار جانبی طراحی می‌شوند. در مناطقی که نیروهای جانبی وجود ندارند یا اثر کمی دارند، ستون‌ها می‌توانند از هر نوع متریال دیگری مانند چوب یا آجر نیز ساخته شوند. تنها مهم است که در طراحی، از الزامات قانونی استفاده کرد.
سوالات متداول (FAQ)
۱. تفاوت ستون کوتاه و ستون بلند در چیست؟ تفاوت اصلی در نحوه تخریب آن‌هاست. ستون کوتاه معمولاً در اثر «لهیدگی» (خرد شدن مصالح) تخریب می‌شود، در حالی که ستون بلند مستعد «کمانش» (خم شدن ناگهانی به طرفین) حتی تحت بارهای کمتر است.
۲. خاموت در ستون چه نقشی دارد؟ خاموت‌ها (آرماتورهای عرضی) دو وظیفه اصلی دارند: اول، میلگردهای طولی را در جای خود نگه می‌دارند تا کمانش نکنند. دوم، هسته بتنی را محصور کرده و مقاومت و شکل‌پذیری آن را، به خصوص در برابر زلزله، افزایش می‌دهند.
۳. آیا ستون‌ها فقط بار فشاری تحمل می‌کنند؟ خیر. وظیفه اصلی ستون تحمل بار فشاری (عمودی) است، اما تحت بارهای جانبی مانند باد و زلزله، در آنها لنگرهای خمشی نیز ایجاد می‌شود که می‌تواند باعث ایجاد کشش در بخشی از مقطع ستون شود.
۴. چرا ستون‌های دایره‌ای در پل‌ها بیشتر استفاده می‌شوند؟ ستون‌های دایره‌ای مقاومت یکسانی در تمام جهات در برابر بارهای جانبی دارند و به دلیل شکل آیرودینامیک خود، عملکرد بهتری در برابر جریان آب یا باد از خود نشان می‌دهند. همچنین از نظر زیبایی‌شناسی نیز مطلوب هستند.
