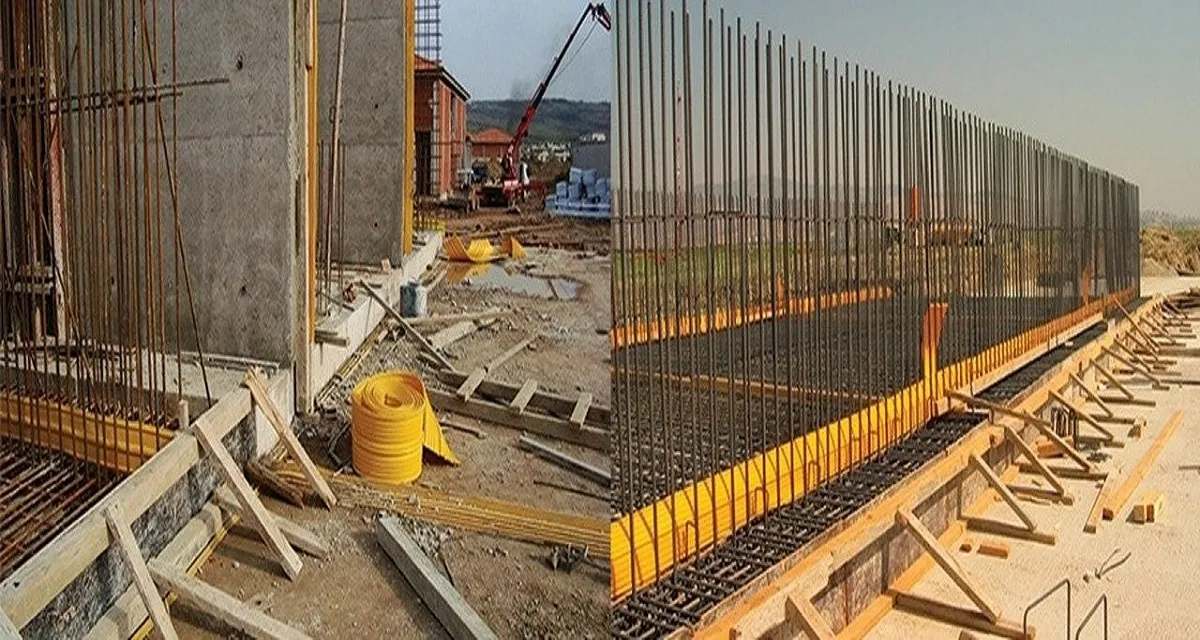

واتراستاپ نواری الاستیکی و حیاتی است که در سازههای بتنی برای آببندی درزهای اجرایی و انبساطی به کار می‌رود. هدف اصلی آن جلوگیری از حرکت و نفوذ آب و سایر مایعات از طریق شکافها و اتصالات بتن است تا دوام سازه حفظ شود.
برای کاربران علاقه‌مند، این مقاله یک راهنمای جامع و فنی در مورد واتراستاپها ارائه می‌دهد که به شما کمک میکند تا با انواع مختلف، کاربردها، مزایا، محدودیت‌ها و روش‌های صحیح نصب آن‌ها آشنا شوید. انتخاب و نصب صحیح واتراستاپ نقشی کلیدی در افزایش طول عمر سازههای بتنی و جلوگیری از خسارات ناشی از نشت آب دارد.
واتراستاپ: تعریف و اهمیت آن در سازههای بتنی
بتن، با وجود استحکام بالا، دارای منافذ و درزهایی است که می‌توانند مسیر نفوذ آب و رطوبت باشند. این نفوذ به مرور زمان باعث زنگ‌زدگی میلگردهای فولادی درون بتن، کاهش مقاومت سازه و در نهایت تخریب آن میشود. واتراستاپ با ایجاد یک دیافراگم آب‌بند پیوسته در عرض درز، مسیر حرکت آب را طولانی‌تر کرده و مانع از عبور آن میشود. این محصول همچنین برای کنترل حرکت ناشی از انبساط و انقباض حرارتی بتن یا تنش‌های احتمالی مانند زلزله ضروری است.
انواع واتراستاپ: دسته‌بندی جامع بر اساس جنس و شکل
واتراستاپها بر اساس جنس، شکل، و محل قرارگیری به انواع مختلفی تقسیم می‌شوند که انتخاب هر کدام به نوع درز، میزان فشار هیدرواستاتیک، شرایط محیطی و حرکت مورد انتظار درز بستگی دارد.
۱. واتراستاپهای پلیمری (Polymeric Waterstops)
این دسته شامل PVC، لاستیکی (Rubber)، TPE (ترموپلاستیک الاستومر) و TPV (لاستیک ولکانیزه حرارتی) میشود.
-
واتراستاپ PVC (پلی‌وینیل کلراید) واتراستاپهای PVC پرکاربردترین نوع در صنعت ساخت‌وساز هستند. آن‌ها از رزین پی‌وی‌سی دست‌اول تولید می‌شوند و به دلیل ویژگی‌های زیر محبوبیت زیادی دارند:
- مزایا:
- انعطاف‌پذیری و خاصیت ارتجاعی بالا: قابلیت تحمل حرکت سازه در درزها.
- مقاومت کششی بالا: استحکام قابل توجه.
- جذب آب پایین: عملکرد عالی در محیطهای آبی.
- مقاومت در برابر خوردگی و مواد شیمیایی: در برابر اسیدها، اوزون، آب دریا، نفت دیزل، مواد قلیایی و آب حاوی کلر مقاوم است.
- دوام و طول عمر بالا: مقاوم در برابر شرایط آب‌وهوایی و دماهای پایین.
- سهولت نصب و جوش‌پذیری: به راحتی در محل نصب و با دستگاه‌های مخصوص به هم متصل می‌شوند.
- مقاوم در برابر فشار هیدرواستاتیک و شوک: میتواند فشارهای بالای آب را تحمل کند.
- محدودیت‌ها:
- انعطاف‌پذیری کمتر نسبت به واتراستاپهای لاستیکی.
- قابلیت تخریب توسط اشعه فرابنفش خورشید.
- کاربردها: درزهای اجرایی و انبساطی در سدها، تونل‌ها، تصفیه‌خانه‌ها، مخازن آب و فاضلاب، استخرها، فونداسیون‌ها و دیوارهای نگهدارنده. واتراستاپهای PVC Arctic Grade برای محیطهای بسیار سرد مناسب هستند.
- مزایا:
-
واتراستاپ لاستیکی (Rubber Waterstops) واتراستاپهای لاستیکی نیز در کاربردهای ساختمانی محبوب هستند.
- مزایا:
- انعطاف‌پذیری بسیار عالی: قابلیت سازگاری با حرکات زیاد سازه.
- دوام بالا: مقاوم در برابر شرایط محیطی مختلف.
- مقاومت کششی خوب: استحکام مناسب.
- محدوده دمایی گسترده: مناسب برای کاربرد در دماهای متنوع.
- محدودیت‌ها:
- مقاومت کمتر در برابر خوردگی نسبت به PVC.
- حساسیت به لبه‌خوردگی (edging) و نیاز به نگهداری بیشتر.
- انواع خاص: نئوپرن برای محیطهای خورنده قلیایی و اسیدی، نیتریل برای محیطهای روغنی، کلروپرن برای دماهای -۲۵ تا -۶۰ درجه سانتی‌گراد، و EPDM برای دماهای -۴۰ تا -۶۰ درجه سانتی‌گراد.
- کاربردها: مشابه PVC، در سازههای آبی و محیط‌هایی که نیاز به انعطاف‌پذیری بالا دارند
- مزایا:
۲. واتراستاپهای آبدوست (Hydrophilic Waterstops)
این نوع واتراستاپها با جذب رطوبت متورم شده و یک آببندی مثبت ایجاد میکنند.
-
واتراستاپ بنتونیتی (Bentonite Waterstops) این واتراستاپها بر پایه سدیم بنتونیت فعال در ماتریس بوتیل رابر ساخته شدهاند.
- مزایا:
- انبساط قابل برگشت در حضور آب: با جذب آب تا ۵۰۰ درصد (۵ برابر حجم اولیه) متورم می‌شوند. این تورم شکافها، منافذ و مویرگ‌های بتن را پر میکند.
- آببندی دائمی: با ایجاد یک مهروموم فشار، مانع از مهاجرت بیشتر آب می‌شوند.
- نصب سریع و آسان: بدون نیاز به جوشکاری، قطعات خاص یا ابزار تخصصی.
- مناسب برای بسترهای نامنظم و مقاطع پرآرماتور: به راحتی شکل می‌پذیرند و در گوشه‌ها نصب می‌شوند.
- مقاومت بالا در برابر فشار هیدرواستاتیک: تا ۵ بار (۵۰ متر) و حتی ۶ بار.
- غیر سمی: ایمن برای استفاده در مخازن آب شرب.
- عملکرد دائمی و بدون نقص: مقاوم در برابر رطوبت، نم و خشک شدن مداوم.
- محدودیت‌ها:
- اولین نشت ممکن است تا زمان تورم کامل: تا زمانی که واتراستاپ منبسط شود، نشت اولیه ممکن است رخ دهد.
- نباید در درزهای انبساطی یا انقباضی استفاده شوند: فقط برای درزهای اجرایی مناسب هستند.
- حساسیت به آب شور: در تماس با آب حاوی نمک، ممکن است به اندازه کافی منبسط نشوند.
- نیاز به حداقل پوشش بتنی: حداقل ۵۰ میلی‌متر پوشش بتنی برای عملکرد صحیح لازم است.
- حفاظت در برابر رطوبت زیاد قبل از بتنریزی: نباید قبل از بتنریزی طولانی‌مدت در آب غوطه‌ور شوند.
- کاربردها: درزهای اجرایی در سطوح عمودی و افقی، سازههای مدفون و نیمه‌مدفون، فونداسیون‌ها، اطراف لوله‌ها، تونل‌ها، سدها، استخرها، کانال‌های آب، تصفیه‌خانه‌ها و مقاطع بتنریزی برشی.
- مزایا:
-
واتراستاپ هیدروفیلی (Acrylic/TPE Hydrophilic Waterstops) این نوع واتراستاپ نیز از پلیمرهای لاستیکی (معمولاً TPE یا اکریلیک) ساخته شده و خاصیت آب‌دوستی و تورم در مواجهه با آب را دارد.
- مزایا:
- افزایش حجم سریع و قابل توجه: پس از حدود دو هفته از اولین تماس با آب، تا ۳۰۰ تا ۹۰۰ درصد افزایش حجم پیدا میکند.
- خودترمیمی (Self-healing): قابلیت ترمیم ترک‌های ریز.
- مقاومت در برابر فشار آب: تا ۳ بار و در برخی موارد تا ۶ بار.
- غیر سمی بودن: ایمن برای استفاده.
- سهولت اجرا با ریسک کم: نصب آسان.
- حفظ ظاهر فیزیکی در دماهای بالا: پایداری شکل در دمای زیاد.
- اقتصادی و مقرون به صرفه: هزینه مناسب.
- عدم نیاز به جوشکاری: نصب بدون جوش در محل درز.
- عملکرد بهتر در آب شور تا ۳%: مناسب برای محیطهای با آب شور.
- محدودیت‌ها:
- نباید در درزهای انقباضی یا انبساطی استفاده شود.
- نیاز به آب برای فعال شدن و تورم.
- نفوذگرها توصیه نمی‌شوند برای مایعات خطرناک (سوخت، اسیدها).
- نباید در بخش‌های بتنی با عرض کمتر از ۱۵۰ میلی‌متر استفاده شود.
- کاربردها: مشابه واتراستاپ بنتونیتی، درزهای اجرایی (ثابت)، اتصالات لوله‌ها، مخازن آب، تصفیه‌خانه‌ها، تونل‌ها، سدها و سازههای زیرزمینی.
- مزایا:
۳. واتراستاپ فلزی (Metalic Waterstops)
این نوع شامل فولاد ضد زنگ، مس و فولاد کربن میشود.
- مزایا: مقاومت مکانیکی بالا.
- محدودیت‌ها:
- گران‌قیمت: هزینه بالا نسبت به انواع پلیمری.
- سختی در نصب و جوشکاری: جوش دادن آن‌ها دشوار است و به راحتی پاره می‌شوند.
- قابلیت خوردگی: مس و فولاد کربن مستعد خوردگی هستند.
- کاربردها: امروزه کمتر استفاده می‌شوند و اغلب با پوشش‌های پلیمری یا آبدوست برای افزایش چسبندگی و ایجاد سد ثانویه همراه می‌شوند.
انواع واتراستاپ بر اساس شکل و محل قرارگیری
واتراستاپها از نظر شکل و موقعیت نصب به چند دسته اصلی تقسیم می‌شوند:
- واتراستاپ تخت (Flat/Type A):
- شکل: دارای سطح صاف و بدون حفره مرکزی، اما با آج.
- کاربرد: مخصوص درزهای اجرایی (Construction Joints) که حرکت بین دو قطعه بتن ناچیز یا صفر است.
- نصب: نیمی از عرض آن در بتن اول و نیمی دیگر در بتن دوم قرار میگیرد.
- واتراستاپ حفرهدار (Center Bulb/Type D or O):
- شکل: دارای یک حفره مرکزی گرد یا لوزی و آج در دو سمت.
- کاربرد: مخصوص درزهای انبساطی (Expansion Joints) و ژوئن‌ها که حرکت‌های عرضی، جانبی و برشی بین دو قطعه بتن پیش‌بینی میشود. حفره مرکزی به واتراستاپ امکان تغییر شکل می‌دهد تا تنش‌های ناشی از انبساط و انقباض را جذب کند.
- نصب: حفره واتراستاپ باید دقیقاً در مرکز درز قرار گیرد تا عملکرد بهینه داشته باشد.
- واتراستاپ کفی (Floor/Type AA & DA or EO & EA):
- شکل: طراحی شده برای نصب در کف سازههای بتنی. میتواند تخت (کف خواب تخت) یا حفرهدار (کف خواب حفرهدار) باشد.
- کاربرد: درزهای اجرایی و انبساطی در کف استخرها، مخازن و سازههای زیرزمینی.
- واتراستاپ دیواری:
- شکل و کاربرد: برای درزهای اجرایی و انبساطی در دیوارهای بتنی طراحی شده است.
چرا استفاده از واتراستاپ ضروری است؟
استفاده از واتراستاپ در سازههای بتنی به چند دلیل اساسی حائز اهمیت است:
- جلوگیری از نفوذ آب و مایعات: اصلی‌ترین وظیفه واتراستاپ، ممانعت از عبور آب از طریق درزها و شکاف‌های موجود در بتن است. این امر به ویژه در سازههای نگهدارنده مایعات مانند سدها، مخازن آب، تصفیه‌خانه‌ها و استخرها بسیار حیاتی است.
- حفاظت از آرماتورها: نفوذ آب به بتن منجر به زنگ‌زدگی و خوردگی میلگردهای فولادی میشود که عمر مفید سازه را به شدت کاهش می‌دهد. واتراستاپ با جلوگیری از این نفوذ، از آرماتورها محافظت میکند.
- جذب حرکات سازه: بتن تحت تأثیر تغییرات دما منبسط و منقبض میشود. واتراستاپهای حفرهدار طراحی شدهاند تا این حرکات را جذب کرده و از ایجاد ترک‌های جدید یا باز شدن درزها جلوگیری کنند.
- افزایش دوام و طول عمر سازه: با حفظ یکپارچگی و آببندی سازه، واتراستاپ به طور مستقیم به افزایش طول عمر و پایداری سازه کمک میکند. تحقیقات نشان می‌دهد جریان متناوب آب میتواند به طور میانگین ۱۰ سال از عمر سازه را کاهش دهد.
- مدیریت درزهای اجرایی: در پروژه‌های بتنی بزرگ که بتنریزی در چند مرحله انجام میشود، واتراستاپ در درزهای سرد یا اجرایی، پیوستگی لازم را برای آببندی فراهم میکند.
عوامل مؤثر در انتخاب واتراستاپ
انتخاب واتراستاپ مناسب، تصمیمی حیاتی است که باید با دقت و در نظر گرفتن عوامل زیر انجام شود:
- نوع درز بتنی:
- درز اجرایی (Construction Joint): در جایی که بتنریزی متوقف میشود. واتراستاپهای تخت (PVC، لاستیکی) و انواع بنتونیتی و هیدروفیلی برای این درزها مناسب هستند.
- درز انبساطی (Expansion/Movement Joint): برای جداسازی قطعات بتنی و جذب حرکات. واتراستاپهای حفرهدار (PVC، لاستیکی) برای این درزها طراحی شدهاند.
- میزان و جهت حرکت درز: برای درزهایی با حرکت زیاد، واتراستاپهای حفرهدار یا با انعطاف‌پذیری بالاتر مناسب‌ترند.
- فشار هیدرواستاتیک: واتراستاپ باید توانایی تحمل فشار آب مورد انتظار در سازه را داشته باشد. واتراستاپهای ضخیم‌تر و دارای دمبلی (Dumbbell) برای فشارهای بالا توصیه می‌شوند.
- محیط شیمیایی: در صورت وجود مواد شیمیایی خورنده (اسید، قلیایی، نفت) در محیط، باید از واتراستاپ‌هایی با مقاومت شیمیایی بالا (مانند PVC یا لاستیک نئوپرن) استفاده کرد.
- دمای محیط: واتراستاپ باید در محدوده دمایی کاربری سازه (مانند -۵۸ درجه فارنهایت برای PVC Arctic Grade) عملکرد خود را حفظ کند.
- ضخامت بتن و محل آرماتورها: این عوامل بر انتخاب اندازه و پروفیل واتراستاپ تأثیر می‌گذارند.
- نیاز به بازرسی و تعمیرات آتی: برخی واتراستاپها نصب آسان‌تری دارند و برخی در صورت آسیب قابلیت ترمیم بیشتری دارند.
- هزینه: بودجه پروژه نیز در انتخاب نوع واتراستاپ نقش دارد.
نحوه صحیح نصب واتراستاپ: گام به گام تا آببندی مطمئن
نصب صحیح واتراستاپ برای اثربخشی آن بسیار حیاتی است. اشتباه در نصب میتواند منجر به شکست آببندی و خسارات جدی شود.
۱. آماده‌سازی قبل از نصب
- باز کردن واتراستاپ: رول‌های واتراستاپ را چند ساعت قبل از نصب باز کنید تا برای کار انعطاف‌پذیرتر شوند. اگر واتراستاپ در اثر حمل و نقل تغییر شکل داده، آن را باز کرده و با اعمال حرارت ملایم صاف کنید.
- تمیز کردن درز: سطح درز بتن باید خشک، تمیز و عاری از هرگونه آلودگی، گرد و غبار، چربی و اجزای سست باشد.
- بازرسی: هرگونه واتراستاپ آسیب‌دیده یا غیرقابل قبول باید تعویض شود.
- حفاظت از واتراستاپ: واتراستاپها را تا زمان نصب زیر برزنت یا در انبار نگهداری کنید تا از تابش مستقیم نور خورشید (اشعه UV) و آلودگی‌ها محافظت شوند.
۲. قرارگیری و تثبیت واتراستاپ
- موقعیت در درز:
- واتراستاپ باید در مرکز عرض دیوار یا درز نصب شود.
- در واتراستاپهای تخت، نیمی از عرض آن در بتن اولیه و نیمی دیگر در بتن ثانویه قرار میگیرد.
- در واتراستاپهای حفرهدار، حفره مرکزی باید دقیقاً در مرکز درز بین دو بتن قرار گیرد.
- فاصله واتراستاپ از لبه‌های بتن حداقل ۸ سانتی‌متر باشد.
- تثبیت به آرماتور:
- برای ثابت نگه داشتن واتراستاپ در جای خود و جلوگیری از جابجایی آن در حین بتنریزی و تردد کارگران، از گیره‌های مخصوص واتراستاپ (معمولاً گالوانیزه یا مسی) یا حلقه‌های فولادی (hog rings) استفاده میشود.
- گیره‌ها در فواصل ۱۲ اینچ (حدود ۳۰ سانتی‌متر) یا ۲۵ سانتی‌متر به صورت زیگزاگ بین دنده‌های واتراستاپ نصب و با سیم آرماتوربندی به میلگردها بسته می‌شوند.
- هشدار مهم: هرگز واتراستاپ را سوراخ نکنید. سوراخ کردن آن باعث تغییر تنش، پارگی و کاهش کارایی آببندی میشود.
- قالب‌بندی اسپلیت (Split Formwork): برای نصب واتراستاپهای ریب‌دار یا دمبلی، قالب‌بندی اسپلیت (دو تکه) معمولاً لازم است. این قالب باید واتراستاپ را محکم نگه دارد تا از نشت شیره بتن و ایجاد حفره (honeycombing) جلوگیری شود.
۳. نکات مربوط به بتنریزی
- کیفیت بتن و تراکم (Consolidation): بتن باید به طور کامل و با دقت در اطراف واتراستاپ متراکم شود تا هیچگونه فضای خالی یا لانه زنبوری (honeycombing) ایجاد نشود. تماس کامل و محکم بین بتن و واتراستاپ برای عملکرد بهینه ضروری است.
- فاصله از میلگرد: فاصله کافی بین آرماتور و واتراستاپ حفظ شود (معمولاً دو برابر بزرگترین اندازه سنگدانه) تا از ایجاد پل سنگدانه و حفره جلوگیری شود. واتراستاپ هرگز نباید برای عبور میلگرد بریده یا اصلاح شود.
- ارتفاع بتنریزی: بتنریزی باید با ارتفاع کم انجام شود و بتن از روانی مناسب برخوردار و فاقد جداشدگی باشد.
- ویبراتور: ویبراتور هرگز نباید با واتراستاپ یا گیره‌های آن تماس پیدا کند. در صورت نیاز به ضربه زدن به قالب‌های اطراف واتراستاپهای خارجی، دقت شود که واتراستاپ جابجا نشود.
- طولانی شدن زمان بتنریزی: اگر زمان بین نصب واتراستاپ و بتنریزی طولانی شد، واتراستاپ باید در برابر نور خورشید و عوامل جوی محافظت شود، زیرا تابش مستقیم نور خورشید میتواند کارایی آن را کاهش دهد.
۴. اتصال و جوشکاری واتراستاپها
اتصال صحیح دو سر واتراستاپ برای ایجاد یک دیافراگم آب‌بند پیوسته ضروری است.
- جوشکاری گرم (Hot Welding):
- بهترین روش: جوشکاری گرم با استفاده از دستگاه جوش مخصوص واتراستاپ (مانند هویه شمشیری یا اتوی حرارتی) توصیه میشود.
- مراحل: دو سر واتراستاپ را همزمان روی صفحه داغ دستگاه قرار داده تا ذوب و حالت سیالیت پیدا کنند (حدود ۱۹۳ درجه سانتی‌گراد / ۳۸۰ درجه فارنهایت). سپس دستگاه را برداشته و دو سر ذوب شده را محکم به هم فشار دهید تا بچسبند و خنک شوند.
- هشدار مهم: از حرارت مستقیم (مانند شعله) به واتراستاپ خودداری کنید، زیرا باعث سوختن و از دست رفتن کارایی میشود. همچنین گازهای سمی هنگام ذوب شدن آزاد می‌شوند.
- اتصال سرد (Cold Splicing):
- با استفاده از چسب‌های صنعتی مخصوص (مانند چسب PU) انجام میشود.
- مراحل: آج‌های واتراستاپ را در محل اتصال (حدود ۵ تا ۱۰ سانتی‌متر یا ۳۰ تا ۴۰ سانتی‌متر) بتراشید. سطوح را به چسب آغشته کرده، روی هم قرار دهید و به مدت ۳ تا ۵ دقیقه تحت فشار (مانند وزنه) نگه دارید تا بچسبند.
- قطعات جانبی پیش‌ساخته (Factory-made Fittings): برای تغییر جهت‌ها، تقاطع‌ها و اتصالات پیچیده (مانند L-شکل، T-شکل، و چهارراهی)، استفاده از قطعات پیش‌ساخته توسط کارخانه (Sika Greenstreak) به شدت توصیه میشود. این کار احتمال خطای انسانی در جوشکاری‌های میدانی را کاهش می‌دهد.
۵. کنترل کیفیت جوش و اتصال
- عیوب غیرقابل قبول: موارد زیر نشان‌دهنده نقص در اتصال واتراستاپ هستند و باید اصلاح شوند:
- مقاومت کششی کمتر از ۸۰ درصد بخش اصلی واتراستاپ.
- عدم هم‌راستایی حفره مرکزی بیش از ۱/۱۶ اینچ (۱.۵ میلی‌متر).
- عدم چسبندگی در درز عمیق‌تر از ۱/۱۶ اینچ یا ۱۵ درصد ضخامت ماده.
- کاهش سطح مقطع واتراستاپ بیش از ۱۵ درصد به دلیل عدم هم‌راستایی.
- وجود تخلخل قابل مشاهده در جوش.
- حباب یا اتصال نامناسب.
- جدا شدن قابل مشاهده اتصال پس از خنک شدن در صورت خم شدن با دست.
- مواد سوخته یا ذغال‌شده.
آزمایش‌های کنترل کیفیت واتراستاپ
برای اطمینان از عملکرد مناسب واتراستاپ، آزمایش‌های مختلفی برای سنجش خواص فیزیکی آن انجام میشود. استانداردهایی مانند U.S. Army Corps of Engineers CRD-C-۵۷۲-۷۴ و ASTM (انجمن آزمایش و مواد آمریکا) به طور گسترده‌ای در این زمینه استفاده می‌شوند.
خواص فیزیکی مهم و روش‌های آزمایش مرتبط:
| خاصیت فیزیکی | روش آزمایش | محدودیت مورد نیاز (مثال PVC) |
|---|---|---|
| جذب آب (Water Absorption) | ASTM D-570 | ۰.۱۵% حداکثر |
| مقاومت پارگی (Tear Resistance) | ASTM D-624 | ۳۰۰ lb/in (۵۲.۵ kN/m) حداقل |
| مقاومت کششی (Tensile Strength) | ASTM D-638 | ۲۰۰۰ psi (۱۳.۷۸ Mpa) حداقل |
| ازدیاد طول نهایی (Ultimate Elongation) | ASTM D-638 | ۳۵۰% حداقل |
| سفتی در خمش (Stiffness in Flexure) | ASTM D-747 | ۷۰۰ psi (۴.۸۲ Mpa) حداقل |
| سختی (Hardness Shore A) | ASTM D-2240 | 79 ± 3 |
| چگالی ویژه (Specific Gravity) | ASTM D-792 | ۱.۳۸ حداکثر |
| شکنندگی در دمای پایین (Low Temperature Brittleness) | ASTM D-746 | عدم شکست در -۳۵°F (-۳۷°C) |
| مقاومت در برابر ازن (Ozone Resistance) | ASTM D-1149 | – |
| تغییر در سختی (Change in Hardness Shore A) | ASTM D-2240 | – |
| مقاومت کششی پس از استخراج تسریع شده (Accelerated Extraction) | CRD-C 572 | ۱۶۰۰ psi (۹.۵۴ Mpa) حداقل |
| ازدیاد طول پس از استخراج تسریع شده (Accelerated Extraction) | CRD-C 572 | ۳۰۰% حداقل |
| اثر قلیاها (Effect of Alkalies) | CRD-C 572 | وزن: -۰.۱۰% تا +۰.۲۵%؛ سختی: ± ۵ نقطه |
علاوه بر این آزمایش‌ها، بررسی ظاهری واتراستاپ نیز مهم است؛ واتراستاپ مرغوب باید دارای رنگ روشن (نه تیره که نشانه مواد کهنه است)، سطح آج‌دار و بدون چربی باشد. همچنین باید عاری از حباب و ترک‌خوردگی باشد.
جدول مقایسه‌ای انواع واتراستاپ (PVC، بنتونیتی و هیدروفیلی)
| ویژگی | واتراستاپ PVC | واتراستاپ بنتونیتی (آبدوست) | واتراستاپ هیدروفیلی (آبدوست) |
|---|---|---|---|
| ترکیب مواد | پلی‌وینیل کلراید (PVC)؛ رزین دست‌اول | سدیم بنتونیت فعال در ماتریس بوتیل رابر | پلیمرهای لاستیکی/TPE/اکریلیک با عامل آبدوست |
| نحوه عملکرد | ایجاد سد فیزیکی و افزایش طول مسیر نفوذ آب | تورم در تماس با آب و پر کردن شکافها (تا ۵۰۰%) | تورم در تماس با آب و پر کردن شکافها (تا ۳۰۰-۹۰۰%) |
| انعطاف‌پذیری | بالا، برای حرکات سازه | بالا، شکل‌پذیری عالی | بسیار بالا، شکننده نیست |
| مقاومت شیمیایی | عالی | خوب | خوب |
| مقاومت کششی | بالا | عملکرد دائمی (شکل ظاهری خود را حفظ میکند) | بالا |
| مقاومت دمایی | عالی برای دماهای پایین (تا -۵۰°C) | -۲۰°C تا +۵۰°C | -۱۰°C تا +۵۰°C |
| دوام | بالا | بسیار بالا، عملکرد دائمی | بالا |
| هزینه | نسبتاً پایین‌تر از لاستیک و آبدوست | رقابتی | مقرون به صرفه |
| نحوه نصب | جوشکاری گرم (هویه)، چسب صنعتی، قطعات پیش‌ساخته | بدون نیاز به جوشکاری یا اورلپ؛ با چسب/میخ | بدون نیاز به جوشکاری یا اورلپ؛ با چسب/میخ |
| کاربرد عمده | درزهای اجرایی و انبساطی | درزهای اجرایی (بدون حرکت) | درزهای اجرایی (بدون حرکت) |
| مقاومت آب شور | مقاوم | ممکن است تورم کافی نداشته باشد | بهترین گزینه تا ۳% آب شور |
نکات مهم و اشتباهات رایج در نصب واتراستاپ
رعایت نکات زیر برای تضمین آببندی موفق ضروری است:
- عدم سوراخ کردن: هرگز واتراستاپ را با میخ، پیچ یا هر وسیله دیگری سوراخ نکنید. این عمل یکپارچگی واتراستاپ را از بین برده و نقطه ضعفی برای نفوذ آب ایجاد میکند.
- حفاظت از نور خورشید: واتراستاپهای PVC در برابر اشعه فرابنفش (UV) خورشید خشک و شکننده می‌شوند. در صورت طولانی شدن زمان بتنریزی، واتراستاپ باید با پوشش مناسب محافظت شود.
- جوشکاری صحیح: برای اتصال واتراستاپها از دستگاه جوش مخصوص یا چسب‌های صنعتی استفاده کنید. از حرارت مستقیم که باعث سوختن و کاهش کارایی واتراستاپ میشود، پرهیز کنید.
- تراکم کامل بتن: بتن در اطراف واتراستاپ باید به خوبی متراکم شود تا هیچگونه حفره یا فضای خالی باقی نماند. این حفره‌ها می‌توانند مسیر نشت آب شوند.
- فاصله از میلگرد: بین واتراستاپ و میلگردها فاصله کافی (حداقل دو برابر اندازه بزرگترین سنگدانه) را رعایت کنید. واتراستاپ نباید بریده یا اصلاح شود تا میلگرد از آن عبور کند.
- تمیز بودن واتراستاپ: واتراستاپ باید قبل از بتنریزی کاملاً تمیز باشد؛ آلودگی، چربی یا بقایای بتن میتواند چسبندگی و آببندی را مختل کند.
- هم‌راستایی دقیق: واتراستاپ باید کاملاً هم‌راستا با درز و در موقعیت صحیح خود (نیمی در بتن اولیه، نیمی در بتن ثانویه؛ حفره مرکزی در مرکز درز) قرار گیرد. هرگونه ناهماهنگی میتواند کارایی آن را کاهش دهد.
- عدم استفاده از واتراستاپهای آبدوست در درزهای انبساطی: واتراستاپهای بنتونیتی و هیدروفیلی فقط برای درزهای اجرایی (که حرکت کم است) مناسب هستند و نباید در درزهای انبساطی به کار روند.
منابع:
https://en.wikipedia.org/wiki/Waterstop
سوالات متداول
واتراستاپ چیست و چه کاربردی دارد؟
واتراستاپ نواری انعطافپذیر است که در درزهای بتنی (اجرایی و انبساطی) قرار میگیرد تا با ایجاد یک سد فیزیکی، از نفوذ آب و مایعات به داخل یا خروج از سازه جلوگیری کند. کاربرد اصلی آن آببندی و افزایش دوام سازههای بتنی در محیطهای آبی است. تصور کنید در یک پروژه ساختمانی بزرگ، مانند یک سد یا استخر، جایی که حتی یک نشت کوچک میتواند به مشکلات جدی منجر شود – اینجا واتراستاپ مثل یک نگهبان نامرئی عمل میکند و آرامش خاطر میآورد.
تفاوت اصلی بین واتراستاپ PVC و واتراستاپهای آبدوست (بنتونیتی/هیدروفیلی) چیست؟
واتراستاپ PVC با ایجاد یک سد فیزیکی، مسیر آب را طولانی میکند. اما واتراستاپهای آبدوست (بنتونیتی و هیدروفیلی) در تماس با آب متورم شده و با پر کردن شکافها، آببندی ایجاد میکنند. PVC برای هر دو نوع درز اجرایی و انبساطی مناسب است، در حالی که انواع آبدوست عمدتاً برای درزهای اجرایی به کار میروند و نیازی به جوشکاری ندارند.
آیا واتراستاپ میتواند جلوی نفوذ بخار آب را بگیرد؟
خیر، واتراستاپها عمدتاً برای جلوگیری از نفوذ آب مایع طراحی شدهاند و در برابر بخار آب مقاومتی از خود نشان نمیدهند.
درز اجرایی و درز انبساطی چه تفاوتی دارند و کدام واتراستاپ برای هر کدام مناسب است؟
درز اجرایی در اثر توقف بتنریزی ایجاد میشود و حرکت زیادی ندارد. برای آن از واتراستاپهای تخت (PVC، لاستیکی، بنتونیتی، هیدروفیلی) استفاده میشود. درز انبساطی برای جذب حرکات ناشی از انبساط و انقباض حرارتی بتن یا جابجاییهای سازه طراحی شده است. برای آن از واتراستاپهای حفرهدار (PVC، لاستیکی) استفاده میشود که حفره مرکزی آن حرکت را جذب میکند.
مهمترین نکات در نصب واتراستاپ چیست؟
نصب صحیح شامل قرارگیری واتراستاپ در مرکز درز، عدم سوراخ کردن آن، استفاده از گیره‌ها برای تثبیت به میلگردها، جوشکاری صحیح با دستگاه مخصوص و تراکم کامل بتن در اطراف واتراستاپ است. همچنین، حفاظت از واتراستاپ در برابر نور مستقیم خورشید قبل از بتنریزی ضروری است. در عمل، بسیاری از مهندسان متوجه می‌شوند که این جزئیات کوچک، مثل تثبیت دقیق، میتواند تفاوت بین یک سازه پایدار و یک مشکل پرهزینه را ایجاد کند.
