اگر در پروژه‌های ساختمانی‌تان با نگرانی از کیفیت بتن یا سنگ روبرو می‌شوید، چکش اشمیت میتواند مثل یک دستیار قابل اعتماد عمل کند. این ابزار غیرمخرب به شما کمک میکند تا سریع و بدون دردسر، سختی سطح را بسنجید و تخمینی از مقاومت بگیرید. در این راهنما، با اصول کار، انواع، کاربردها و نکات عملی آشنا می‌شوید تا بتوانید از آن بهترین استفاده را ببرید.

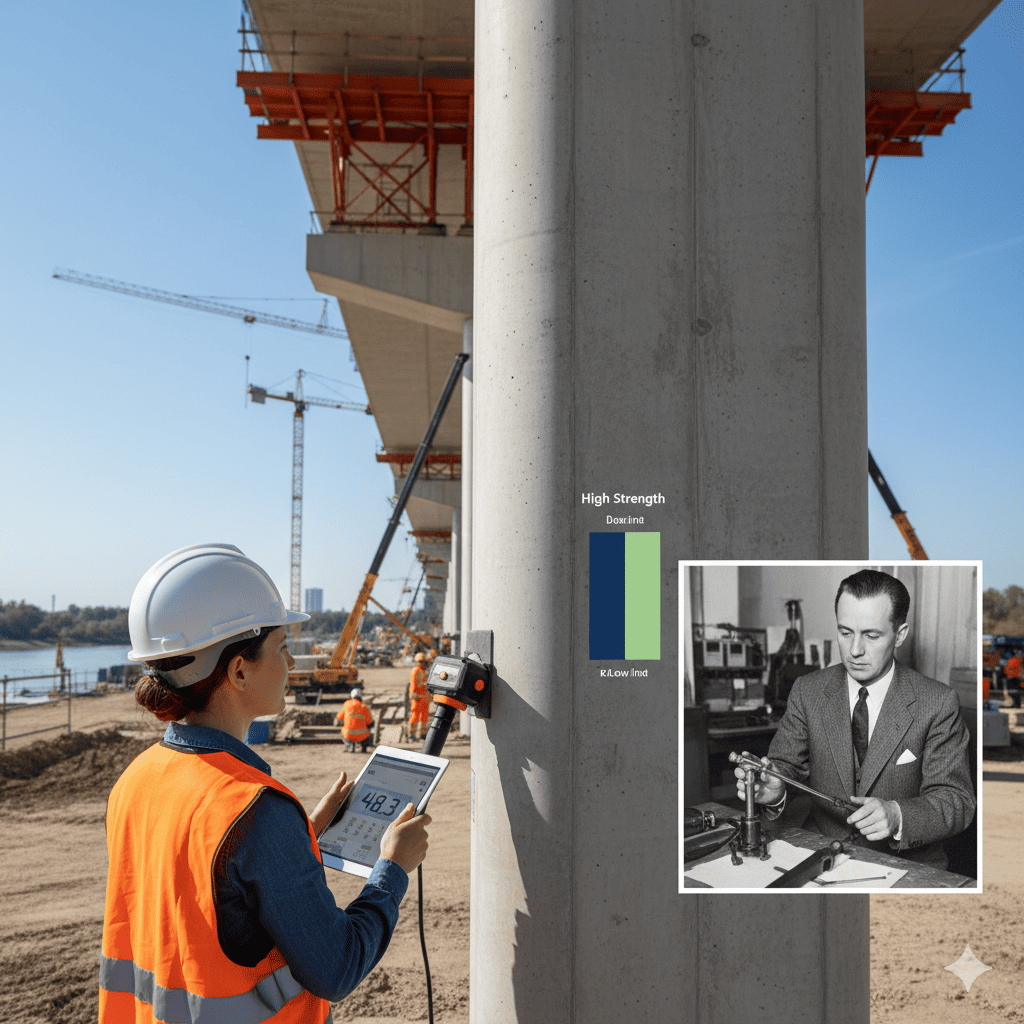

مقدمه: چرا چکش اشمیت برای پروژه‌های شما ضروری است
تصور کنید در حال نظارت بر یک پل یا ساختمان هستید و نیاز دارید بدون تخریب، کیفیت بتن را چک کنید ، اینجاست که چکش اشمیت وارد میدان میشود. این ابزار، که به چکش سوئیسی یا چکش بازتاب هم معروف است، توسط مهندس سوئیسی ارنست اشمیت در اواخر دهه ۱۹۴۰ ساخته شد و حالا به یکی از ابزارهای کلیدی تست غیرمخرب (NDT) تبدیل شده. تستهای مخرب دقیق‌اند، اما هزینه‌بر و آسیب‌رسان؛ چکش اشمیت اما راهی سریع و ایمن برای به‌دست آوردن بینش‌های مفید در مورد یکنواختی و مقاومت بالقوه بتن و سنگ فراهم میکند.
شما احتمالاً با چالش‌هایی مثل تشخیص مناطق ضعیف در سازه‌های قدیمی یا اطمینان از کیفیت بتن تازه روبرو شده‌اید. چکش اشمیت دقیقاً برای این مواقع طراحی شده: ارزیابی یکنواختی بتن در بخش‌های مختلف و، با کمک همبستگی‌های مناسب، تخمین مقاومت فشاری در محل. اساس کارش بر انرژی جنبشی و خاصیت ارتجاعی استوار است ، بازگشت جرم بعد از ضربه، مستقیماً سختی سطح را نشان می‌دهد. بنابراین، با این ابزار نه تنها زمان صرفه‌جویی می‌کنید، بلکه تصمیم‌گیری‌های آگاهانه‌تری می‌گیرید.

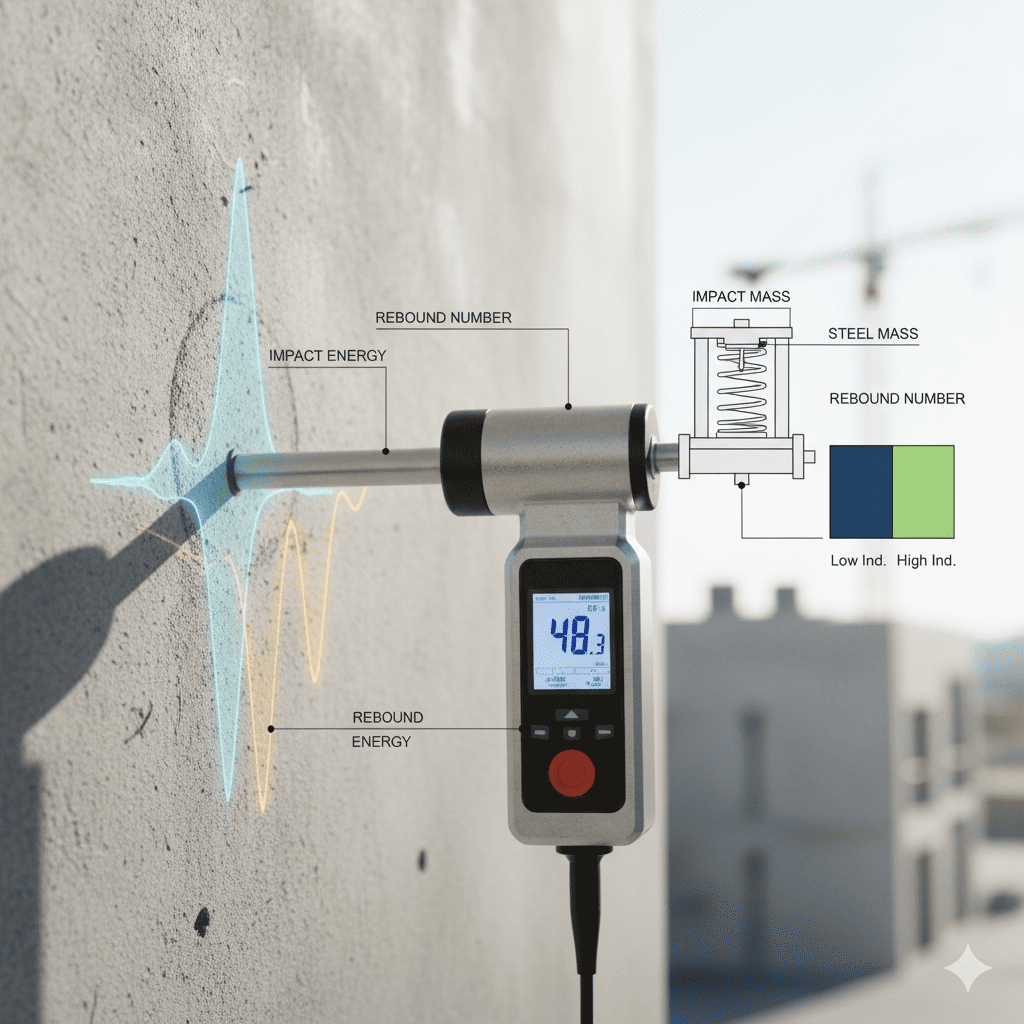

چکش اشمیت چطور کار میکند؟ نگاهی به مکانیزم ساده‌اش
شاید فکر کنید ارزیابی سختی بتن پیچیده است، اما چکش اشمیت آن را به سادگی تبدیل میکند. این دستگاه بر این اصل کار میکند که بازگشت یک جرم ارتجاعی به سختی سطحی برخوردش بستگی دارد. داخل چکش، یک جرم فولادی فنر-بارگذاری‌شده وجود دارد که بعد از فشرده شدن پیستون روی سطح بتن، با انرژی از پیش تعیین‌شده‌ای ضربه می‌زند.
وقتی پیستون به بتن می‌خورد، بخشی از انرژی جذب میشود و بقیه به عنوان بازگشت جرم برمی‌گردد. این میزان بازگشت ، که به عنوان عدد بازگشت (Rebound Number) یا شاخص بازگشت روی مقیاس خوانده میشود ، سختی سطح را نشان می‌دهد. مثلاً، عدد بالاتر یعنی سطح سخت‌تر و مقاوم‌تر، در حالی که عدد پایین‌تر به سطح نرم‌تر اشاره دارد، چون بتن ضعیف‌تر انرژی بیشتری جذب میکند.
از سوی دیگر، برای تبدیل این عدد به مقاومت فشاری تخمینی، از نمودارها یا منحنی‌های کالیبراسیون سازنده یا منحنی‌های محلی استفاده می‌کنید. این‌ها عدد بازگشت را به مقادیری مثل مگاپاسکال (MPa) یا پوند بر اینچ مربع (psi) مرتبط می‌کنند. یادتان باشد، این یک ارزیابی غیرمستقیم است، نه اندازهگیری مستقیم ، اما همین سادگی‌اش را به ابزاری روزمره تبدیل کرده.

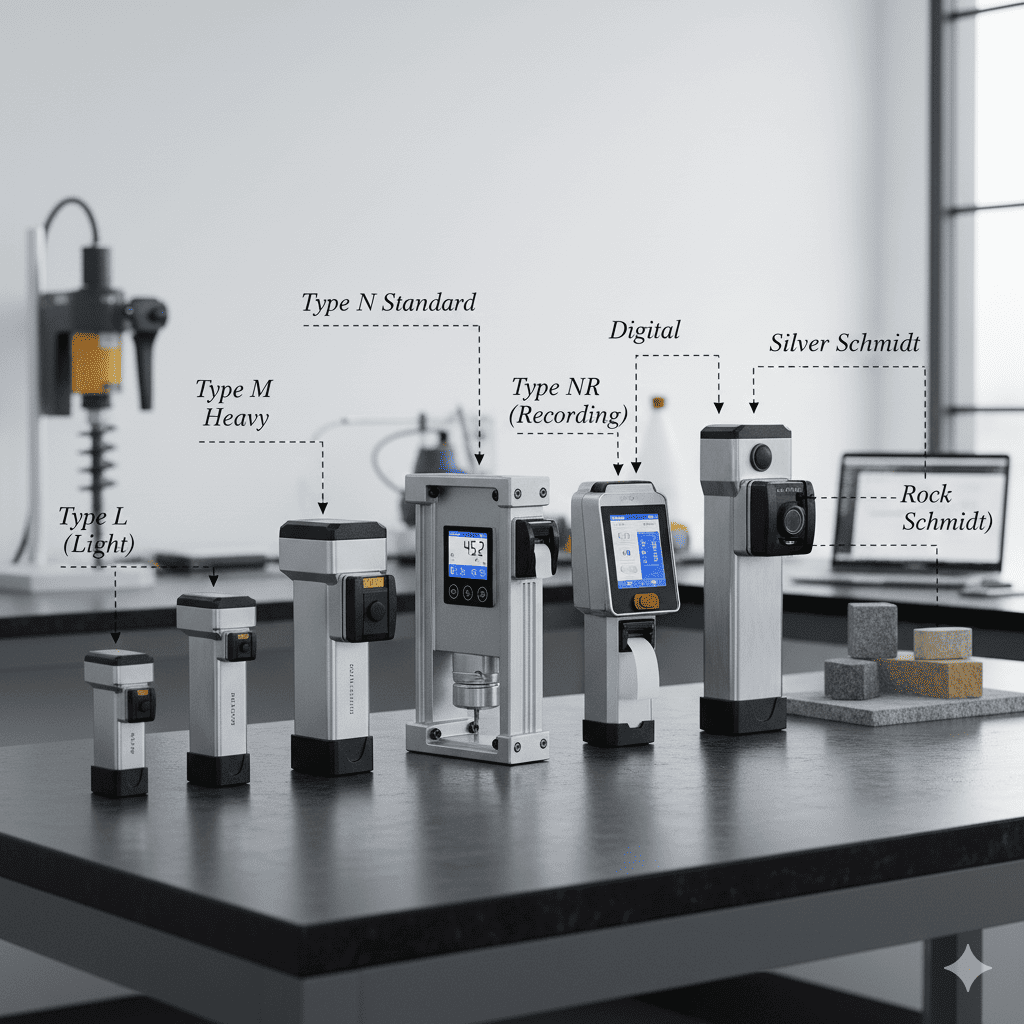

انواع چکش اشمیت: انتخاب درست برای هر پروژه
حالا که با اصول کار آشنا شدید، بیایید ببینیم چطور می‌توانید مدل مناسب را انتخاب کنید. چکش‌های اشمیت در مدلهای مختلف با انرژی‌های ضربه متفاوت ساخته می‌شوند، تا برای بتن‌های نازک یا عظیم، یا حتی سنگها، گزینه‌ای ایده‌آل باشند. این تنوع به شما کمک میکند تا ابزار را با نیاز پروژه‌تان تطبیق دهید.
جدول مقایسه‌ای انواع چکش اشمیت
| نوع چکش | انرژی ضربه (تقریبی) | کاربرد اصلی | ویژگی‌های کلیدی |
|---|---|---|---|
| Type N (استاندارد) | 2.25 Nm (2.207 J) | برای بتن با وزن معمولی در ساختمان‌ها، پل‌ها و سازه‌های عمومی؛ ضخامت بتن > ۱۰۰ میلی‌متر؛ مقاومت ۱۰-۷۰ مگاپاسکال. | رایج‌ترین و همه‌کاره‌ترین نوع، مناسب برای بیشتر پروژه‌ها. |
| Type L (سبک) | 0.75 Nm (0.735 J) | برای عناصر نازک (مانند دال‌های نازک)، بتن با مقاومت پایین (حتی ۵ مگاپاسکال)، مواد ترد، بتن تازه؛ ضخامت بتن < ۱۰۰ میلی‌متر. | انرژی ضربه کمتر، حساس‌تر به سطوح و مواد نرم‌تر، ایده‌آل برای کارهای ظریف. |
| Type M (سنگین) | 29.43 Nm (30 J) | برای بتن انبوه مانند جاده‌ها، سدهای هیدرولیک، روسازی‌ها؛ بتن فوق‌مقاوم؛ نمونه‌های بزرگ (مکعب‌های ۳۰۰ میلی‌متری). | انرژی ضربه بسیار بالا برای سازه‌های عظیم، قدرت بیشتری در ضربه. |
| Type NR/LR (ثبت‌کننده) | مشابه N/L | به‌طور خودکار مقادیر بازگشت را ثبت میکند. | مجهز به سیستم ضبط داده، کاهش خطای انسانی و افزایش کارایی در کارهای طولانی. |
| دیجیتال | متغیر | کاهش خطای انسانی در خواندن، ذخیره و پردازش داده‌ها، دارای منحنی‌های کالیبراسیون از پیش برنامه‌ریزی‌شده. | نمایشگر دیجیتال، قابلیت ذخیره‌سازی و انتقال داده، راحت برای تحلیل‌های بعدی. |
| Silver Schmidt | Type N یا L | برای بتن با عملکرد فوق‌العاده بالا (UHPC) تا ۱۲۰ مگاپاسکال، دقت و تکرارپذیری بالا؛ سازگار با روش‌های ترکیبی (SONREB). | از سنسورهای نوری برای اندازهگیری استفاده میکند، تصحیح خودکار برای جهت‌گیری، خروجی به صورت مقادیر Q برای دقت بیشتر. |
چکش‌های اشمیت برای سنگ (Rock Schmidt)
علاوه بر بتن، مدل‌هایی مثل Rock Schmidt برای کارهای زمینشناسی و ژئوتکنیکی عالی‌اند. این‌ها سختی و ویژگی‌های مقاومتی سنگ‌های طبیعی را طبقه‌بندی می‌کنند، سن و هوازدگی را ارزیابی می‌کنند، و حتی نرخ نفوذ ماشین‌های حفاری تونل را تخمین می‌زنند. اگر با پروژه‌های معدنی یا حفاری سروکار دارید، این مدل‌ها می‌توانند تفاوت بزرگی ایجاد کنند.
کاربردهای عملی چکش اشمیت: از کنترل کیفیت تا تشخیص مشکلات
با این تنوع، چکش اشمیت در صنایع ساخت‌وساز، معدن و ژئوتکنیک همه‌جا کاربرد دارد. شما می‌توانید از آن برای ارزیابی‌های کلیدی استفاده کنید، بدون اینکه نگران آسیب به سازه باشید. بیایید نگاهی به کاربردهای اصلی بیندازیم:
- کنترل کیفیت در ساخت‌وسازهای جدید: ارزیابی سریع یکنواختی و کیفیت بتن تازه ریخته یا عمل‌آوری‌شده، تا مطمئن شوید الزامات مقاومتی را برآورده میکند. همچنین، برای تعیین زمان مناسب باز کردن قالب‌ها از بتن تازه مفید است ، این کار جلوی اشتباهات پرهزینه را می‌گیرد.
- ارزیابی سازه‌های موجود: بررسی وضعیت بتن در پل‌ها، ساختمان‌ها، دیوارهای حائل و تونل‌ها، به‌خصوص در سازه‌های قدیمی که نیاز به بازسازی یا مقاوم‌سازی دارند. این کمک میکند تا مشکلات پنهان را زودتر پیدا کنید.
- تشخیص مناطق ضعیف یا آسیبدیده: با ترسیم نقشه یکنواختی از اعداد بازگشت روی سازه، مناطق با خوانش‌های پایین را شناسایی کنید. این‌ها ممکن است نشان‌دهنده کیفیت پایین، حفره‌ها یا آسیب‌های داخلی باشند و نیاز به بررسی بیشتر دارند ، یک قدم پیشگیرانه عالی.
- راهنمایی برای تستهای مخرب: به عنوان غربالگری اولیه عمل میکند تا محل‌های بهینه برای تستهای گران مثل کرگیری را مشخص کند. این رویکرد نه تنها زمان و هزینه را صرفه‌جویی میکند، بلکه دقت را هم افزایش می‌دهد.
- ارزیابی مقاومت سنگ: در زمینشناسی و ژئوتکنیک، برای طبقه‌بندی سختی و مقاومت سنگها و تخمین نرخ نفوذپذیری ماشین‌آلات حفاری.
در نهایت، این کاربردها نشان می‌دهند چکش اشمیت چقدر انعطاف‌پذیر است ، از پروژه‌های کوچک تا بزرگ.
راهنمای گام‌به‌گام تست چکش اشمیت: برای نتایج مطمئن
انجام تست درست، کلید نتایج قابل اعتماد است. می‌دانید که یک اشتباه کوچک چقدر میتواند همه چیز را به هم بریزد، پس بیایید قدم‌به‌قدم پیش برویم تا با خیال راحت پیش بروید.
۱. کالیبراسیون چکش اشمیت
قبل از شروع، چکش را روی سندان فولادی کالیبراسیون استاندارد تست کنید. این سندان از فولاد ابزار با سختی ۶۶ ± ۲ HRC و قطر حدود ۱۵۰ میلی‌متر ساخته شده. بعد از ۱۲ ضربه (حذف بالاترین و پایین‌ترین)، باید عدد بازگشت ۸۰ ± ۲ را نشان دهد. اگر خارج از محدوده بود، تمیز کنید، تنظیم کنید یا برای تعمیر بفرستید ، این قدم اولیه، پایه دقت شماست.
۲. آماده‌سازی سطح آزمایش
سطح باید صاف، تمیز و خشک باشد.
- ذرات سست، گرد و غبار، رنگ، گچ یا لایه‌های کربناته را با سنگ ساینده (که معمولاً همراه چکش است) یا سنگ‌ساب بردارید تا به بتن اصلی برسید.
- از تست روی ترک‌ها، مناطق ناهموار، آسیبدیده یا بتن لانه‌زنبوری اجتناب کنید ، این‌ها نتایج را تحریف می‌کنند.
۳. انتخاب محل‌های آزمایش
- عضو بتنی حداقل ۱۰۰ میلی‌متر (۴ اینچ) ضخامت داشته باشد و محکم ثابت باشد. نمونه‌های کوچک‌تر را خوب پشتیبانی کنید.
- در هر منطقه، ۱۰ تا ۱۲ نقطه انتخاب کنید.
- فاصله نقاط ضربه حداقل ۲۰ تا ۲۵ میلی‌متر (۱ اینچ) باشد.
- نقاط حداقل ۲۰ تا ۵۰ میلی‌متر (۲ اینچ) از لبه‌ها یا ناپیوستگی‌ها فاصله داشته باشند.
- مستقیم روی میلگردها با پوشش کمتر از ۲۰ میلی‌متر (۰.۷۵ اینچ) تست نکنید ، از اسکنر میلگرد یا فلزیاب برای پیدا کردن‌شان استفاده کنید.
۴. انجام آزمایش و ثبت نتایج
- چکش را محکم و عمود بر سطح نگه دارید.
- به آرامی فشار دهید تا رها شود و ضربه بزند؛ بعد فشار را نگه دارید و دکمه کناری را بزنید تا عدد قفل شود.
- جهت‌گیری (عمودی رو به بالا، رو به پایین یا افقی) را برای هر مجموعه ثبت کنید.
- اگر خردشدگی یا شکستگی دیدید، آن خوانش را نادیده بگیرید و دوباره بزنید ، دقت مهم‌تر از سرعت است.
۵. محاسبه و تفسیر نتایج
- خوانش‌هایی بیش از ۶ واحد از میانگین (یا میانه) ۱۰ خوانش را حذف کنید. اگر بیش از ۲ تا حذف شد، مجموعه را کنار بگذارید و جای دیگری تکرار کنید.
- میانگین یا میانه اعداد باقی‌مانده را حساب کنید.
- ضرایب تصحیح جهت‌گیری (از سازنده) را اعمال کنید.
- عدد نهایی را با نمودارهای کالیبراسیون برای تخمین مقاومت تفسیر کنید ، این قدم، نتایج را واقعی‌تر میکند.
عوامل مؤثر بر نتایج: چطور دقت را حفظ کنید
حتی بهترین ابزارها هم تحت تأثیر عوامل خارجی قرار می‌گیرند، و چکش اشمیت هم استثنا نیست. شما که با چالش‌ها آشنا هستید، می‌دانید نادیده گرفتن این‌ها چقدر میتواند مشکل‌ساز باشد. یک تکنسین خوب همیشه این‌ها را در نظر می‌گیرد و سطح را درست آماده میکند.
جدول عوامل مؤثر بر نتایج چکش اشمیت
| عامل | تأثیر بر عدد بازگشت | توضیحات |
|---|---|---|
| نوع سیمان | متغیر | بتن با سیمان‌های آلومینای بالا تا ۱۰۰% مقاومت بیشتر از سیمان پرتلند معمولی نشان می‌دهد. سیمان‌های سوپرسولفاته ممکن است ۵۰% کمتر داشته باشند ، کالیبراسیون بر اساس نوع سیمان کلیدی است. |
| نوع سنگدانه | متغیر | سنگدانه‌های مختلف همبستگی‌های متفاوتی ایجاد می‌کنند. معمولی‌ها (شن و سنگ خرد) مشابه‌اند، اما سبک‌وزن‌ها نیاز به کالیبراسیون خاص دارند. برخورد مستقیم به سنگدانه سخت، عدد را مصنوعی بالا می‌برد. |
| شرایط سطح و رطوبت | رطوبت: کاهش؛ کربناته: افزایش | فقط برای بتن فشرده مناسب است. بتن مرطوب تا ۲۰% مقاومت کمتر تخمین می‌زند. سطوح ماله‌کشیده سخت‌تر از قالب‌گیری‌شده‌اند و بیش‌تخمینی می‌کنند. |
| عمل‌آوری و سن بتن | متغیر | رابطه سختی و مقاومت با زمان تغییر میکند. بعد از ۱۴ روز، تأثیر سن کم است. بتن کهنه‌تر برای همان مقاومت، عدد بالاتری می‌دهد. |
| کربناته شدن سطح بتن | افزایش | تأثیر زیادی دارد و میتواند تا ۵۰% بیش‌تخمینی کند ، همیشه سطح را چک کنید. |
| جهت آزمایش (موقعیت چکش) | متغیر | گرانش بر جرم تأثیر می‌گذارد؛ ضریب تصحیح لازم است. |
| اندازه و شکل عضو بتنی | کاهش | مقاطع نازک ارتعاش بیشتری دارند و عدد پایین‌تری می‌دهند ، برای عناصر بزرگ بهتر است. |
| حالت تنش | متغیر | تنش فشاری موجود تأثیرگذار است، گاهی بیشتر از رطوبت. |
| دما | متغیر | دماهای شدید خواص را تغییر می‌دهند؛ بتن یخ‌زده عدد بسیار بالاتری می‌دهد. |
بنابراین، با توجه به این عوامل، نتایج را با دید باز تفسیر کنید.
محدودیت‌ها: چطور از نقاط ضعف چکش اشمیت عبور کنید
هیچ ابزاری کامل نیست، و چکش اشمیت هم محدودیت‌هایی دارد که دانستن‌شان به شما کمک میکند هوشمندانه استفاده کنید. این آگاهی، جلوی ناامیدی‌های غیرضروری را می‌گیرد.
- تست سطحی: فقط ۲۵ تا ۳۰ میلی‌متر لایه بیرونی را می‌سنجد. سطح قوی ممکن است داخل ضعیف باشد ، برای عمق، روش‌های دیگر لازم است.
- اندازهگیری غیرمستقیم: سختی سطح را می‌گیرد، نه مقاومت مستقیم؛ همبستگی تجربی برقرار میکند.
- دقت محدود: خطای ±۲۵% در سازه‌ها؛ در آزمایشگاه ±۱۵-۲۰%. برای دقت بیشتر، کالیبره کنید.
- حساسیت به شرایط سطحی: رطوبت، کربناته، سنگدانه و پرداخت می‌توانند گمراه‌کننده باشند.
- عدم قابلیت پذیرش نهایی: برای کیفی و مقایسه‌ای خوب است، نه رد/قبول قطعی.
- عدم اطمینان برای افراط‌ها: برای بتن/سنگ خیلی نرم یا سخت، نتایج ضعیف است.
با این حال، این محدودیت‌ها با ترکیب با روش‌های دیگر، قابل مدیریت‌اند.
استانداردها: پایه‌ای برای اعتماد به نتایج
برای اینکه نتایج‌تان معتبر باشد، به استانداردها تکیه کنید. این‌ها راهنمایی‌های دقیقی برای تجهیزات، روش و تفسیر می‌دهند:
- ASTM C805 / C805M: استاندارد آمریکایی برای عدد بازگشت بتن سخت‌شده.
- EN 12504-2: اروپایی برای تست غیرمخرب در سازه‌ها.
- IS: ۱۳۳۱۱ (Part ۲) ، ۱۹۹۲: هندی برای چکش بازتاب.
- BS 1881-202: بریتانیایی برای سختی سطح.
- ASTM D5873: برای سختی سنگ.
رعایت این‌ها، تکرارپذیری را تضمین میکند.
مقایسه با دیگر روش‌ها: چکش اشمیت در کنار بقیه
چکش اشمیت بخشی از مجموعه NDT است، اما ترکیبش با دیگران بهترین نتیجه را می‌دهد. بیایید مقایسه کنیم تا انتخاب بهتری داشته باشید:
- تست فشاری مخرب (CTM):
- چکش اشمیت: غیرمخرب، سریع، ارزان، تخمین سختی و مقاومت.
- CTM: مخرب، دقیق مستقیم مقاومت داخلی، اما گران و زمان‌بر.
- نتیجه: CTM دقیقتر است، اما چکش برای اولیه عالی؛ مطالعات نشان می‌دهند CTM بالاتر تخمین می‌زند.
- تست سرعت پالس فراصوت (UPV):
- چکش اشمیت: سختی سطح، همبستگی بهتر با مقاومت.
- UPV: همگنی، ترک‌ها، حفره‌ها و مدول الاستیک.
- نتیجه: ترکیب (SONREB) جامع‌تر است.
- کرگیری (Core Drilling):
- چکش اشمیت: غربالگری، تعیین مکان.
- کرگیری: مستقیم و دقیق، اما مخرب.
- نتیجه: برای کالیبراسیون چکش، کرگیری از همان سازه ضروری است.
این مقایسه‌ها به شما کمک می‌کنند تا استراتژی ترکیبی بسازید.
نکات کلیدی برای موفقیت با چکش اشمیت
- همیشه کالیبره کنید و سطح را آماده نگه دارید.
- نتایج را با عوامل مؤثر تطبیق دهید و از ترکیب روش‌ها غافل نشوید.
- برای پروژه‌های حساس، مهارت اپراتور را اولویت دهید.
- محدودیت‌های سطحی را به یاد آورید و برای عمق، تستهای مکمل بگیرید.
جمع‌بندی: قدم بعدی برای پروژه‌های مطمئن‌تر
چکش اشمیت، با سادگی و کارایی‌اش، ابزاری ارزشمند برای ارزیابی غیرمخرب سختی و یکنواختی بتن و سنگ است. اما به یاد داشته باشید، سطحی و غیرمستقیم بودنش یعنی تحت تأثیر رطوبت، کربناته، سنگدانه، سن و جهت‌گیری قرار می‌گیرد ، پس به عنوان معیار قطعی استفاده نکنید. با ترکیبش با UPV یا کرگیری، و کالیبراسیون منظم، دقت را بالا ببرید. حالا که این راهنما را خواندید، چرا یک تست آزمایشی در پروژه بعدی‌تان امتحان نکنید؟ این قدم کوچک میتواند ایمنی و دوام سازه‌تان را تضمین کند.
منابع:
https://en.wikipedia.org/wiki/Schmidt_hammer
https://www.scribd.com/document/507938305/7-FACTORS-INFLUENCING-REBOUND-HAMMER-TEST-OF-CONCRETE-CivilBlog-Org
https://www.langryndt.com/schmidt-hammer-calibration-and-maintenance-expert-tips-and-tricks/
https://crridom.gov.in/schmidt-rebound-hammer
سوالات متداول
چکش اشمیت چیست؟
چکش اشمیت، که به عنوان چکش سوئیسی یا چکش بازتاب هم شناخته میشود، یک دستگاه تست غیرمخرب (NDT) است که سختی سطحی و مقاومت به نفوذپذیری بتن یا سنگ را با اندازهگیری میزان بازگشت یک جرم فنری پس از برخورد با سطح، ارزیابی میکند.
چرا از چکش اشمیت استفاده میشود؟
از چکش اشمیت برای ارزیابی سریع و در محل کیفیت و یکنواختی بتن، تشخیص مناطق ضعیف یا آسیبدیده، و تخمین مقاومت فشاری بتن استفاده میشود. این روش غیرمخرب، سریع و مقرونبهصرفه است.
دقت چکش اشمیت چقدر است؟
چکش اشمیت یک تست سطحی و غیرمستقیم است و دقت محدودی دارد. خطای تخمین مقاومت فشاری بتن در سازه میتواند حدود ± ۲۵ درصد باشد. برای نتایج دقیقتر، باید با نتایج تستهای مخرب مانند کرگیری کالیبره شود.
کالیبراسیون چکش اشمیت چیست؟
کالیبراسیون چکش اشمیت فرآیند تأیید عملکرد صحیح دستگاه با آزمایش آن روی یک سندان فولادی استاندارد با سختی معلوم است. این کار به اطمینان از دقت و قابلیت اعتماد نتایج کمک میکند و باید به طور منظم انجام شود.
آیا میتوان از چکش اشمیت برای ارزیابی مقاومت سنگ نیز استفاده کرد؟
بله، مدلهای خاصی از چکش اشمیت (مانند Rock Schmidt) برای ارزیابی سختی و مقاومت سنگها در کاربردهای زمینشناسی و ژئوتکنیکی طراحی شدهاند.
