نمونه گیری بتن: راهنمای جامع ۰ تا ۱۰۰

بتن، قلب تپنده هر سازه‌ای است. از فونداسیون یک خانه مسکونی گرفته تا ستون‌های یک پل عظیم، این ماده حیاتی بار اصلی را به دوش می‌کشد. اما چطور مطمئن می‌شوید که این قلب، سالم و قدرتمند است؟ پاسخ در یک فرآیند به ظاهر ساده اما فوق‌العاده حیاتی نهفته است: نمونه گیری بتن.

این فرآیند، در واقع آزمایش خون سازه شماست. همان‌طور که یک آزمایش خون ساده وضعیت سلامت کل بدن را نشان می‌دهد، یک نمونه گیری صحیح و اصولی، کیفیت کل بتنی که در پروژه خود استفاده می‌کنید را آشکار می‌سازد. این کار فقط یک الزام قانونی یا بندی در قرارداد نیست؛ بلکه یک تعهد به ایمنی، دوام و آینده سازه‌ای است که می‌سازید. بی‌توجهی به آن می‌تواند عواقب جبران‌ناپذیری، از زیان‌های مالی سنگین گرفته تا فجایع انسانی (مانند آنچه در زلزله‌ها شاهد بودیم)، به همراه داشته باشد.

در این راهنمای جامع، ما دست شما را می‌گیریم و قدم به قدم، تمام پیچ‌وخم‌های نمونه گیری بتن را با زبانی ساده، انسانی و کاربردی روشن می‌کنیم. از اینکه چرا این کار حیاتی است تا اینکه اگر نتایج آزمایش‌ها نگران‌کننده بود، چه باید کرد.

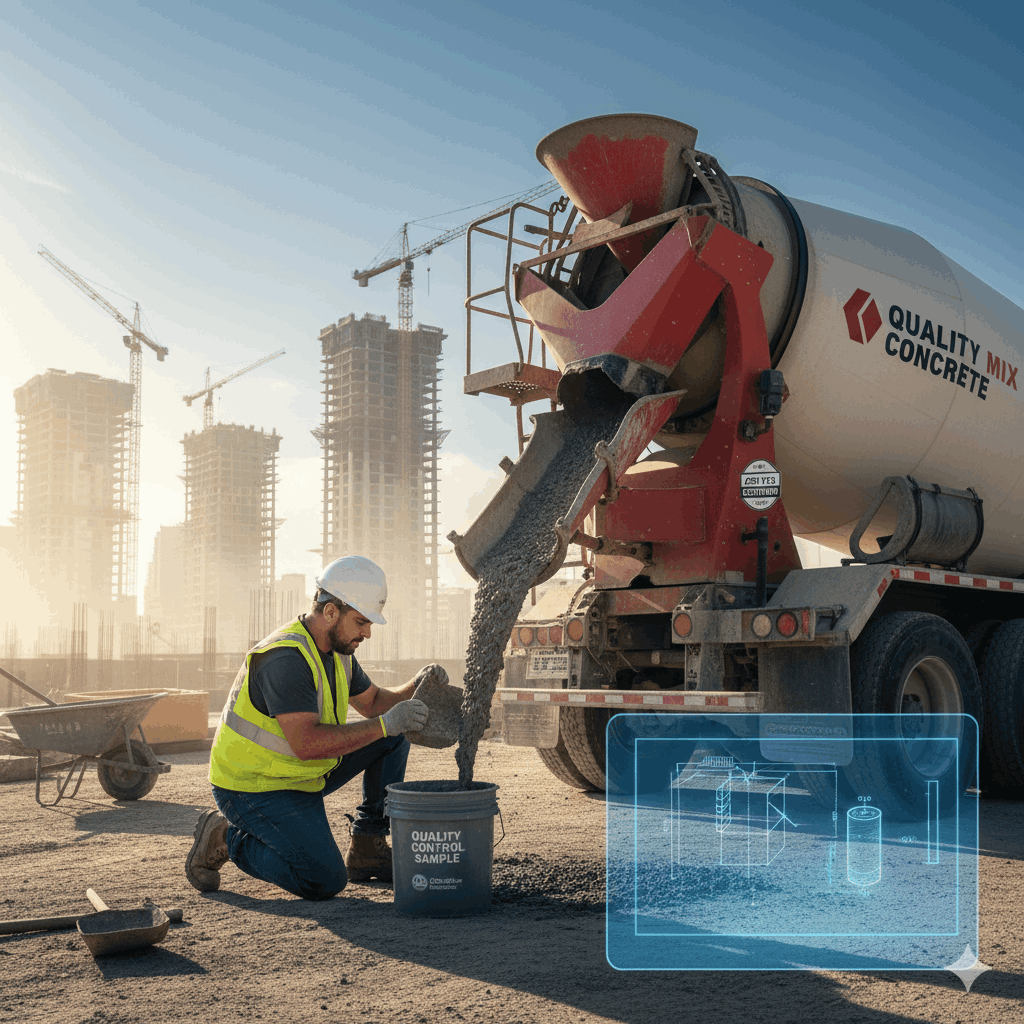

نمونه گیری بتن چیست و چرا یک قدم حیاتی است؟

به زبان ساده، نمونه گیری بتن فرآیندی است که در آن، بخش کوچکی از بتن تازه را به عنوان نماینده تمام بتنِ آن بچ (Batch) برمی‌داریم تا ویژگی‌های کلیدی آن را آزمایش کنیم. نکته طلایی همین‌جاست: اگر این نمونه، نماینده واقعی کل بتن نباشد، دقیق‌ترین و گران‌ترین آزمایش‌ها هم نتایج بی‌ارزشی به ما خواهند داد.

اهمیت این فرآیند را می‌توان در چند بخش کلیدی خلاصه کرد:

• بیمه ایمنی سازه شما: این اولین و مهم‌ترین دلیل است. نمونه گیری تضمین می‌کند که مقاومت بتن با آنچه در نقشه‌ها طراحی شده، مطابقت دارد و سازه شما توانایی تحمل بارهای وارده در طول عمر خود را خواهد داشت.
• کنترل کیفیت و تطابق با استانداردها: این فرآیند به شما اطمینان می‌دهد که بتن تولیدی، مشخصات فنی پروژه، از جمله مقاومت فشاری، اسلامپ (روانی) و دوام را برآورده می‌کند.
• جلوگیری از زیان‌های مالی سنگین: تشخیص بتن ضعیف در مراحل اولیه، بسیار کم‌هزینه‌تر از مقاوم‌سازی یا تخریب یک عضو بتنی پس از ساخت است. نمونه گیری یک سرمایه‌گذاری هوشمندانه برای جلوگیری از هزینه‌های گزاف در آینده است.
• الزام قانونی و قراردادی: مبحث نهم مقررات ملی ساختمان و آیین‌نامه بتن ایران (آبا)، نمونه گیری را برای کنترل کیفیت الزامی می‌دانند و نتایج آن به عنوان یک سند رسمی در پروژه ثبت می‌شود.

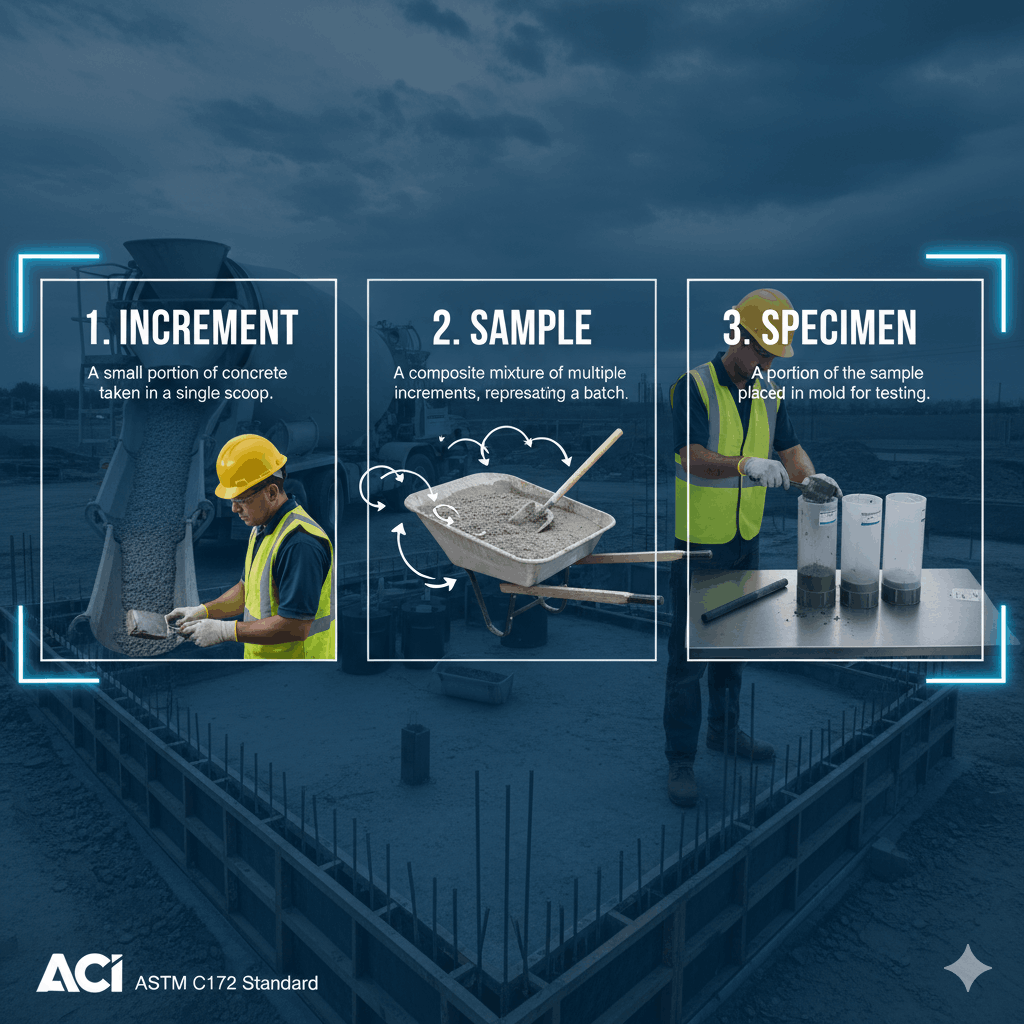

یک تعریف ساده برای اصطلاحات فنی: برداشت، نمونه و آزمونه

برای اینکه در طول مسیر سردرگم نشوید، بیایید این سه واژه کلیدی را یک بار برای همیشه به سادگی تعریف کنیم:

• برداشت (Increment): تصور کنید با یک بیلچه، مقداری بتن از داخل تراک میکسر برمی‌دارید. به این مقدار کوچک، یک «برداشت» می‌گویند.
• نمونه (Sample): حالا چند «برداشت» از بخش‌های مختلف بتن (مثلاً از ابتدا، وسط و انتهای جریان) انجام می‌دهید و همه را در یک فرغون تمیز با هم مخلوط می‌کنید. این مخلوط همگن، «نمونه» شماست که نماینده کل بتن است.
• آزمونه (Specimen): در نهایت، بخشی از این «نمونه» را در قالب‌های استاندارد مکعبی یا استوانه‌ای می‌ریزید. به این قالب‌های آماده‌شده برای آزمایش، «آزمونه» گفته می‌شود. نتیجه نهایی، معمولاً میانگین مقاومت چند آزمونه است.



استانداردهای نمونه گیری بتن: زبان مشترک مهندسان

برای اینکه نمونه گیری در پروژه‌های مختلف به صورت یکپارچه و قابل اعتماد انجام شود، استانداردها و آیین‌نامه‌هایی تدوین شده‌اند که به عنوان زبان مشترک بین تمام عوامل پروژه عمل می‌کنند. آشنایی با مهم‌ترین آن‌ها ضروری است:

• استانداردهای ملی ایران (ISIRI): این استانداردها که ستون فقرات کنترل کیفیت در کشور هستند، جزئیات دقیقی از روش‌ها، تعداد و شرایط نگهداری را مشخص می‌کنند. استانداردهای کلیدی شامل ISIRI 3201-1 (روش نمونه‌برداری) و ISIRI 3205 (ساخت و عمل‌آوری آزمونه در کارگاه) هستند.
• آیین‌نامه بتن ایران (آبا): این آیین‌نامه، ضوابط پذیرش بتن تازه و به‌خصوص تواتر (تعداد) نمونه‌برداری را به صورت شفاف مشخص می‌کند.
• استاندارد ASTM C172 (آمریکا): یکی از معتبرترین و پرکاربردترین استانداردهای بین‌المللی برای نمونه‌برداری از بتن تازه است و بسیاری از آیین‌نامه‌های داخلی نیز به آن ارجاع می‌دهند.
• موسسه بتن آمریکا (ACI): این موسسه دستورالعمل‌های جامعی ارائه می‌دهد و گواهینامه‌هایی مانند ACI Grade I Technician را برای تکنسین‌های آزمایش بتن صادر می‌کند که نشان‌دهنده صلاحیت آن‌هاست.

آموزش گام‌به‌گام نمونه گیری صحیح بتن (راهنمای عملی)

یک نمونه گیری اشتباه می‌تواند نتایجی گمراه‌کننده به همراه داشته باشد. برای اطمینان از صحت فرآیند، این مراحل را با دقت دنبال کنید:

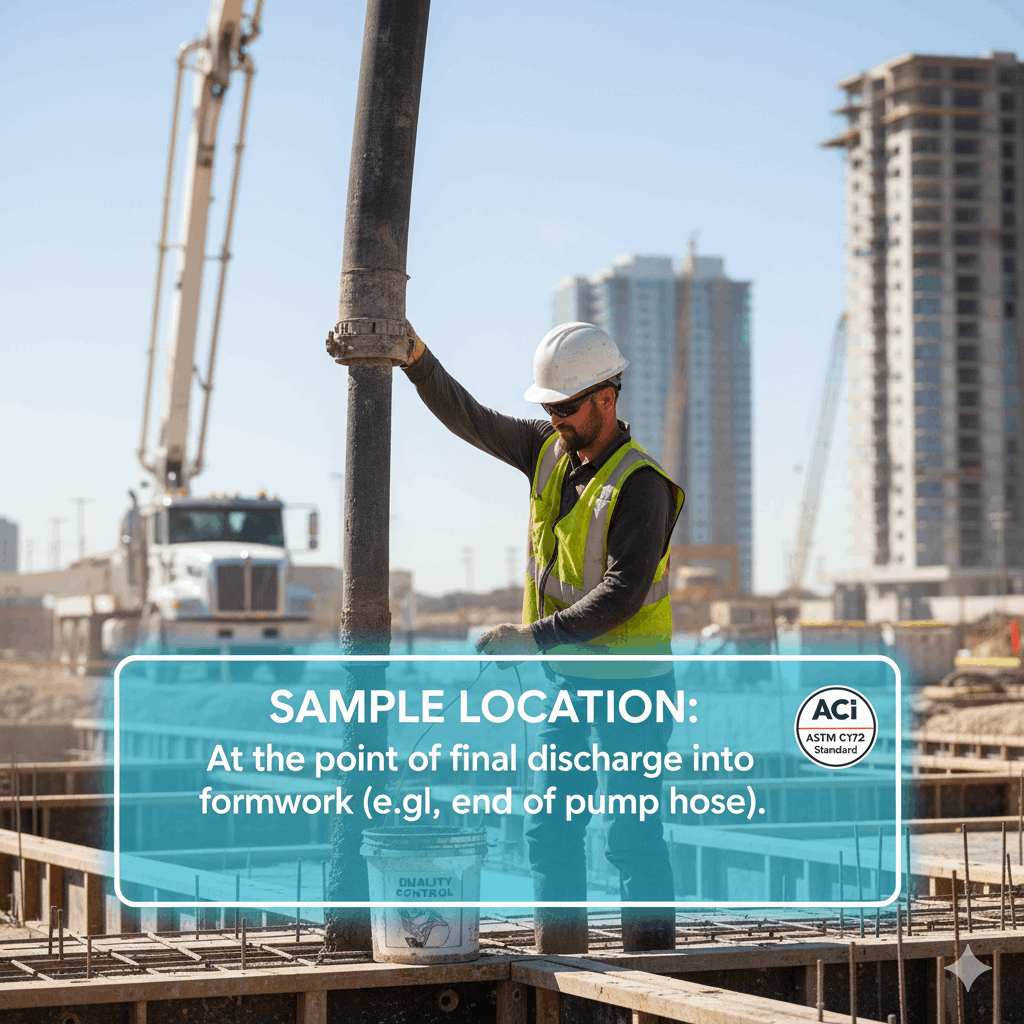

گام اول: محل نمونه‌برداری کجاست؟

قانون طلایی: نمونه‌برداری باید در نقطه نهایی مصرف بتن و درست قبل از ریختن آن در عضو سازه‌ای (ستون، تیر یا فونداسیون) انجام شود.

• اگر از پمپ بتن استفاده می‌کنید: نمونه باید از انتهای لوله پمپ گرفته شود.
• اگر بتن مستقیماً از ناوه تراک میکسر ریخته می‌شود: نمونه از جریان بتن روی ناوه گرفته می‌شود.

هشدار جدی: هرگز از ورودی پمپ یا ابتدای ناوه تراک میکسر نمونه نگیرید، مگر اینکه ۱۰۰% مطمئن باشید پس از آن هیچ ماده‌ای (به‌ویژه آب) به بتن اضافه نخواهد شد. افزودن آب پس از نمونه گیری برای روان‌تر کردن بتن، یک تخلف رایج و بسیار خطرناک است که مقاومت نهایی را به شدت کاهش می‌دهد و نتایج آزمایش را کاملاً بی‌اعتبار می‌کند.



گام دوم: زمان و حجم نمونه چقدر باشد؟

• زمان: فاصله زمانی بین اولین و آخرین «برداشت» برای تهیه یک نمونه مرکب، نباید بیشتر از ۱۵ دقیقه باشد. همچنین، فرآیند ساخت آزمونه‌ها (پر کردن قالب‌ها) باید ظرف ۱۵ دقیقه پس از تهیه نمونه مرکب آغاز شود.
• حجم: حداقل حجم نمونه باید حدود ۲۸ لیتر (۱ فوت مکعب) باشد. این مقدار برای انجام تمام آزمایش‌های لازم (اسلامپ، دما و…) و پر کردن قالب‌های مقاومت فشاری کافی است.



گام سوم: روش جمع‌آوری نمونه چگونه است؟

نمونه باید همیشه به صورت مرکب (Composite) باشد. یعنی از بخش‌های مختلف یک بچ بتن گرفته شده و سپس با هم مخلوط شود.

• از تراک میکسر: از ۱۵٪ ابتدایی و ۱۵٪ انتهایی حجم بتن نمونه نگیرید. نمونه باید از بخش میانی جریان بتن (بین ۱۵٪ تا ۸۵٪) و حداقل در دو یا چند برداشت از مقاطع مختلف جریان روی ناوه گرفته شود.
• از مخلوط‌کن کارگاهی (بتونیر): پس از تخلیه کامل بتن روی یک سطح تمیز و غیرجاذب، حداقل از ۵ نقطه مختلف آن برداشت کنید.

نکته کلیدی: پس از جمع‌آوری برداشت‌ها، آن‌ها را در یک ظرف تمیز (مانند فرغون یا تشت) با بیلچه به خوبی مخلوط کنید تا یک نمونه کاملاً همگن و یکنواخت به دست آید.



چه تعداد نمونه بتن نیاز داریم؟ (راهنمای آیین‌نامه)

تعداد نمونه‌ها به حجم بتن‌ریزی، نوع اعضا و حجم وسیله حمل بستگی دارد. مبحث نهم مقررات ملی ساختمان و آیین‌نامه آبا، معیارها را به وضوح مشخص کرده‌اند. تواتر نمونه‌برداری بر اساس بیشترین تعداد حاصل از معیارهای زیر تعیین می‌شود:

• بر اساس نوبت کاری: حداقل یک نوبت نمونه‌برداری در هر نوبت کاری روزانه.
• بر اساس حجم بتن: یک نوبت نمونه‌برداری به ازای هر ۳۰ متر مکعب (برای بچینگ‌های کوچک) یا هر ۶۰ متر مکعب (برای تراک میکسر).
• بر اساس سطح: یک نوبت نمونه‌برداری به ازای هر ۱۵۰ متر مربع سطح دال و دیوار (یا ۳۰۰ متر مربع اگر با تراک میکسر حمل شود).

دو نکته کلیدی از زبان آیین‌نامه:

1. صرف نظر از حجم کل، برای هر نوع و رده بتن در یک سازه، حداقل ۶ نوبت نمونه‌برداری الزامی است.
2. اگر حجم کل یک نوع بتن در سازه کمتر از ۳۰ متر مکعب باشد، با تشخیص و تایید مهندس ناظر می‌توان از نمونه‌برداری صرف‌نظر کرد.

آزمایش‌ها: از کارگاه تا آزمایشگاه

آزمایش‌ها به دو دسته اصلی تقسیم می‌شوند: آنهایی که روی بتن تازه در محل پروژه انجام می‌شوند و آنهایی که روی بتن سخت‌شده در آزمایشگاه صورت می‌گیرند.



آزمایش‌های بتن تازه (در محل پروژه)

این آزمایش‌ها وضعیت بتن را در همان لحظه ورود به کارگاه نشان می‌دهند:

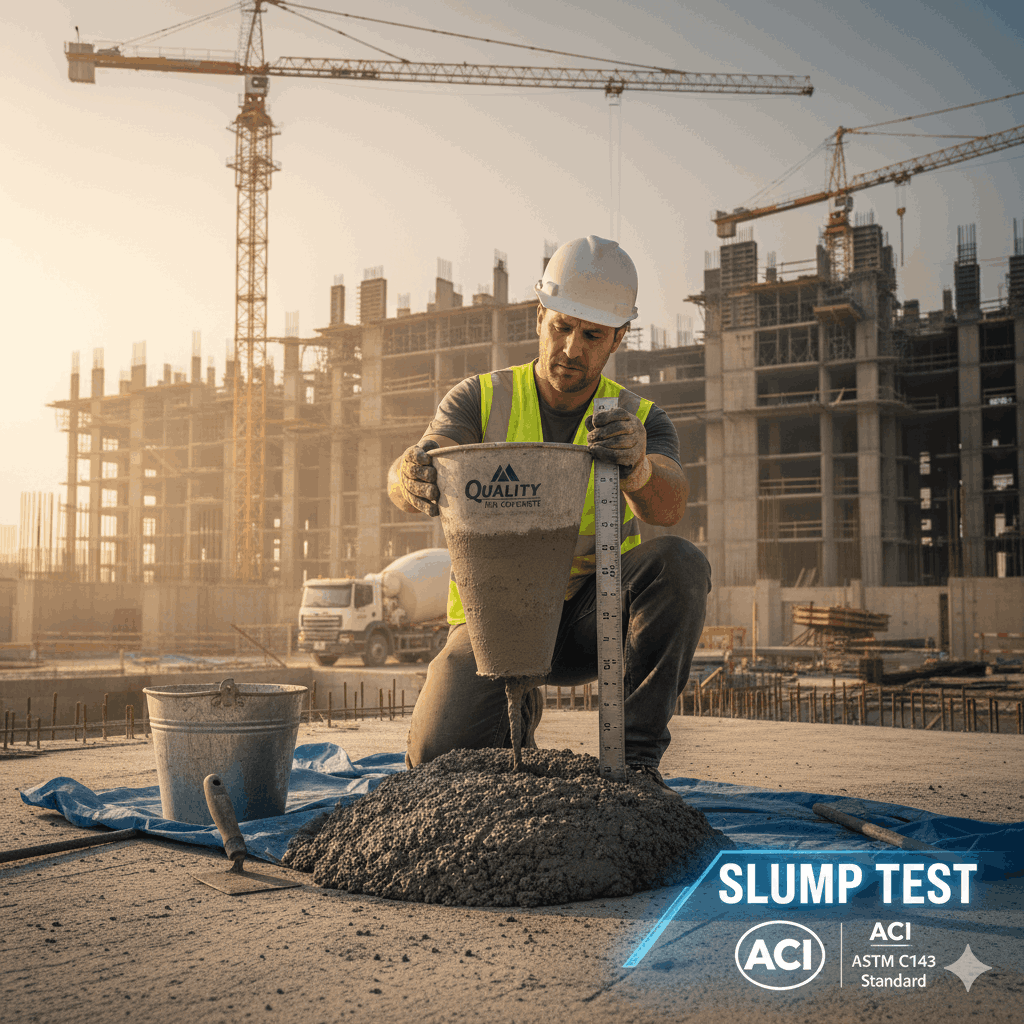

• آزمایش اسلامپ (Slump Test): رایج‌ترین آزمایش برای سنجش روانی و کارایی (Workability) بتن.
• آزمایش دما: دمای بتن بر زمان گیرش و کیفیت نهایی آن تأثیرگذار است و باید کنترل شود.
• آزمایش درصد هوا: میزان هوای موجود در بتن، به‌ویژه برای دوام آن در برابر چرخه‌های یخ‌بندان، اهمیت دارد.
• آزمایش چگالی (وزن مخصوص): برای بررسی تطابق بتن ساخته‌شده با طرح اختلاط.

مهم‌ترین آزمایش بتن سخت‌شده (در آزمایشگاه)

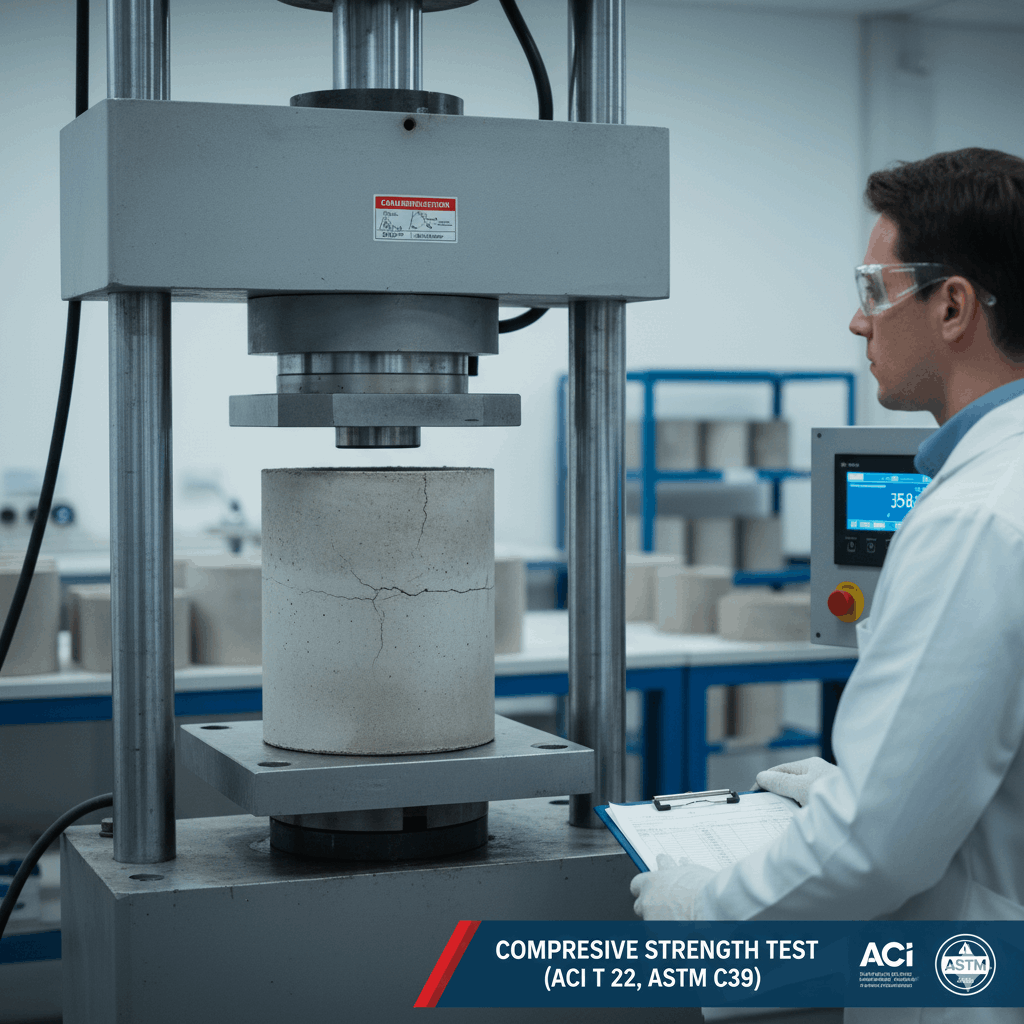

• آزمایش مقاومت فشاری (Compressive Strength Test): این مهم‌ترین و تعیین‌کننده‌ترین آزمایش بتن است. آزمونه‌های استوانه‌ای یا مکعبی در سنین استاندارد (معمولاً ۷ و ۲۸ روز) زیر دستگاه جک شکسته می‌شوند و حداکثر تنشی که تحمل می‌کنند، به عنوان مقاومت فشاری ثبت می‌شود. مقاومت ۲۸ روزه، مبنای اصلی پذیرش یا رد بتن است.

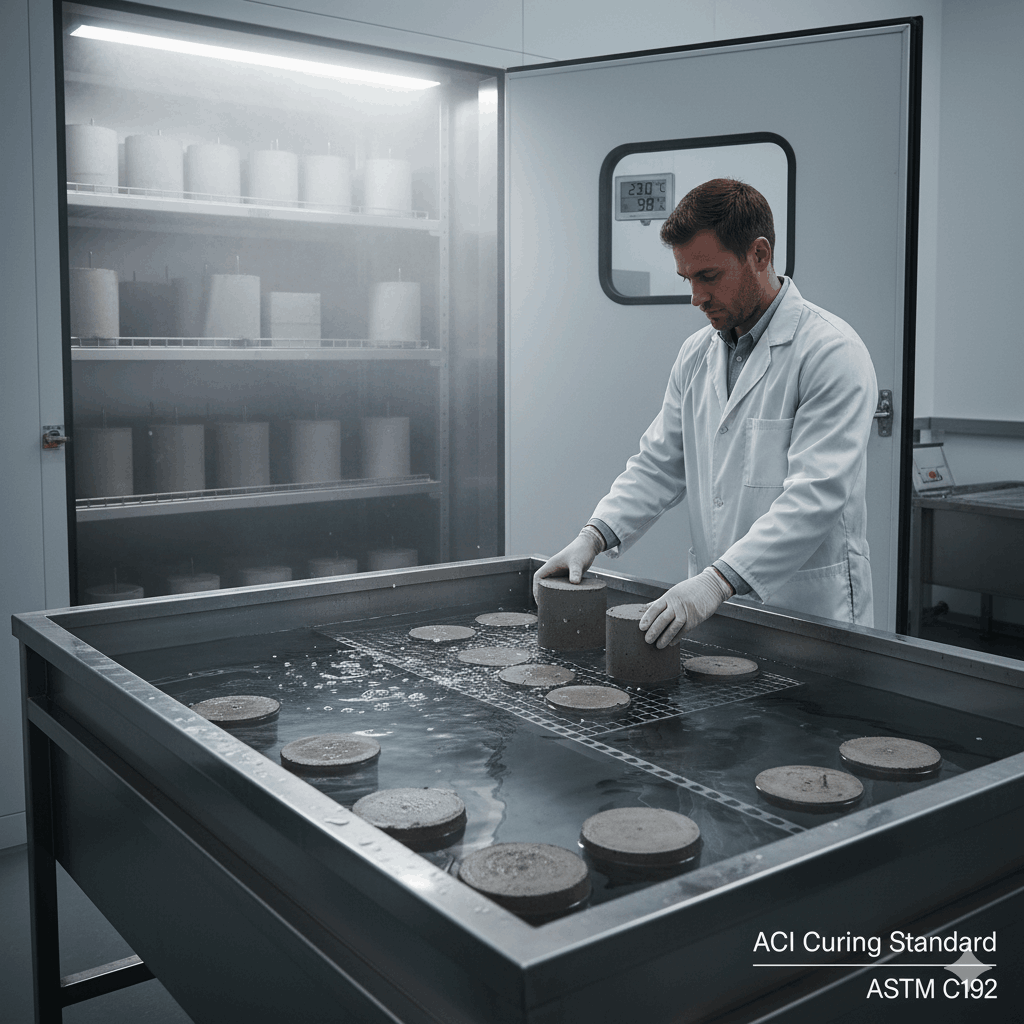

عمل‌آوری آزمونه: حیاتی‌ترین مرحله پس از نمونه گیری

یک اشتباه کوچک در این مرحله می‌تواند تمام زحمات شما را به باد دهد! عمل‌آوری (Curing) نادرست، یکی از رایج‌ترین دلایل کسب نتایج پایین کاذب در آزمایش مقاومت فشاری است.

1. عمل‌آوری اولیه (۲۴ تا ۴۸ ساعت اول در کارگاه):
   • آزمونه‌ها باید بلافاصله پس از ساخت، در مکانی امن، بدون لرزش و دور از تابش مستقیم آفتاب و باد نگهداری شوند.
   • دمای محیط باید بین ۱۶ تا ۲۷ درجه سانتی‌گراد باشد.
   • رطوبت آن‌ها باید با پوششی مناسب (مانند گونی خیس یا ورق پلاستیکی) حفظ شود تا آب بتن تبخیر نشود.
2. عمل‌آوری نهایی (در آزمایشگاه):
   • پس از انتقال به آزمایشگاه، آزمونه‌ها از قالب خارج شده و تا روز آزمایش در شرایط استاندارد (دمای ۲±۲۳ درجه سانتی‌گراد و رطوبت بالای ۹۵%) نگهداری می‌شوند. این کار معمولاً با غوطه‌ور کردن آن‌ها در حوضچه آب اشباع از آهک انجام می‌شود.



وقتی نتایج آزمایش خوب نیست: راهنمای برخورد با بتن کم‌مقاومت

دریافت گزارش آزمایش با مقاومت پایین می‌تواند استرس‌آور باشد. اما نفس عمیق بکشید! نتیجه ضعیف لزوماً به معنای فاجعه یا تخریب نیست. یک روند منطقی و مهندسی برای بررسی موضوع وجود دارد.

طبق مبحث نهم، بتن زمانی قابل قبول است که هر دو شرط زیر برقرار باشد:

1. میانگین مقاومت فشاری هر سه نمونه متوالی، از مقاومت مشخصه (f’c) بیشتر باشد.
2. مقاومت هیچ‌یک از نمونه‌ها، از ۹۰ درصد مقاومت مشخصه (۰.9f’c) کمتر نباشد.



اگر مقاومت بتن پایین بود، چه باید کرد؟

اگر شرط دوم نقض شود (مقاومت یک نمونه کمتر از ۹۰% مقاومت مشخصه باشد)، بتن “کم‌مقاومت” تلقی می‌شود. در این حالت، مراحل زیر را به ترتیب طی کنید:

1. بررسی تحلیلی توسط مهندس محاسب: در این مرحله، مهندس طراح بررسی می‌کند که آیا این کاهش مقاومت، ایمنی و ظرفیت باربری سازه را به خطر می‌اندازد یا خیر. گاهی اوقات ضرایب اطمینان موجود در طراحی، این کاهش جزئی را پوشش می‌دهند.
2. مغزه‌گیری (Core Drilling): اگر تحلیل‌ها قانع‌کننده نبود، از ناحیه مشکوک مغزه‌گیری (کرگیری) انجام می‌شود. این روش، مقاومت واقعی بتن سخت‌شده در خود سازه را به ما نشان می‌دهد و یک معیار بسیار قابل اعتماد است.
3. آزمایش بارگذاری: به عنوان آخرین راه‌حل، می‌توان عضو مورد نظر را تحت یک آزمایش بارگذاری کنترل‌شده قرار داد تا ظرفیت باربری واقعی آن در عمل سنجیده شود.
4. تصمیم نهایی: اگر در نهایت کفایت سازه‌ای عضو تأیید نشود، گزینه‌هایی مانند مقاوم‌سازی یا به عنوان آخرین راهکار، تخریب و اجرای مجدد عضو بررسی می‌شود.



نتیجه‌گیری: نمونه گیری، سرمایه‌گذاری برای آینده سازه

نمونه گیری بتن یک فرآیند اداری یا یک مرحله اضافی و پردردسر نیست؛ بلکه یک سرمایه‌گذاری هوشمندانه برای تضمین کیفیت، ایمنی و آرامش خاطر شماست. با انجام صحیح و دقیق این فرآیند، نه تنها از الزامات قانونی پیروی می‌کنید، بلکه از جان و سرمایه افرادی که در آینده از آن سازه استفاده خواهند کرد، محافظت می‌نمایید. به آن به چشم یک فرصت برای ساختن سازه‌ای مطمئن، بادوام و استاندارد نگاه کنید.
