پمپ بتن: راهنمای جامع انتخاب، کاربرد و نگهداری

پمپ بتن؛ قلب تپنده عملیات بتن‌ریزی مدرن

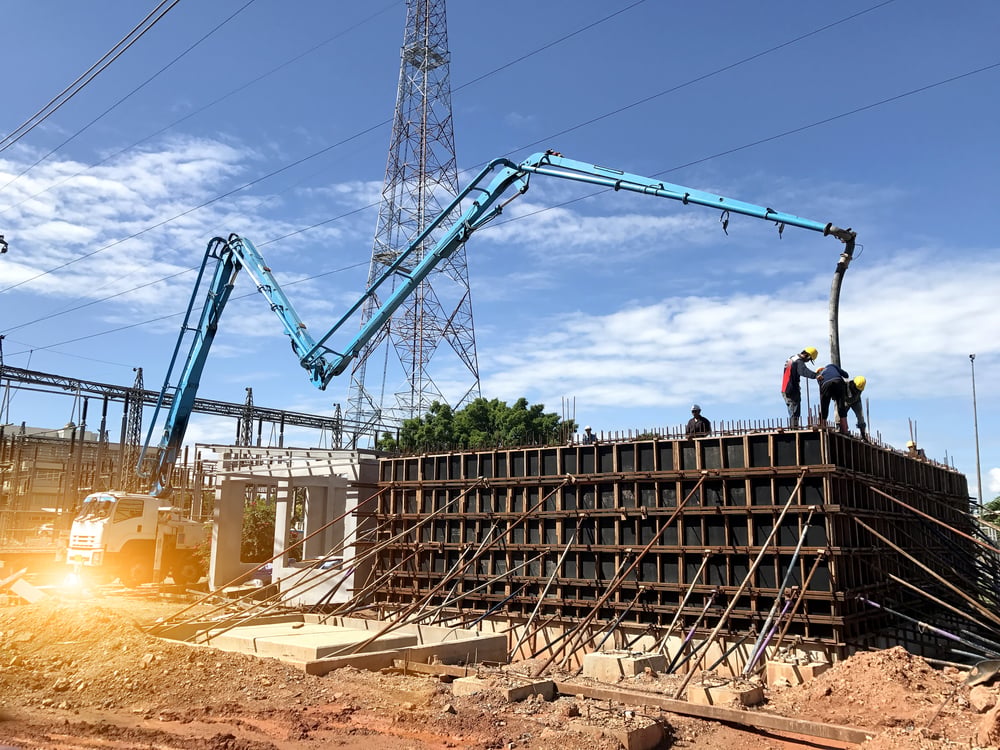

وقتی در یک پروژه چندطبقه مشاهده می‌کنید بتن با نظم و بدون هدررفت به طبقات بالا می‌رسد، در واقع کارایی «پمپ بتن دکل» (پمپ بتن هوایی مجهز به بوم) را می‌بینید. در کنار آن، در پروژه‌های کوچکتر یا فضاهای محدود، «پمپ بتن زمینی» با لوله‌ها و شلنگ‌های چیده‌شده روی زمین، بتن را آرام و پیوسته به محل مصرف می‌رساند. انتخاب درست میان این دو، می‌تواند زمان اجرا و کیفیت نهایی سازه را به‌طور محسوس بهبود دهد.

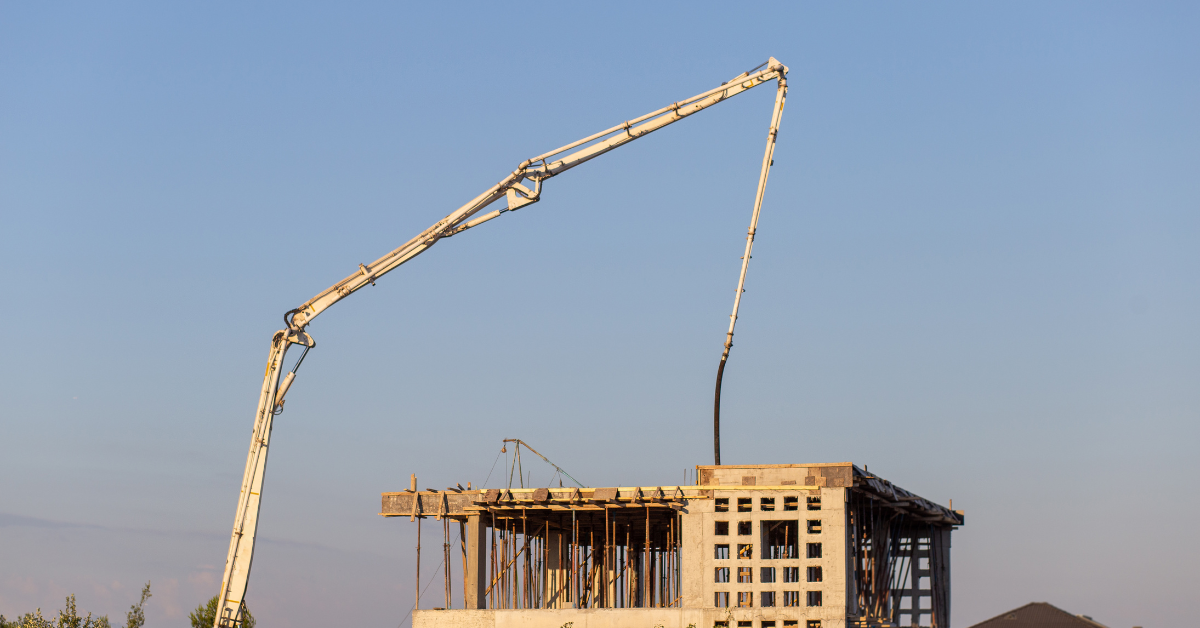

پمپ بتن چیست؟

پمپ بتن دستگاهی است که بتن آماده را از داخل قیف (هاپر) توسط سامانه پمپاژ، معمولاً پیستونی، به داخل لوله یا شلنگ رانده و تا نقطه تخلیه هدایت می‌کند. در مدل‌های «پمپ بتن دکل» یا «پمپ بتن هوایی»، یک بوم مفصلی (بازوی هیدرولیکی چندبخشی) امکان دکل بتن ریزی در ارتفاع و نقاط دور از دسترس را فراهم می‌کند. «پمپ بتن زمینی» (خطی) نیز همان کار را از طریق لوله‌های مستقر روی زمین یا مسیرهای باریک انجام می‌دهد. جایگزینی این روش با شیوه‌های سنتی مانند باکت جرثقیل یا چرخ‌دستی باعث:

• افزایش سرعت اجرا
• کاهش هدررفت و تمیزکاری اضافی
• بهبود ایمنی و کاهش فرسودگی نیروی انسانی
• یکنواختی بیشتر در تغذیه قالب‌ها
  می‌شود؛ به‌ویژه در عملیات دکل بتن ریزی در سازه‌های مرتفع، تفاوت عملکرد چشمگیر است.

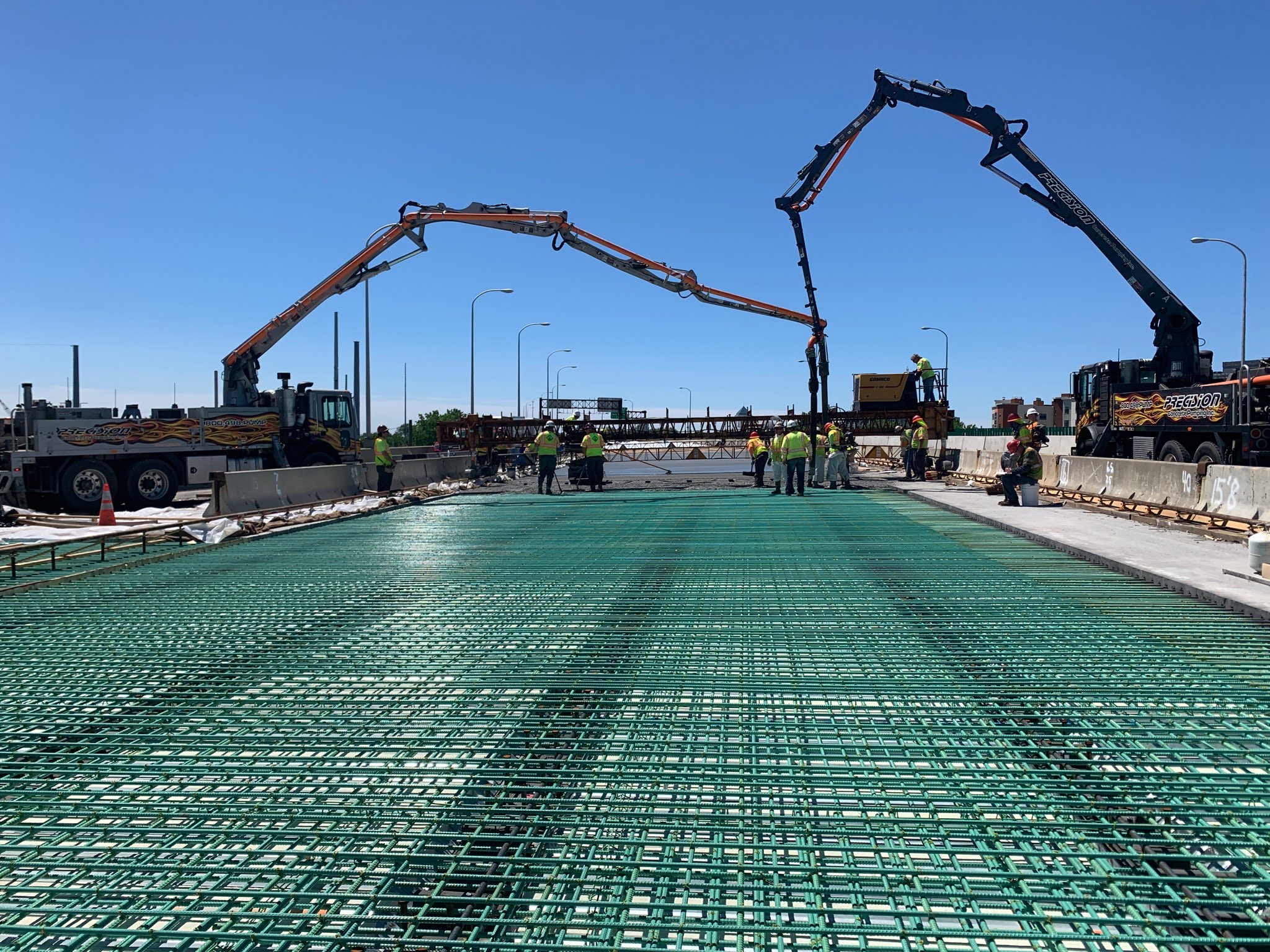

چرا پمپ بتن تا این حد مهم است؟

کاربرد اصلی پمپ بتن کنترل زمان، هزینه و کیفیت است. «پمپ بتن دکل» در پروژه‌های بلندمرتبه یا حجیم، حجم قابل‌توجهی از بتن را در هر ساعت منتقل می‌کند و نیاز به مسیرسازی موقت را حذف می‌نماید. در مقابل، «پمپ بتن زمینی» برای فونداسیون‌ها، دال‌ها، استخر و محوطه‌های محدود، گزینه‌ای اقتصادی و منعطف است. هرجا دسترسی ارتفاعی و عبور از موانع مطرح باشد، «پمپ بتن هوایی» برتری دارد؛ هرجا هزینه، سادگی و مسیرهای افقی مطرح باشد، انتخاب منطقی «پمپ بتن زمینی» است.

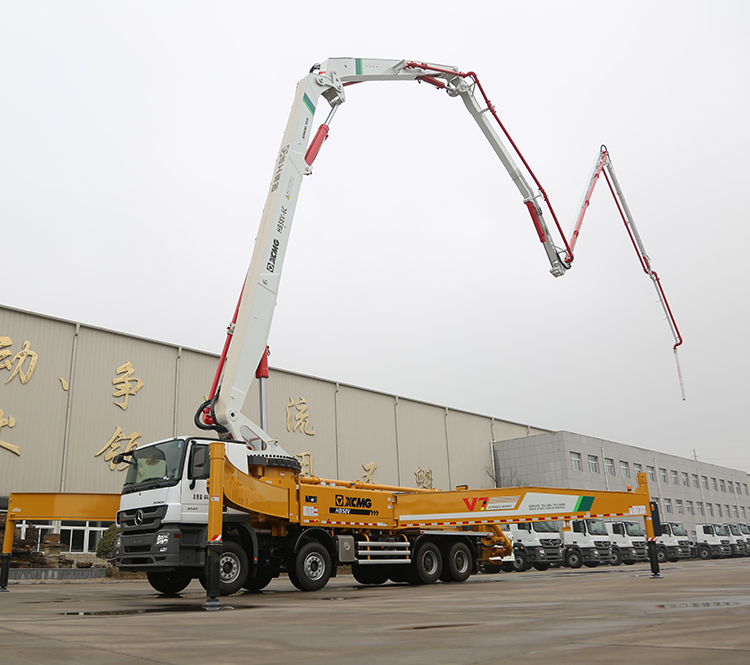

مزایای کلیدی پمپ بتن

• سرعت و بهره‌وری: افزایش ظرفیت روزانه بتن ریزی و کاهش تأخیر.
• دقت: ریختن هدفمند داخل قالب، کاهش نیاز به اصلاحات بعدی.
• کاهش نیروی انسانی غیرماهر: تمرکز بر اپراتور مجرب و تیم قالب‌بندی.
• دسترسی: امکان انتقال افقی صدها متر و عمودی ده‌ها متر (بسته به نوع پمپ و طرح اختلاط).
• کیفیت بتن: کاهش نیاز به آب اضافی، کاهش جمع‌شدگی و ترک‌های ناشی از نسبت آب به سیمان زیاد.
• کاهش ضایعات و آلودگی محیط کار: بتن مستقیماً به محل مصرف می‌رسد.
• ایمنی: کاهش ترافیک داخلی کارگاه و جابجایی‌های خطرناک دستی.

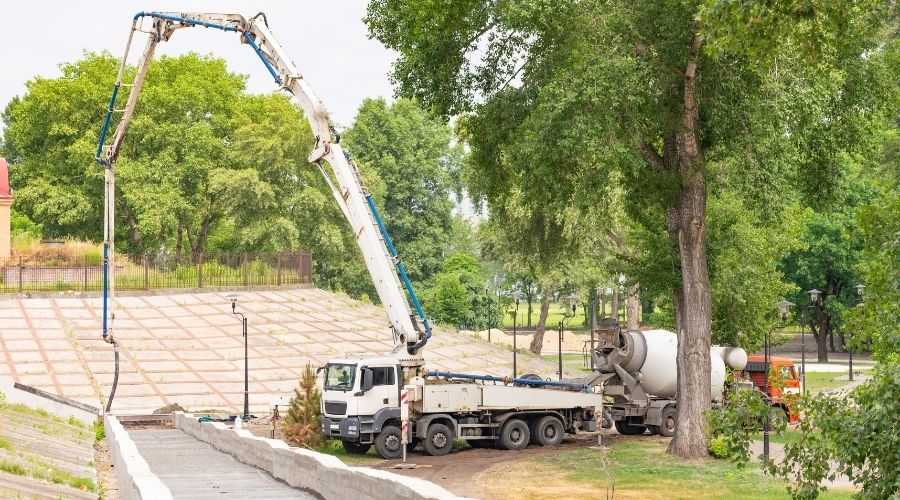

پمپ بتن چگونه کار می‌کند؟

1. بتن از میکسر یا تراک میکسر داخل قیف ریخته می‌شود؛ همزن قیف از جداشدگی و ته‌نشینی جلوگیری می‌کند.
2. یک پیستون در مرحله مکش، بتن را به داخل سیلندر می‌کشد.
3. پیستون مقابل در همان لحظه بتنِ سیلندر پرشده قبلی را با فشار به داخل لوله اصلی می‌راند.
4. در انتهای کورس، شیر تعویض (S-Valve یا شوت تعویض) مسیر را برای سیلندر دیگر باز می‌کند.
5. سامانه هیدرولیک (موتور دیزلی یا برقی + پمپ هیدرولیک) نیروی لازم را فراهم می‌سازد. ظرفیت و فشار:

• فشار کاری پمپ‌های سنگین می‌تواند به چندصد بار برسد.
• دبی برخی مدل‌های ویژه: تا حدود ۲۰۰ مترمکعب بر ساعت (در شرایط ایده‌آل و بتن پمپ‌پذیر استاندارد). دیگر فناوری‌ها:
• پمپ پریستالتیک: مناسب حجم پایین، مسیرهای کوتاه، مخلوط‌های خاص یا شاتکریت سبک؛ محدودیت در فشار و مسافت (تقریباً تا ۳۰ متر عمودی / ۹۰ متر افقی).
• پمپ سانتریفیوژ: بیشتر برای دوغاب و مواد ساینده یا حفره‌پرکنی در معادن و لایروبی؛ کمتر مناسب بتن سازه‌ای با سنگدانه درشت.

دسته‌بندی کاربردی انواع پمپ بتن

3. الف) بر اساس شیوه استقرار

• پمپ بتن دکل (پمپ بتن هوایی): نصب روی کامیون، دارای بوم مفصلی؛ مناسب دکل بتن ریزی برج‌ها، پل‌ها و مخازن.

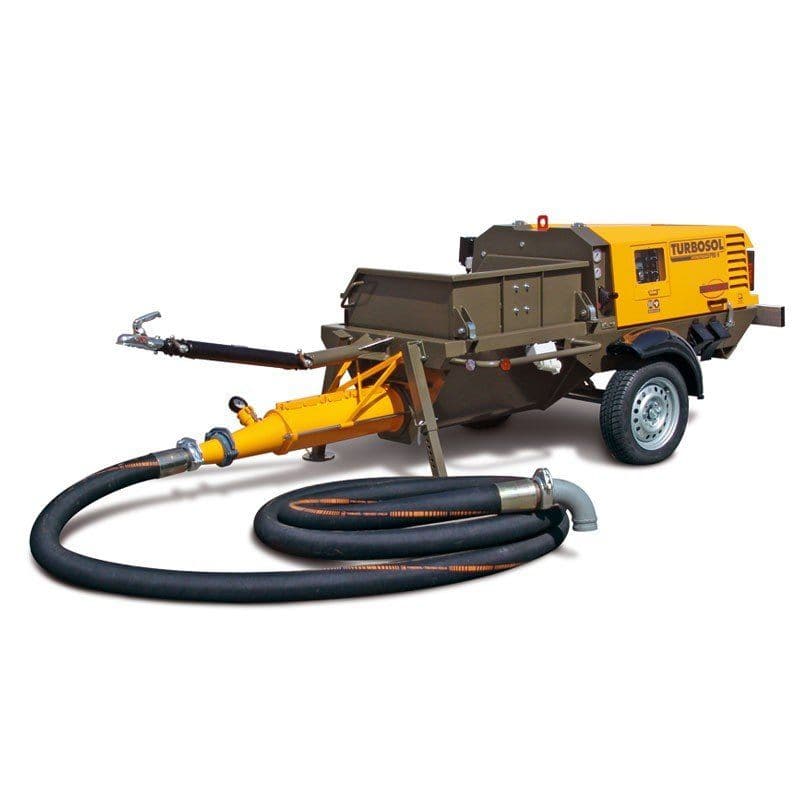

• پمپ بتن زمینی (Line / Trailer): نصب روی تریلر یا شاسی ثابت؛ انتقال بتن از طریق لوله و شلنگ روی زمین؛ مناسب فونداسیون‌ها، کف‌ها، استخر و پروژه‌های بازسازی.
• سامانه ترکیبی (میکسر پمپی): ترکیب مخلوط‌کن و پمپ؛ مناسب مناطق دورافتاده با حجم متوسط.

ب) بر اساس مکانیسم پمپاژ

• پیستونی: رایج‌ترین و مناسب انواع کاربری (دکل و زمینی).
• پریستالتیک: برای ملات‌ها یا شاتکریت سبک با حجم پایین.
• سانتریفیوژ: بیشتر برای دوغاب‌های ریزدانه، نه بتن سازه‌ای معمول.

پ) بر اساس منبع انرژی

• دیزلی: توان بالا، مناسب فضای باز و پروژه‌های بزرگ.
• برقی: صدای کمتر و مناسب فضاهای بسته (تونل، محیط شهری پرتراکم).

ت) بر اساس کاربری ویژه

• شاتکریت: برای تثبیت شیب، لاینینگ تونل، ترمیم.
• دوغاب‌پمپ: برای تزریق و پرکردن حفرات.

نکته: در انتخاب بین پمپ بتن دکل و پمپ بتن زمینی، شعاع دسترسی، محدودیت ارتفاع، تراکم سایت و برنامه زمانی نقش اصلی دارند.

کاربرد های پمپ بتن

• ساختمان‌های بلند (ستون، هسته مرکزی، دیوار برشی، سقف)
• پل‌ها و بزرگراه‌ها (دال عرشه، کوله، فونداسیون عمیق)
• سد و کانال و سازه هیدرولیکی
• تونل و فضاهای زیرسطحی (لاینینگ شاتکریت، پوشش ثانویه)
• فونداسیون‌ها و دال‌های صنعتی
• استخر، محوطه‌سازی، شالوده سوله
• قطعات پیش‌ساخته (تغذیه قالب‌ها)
• پرکردن حفرات در معادن یا گودبرداری‌های تحکیم‌شده

نمونه‌های الهام‌بخش جهانی

• پروژه برج خلیفه – رکورد جهانی پمپاژ عمودی

  بر اساس گزارش رسمی Putzmeister، در ساخت برج خلیفه دبی، پمپ‌های بتن BSA ۱۴۰۰۰ SHP-D توانستند بتن را تا ارتفاع ۶۰۶ متر پمپاژ کنند و رکورد جهانی ثبت کنند. این پروژه با قرار دادن ۱۶۵,۰۰۰ متر مکعب بتن طی ۳۲ ماه، اثبات کرد که فناوری پمپاژ بتن می‌تواند حتی غیرممکن‌ترین پروژه‌ها را عملی کند.

• مطالعه میدانی Kansas DOT – مقایسه عملکرد

  وزارت حمل‌ونقل کانزاس مطالعه جامعی روی ۶ پروژه پل انجام داد که نشان می‌دهد پمپ‌های هوایی به طور مداوم بیش از ۱۵۰ یارد مکعب در ساعت تولید می‌کنند، در حالی که نظارت بر فشار نشان داد فشار عملیاتی واقعی بین ۲۰۰-۸۰۰ psi متغیر است.

چگونه پمپ بتن مناسب را انتخاب کنیم + چک‌لیست:

1. مقیاس و حجم: برج و پروژه حجیم = پمپ بتن هوایی؛ مسکونی و خرد = زمینی.
2. دسترسی و موانع: مناطق مجاور خطوط برق یا فضای تنگ = پمپ زمینی + شلنگ انعطاف‌پذیر.
3. ارتفاع و فاصله: نیاز به شعاع و ارتفاع زیاد = بوم بلند.
4. نوع بتن: اندازه حداکثر سنگدانه، اسلامپ، روان‌کننده‌ها. بتن باید پمپ‌پذیر (عدم جداشدگی و آب‌اندازی غیرعادی) باشد.
5. بودجه و هزینه چرخه عمر: هزینه اولیه + نگهداری + مصرف سوخت/برق.
6. محدودیت صدا یا آلایندگی: محیط شهری یا تونل = برقی.
7. خدمات پس از فروش: دسترسی به قطعات یدکی حیاتی (شیر S، پیستون، حلقه سایشی، واشرها).
8. زمان‌بندی: فشار زمانی بالا = ظرفیت دبی بیشتر (پمپ بتن هوایی یا مدل فشارقوی).
9. شرایط آب و هوا: محافظت از لوله‌ها در گرما (جلوگیری از گیرکردن)، حفظ دمای بتن در سرما.

جدول مقایسه پمپ بتن هوایی و پمپ بتن زمینی:

ویژگی	پمپ بتن هوایی	پمپ بتن زمینی
نوع نصب	کامیون‌سوار	تریلرسوار یا ثابت
شعاع عملکرد	بسیار زیاد، عمودی و افقی (دارای بوم)	محدود به طول شلنگ، بیشتر افقی (تا ۳۰۰ متر افقی و ۸۰ متر عمودی)
سرعت پمپاژ	بسیار بالا (تا ۱۵۰+ یارد مکعب در ساعت)	بالا (۳۰ تا ۱۰۰ مترمکعب در ساعت)
حجم پروژه	بزرگ مقیاس (برج‌ها، سدها، پل‌ها)	کوچک تا متوسط (مسکونی، فونداسیون، پیاده‌رو)
پیچیدگی عملیات	نیاز به اپراتور ماهرتر	نسبتاً آسان‌تر
هزینه خرید	بالاتر	پایین‌تر
مانورپذیری در سایت	کمتر در فضاهای تنگ (به دلیل ابعاد بزرگ)	بسیار خوب در فضاهای محدود
نیروی انسانی	کمتر (یک نفر برای کنترل از راه دور)	متوسط تا زیاد (برای هدایت شلنگ)

مقایسه خلاصه

• هوایی: سرمایه‌گذاری بالاتر، اپراتور متخصص، سرعت و دسترسی سه‌بعدی، نیروی انسانی کمتر در نقطه تخلیه.
• زمینی: انعطاف در سایت‌های باریک، هزینه پایین‌تر، نیاز به نیروی هدایت شلنگ بیشتر، محدودیت ارتفاع نسبت به بوم.

یک تجربه میدانی در یک پروژه ویلایی، نگرانی کارفرما درباره آسیب به باغچه باعث شد به جای پمپ بتن هوایی، پمپ خطی با مسیر لوله‌گذاری کنترل‌شده انتخاب کنیم. بتن‌ریزی استخر بدون کوچک‌ترین لطمه به محوطه انجام شد. این نمونه ساده نشان می‌دهد انتخاب نوع پمپ فقط مسئله فنی نیست؛ مدیریت انتظارات و شرایط محیطی نیز مهم است.

ایمنی در عملیات پمپاژ

الف) پیش از راه‌اندازی:

• ارزیابی زمین: استقرار روی سطح پایدار، عدم نزدیکی به گودال یا شیب سست.
• فاصله ایمن از خطوط برق: حداقل ۶ متر (ولتاژهای بالاتر = فاصله بیشتر).
• استقرار کامل جک‌های تعادل و قفل ایمنی قبل از باز کردن بوم.

ب) حین کار:

• بررسی مستمر سایش لوله‌ها و اتصالات؛ تعویض قطعه فرسوده پیش از رخداد.
• عدم ورود دست به قیف یا همزن تا توقف کامل، صفر شدن فشار و قفل اضطراری.
• ممنوعیت استفاده از لوله آلومینیومی برای بتن سازه‌ای (احتمال واکنش با قلیائیت و ایجاد حفرات).
• کنترل فشار: افزایش ناگهانی علامت انسداد است؛ توقف، تخلیه کنترل‌شده، حل ریشه مشکل.
• عدم رفع گرفتگی با هوای فشرده (خطر انفجار پرتابی).

پ) ارتباطات:

• استفاده از علائم یا بی‌سیم واضح بین اپراتور، مسئول قالب، و تیم انتهای خط. ت) سامانه‌های ایمنی:
• دکمه توقف اضطراری (E-Stop)، سنسور زاویه بوم، هشدار فشار بیش از حد.

نگهداری و عیب‌یابی پمپ بتن:

• روزانه: پاکسازی بتن با توپ اسفنجی + آب، بررسی سطح روغن هیدرولیک، گریس‌کاری نقاط، چک نشتی.
• هفتگی: بررسی ضخامت لوله‌ها (محل زانویی بیشترین سایش)، صافی‌ها، اتصالات برق.
• ماهانه: تست عملکرد شیر تعویض، اندازه‌گیری فشار سیستم تحت بار.
• دوره‌ای (بر اساس دفترچه سازنده: مثلاً ۵۰ / ۲۵۰ / ۵۰۰ / ۱۰۰۰ ساعت): سرویس کامل هیدرولیک، کنترل گشتاور پیچ‌های بحرانی، کالیبراسیون سنسورها. مشکلات رایج:

1. گرفتگی (Blockage): معمولاً به علت طرح اختلاط ناهماهنگ (اسلامپ خیلی کم، سنگدانه درشت خارج از محدوده). راهکار: شست‌وشوی منظم، افزودنی روان‌کننده سازگار، کنترل دمای بتن.
2. افت دبی: نشتی داخلی پیستون یا فرسودگی حلقه سایشی. تعویض قطعه.
3. داغی روغن: بارگذاری مستمر، انسداد مسیر برگشت یا کمبود سطح روغن. خنک‌کاری و تمیزکاری رادیاتور هیدرولیک.
4. ارتعاش غیرعادی: سایش یاتاقان همزن یا عدم تراز پمپ. توقف و تعمیر پیشگیرانه.
5. جداشدگی در انتهای خط: اسلامپ بالا یا لرزش طولانی. اصلاح مخلوط و کاهش طول زمان ماند.

فناوری‌های نوین

• کنترل از راه دور وایرلس پایدار و مقاوم در برابر تداخل.
• پایش هوشمند سایش لوله و گزارش‌دهی سرویس.
• بوم‌های با مقاطع سبک‌تر (فولاد پرمقاومت یا کامپوزیت) برای افزایش طول بدون اضافه وزن.
• الگوریتم‌های کاهش مصرف سوخت (تنظیم دور موتور متناسب با دبی لحظه‌ای).
• سیستم‌های خودکار شست‌وشو و ثبت لاگ عملکرد (برای دفاتر کنترل کیفیت).

نکات کلیدی درباره بتن پمپ

• اسلامپ معمول: حدود ۸ تا ۱۴ سانتی‌متر (بسته به نیاز عضو سازه‌ای و محدودیت جداشدگی).
• حداکثر اندازه سنگدانه: معمولاً کمتر از ۱/۳ قطر داخلی لوله یا حدود ۳۰ تا ۳۲ میلی‌متر (برای لوله‌های متداول).
• استفاده از روان‌کننده یا فوق‌روان‌کننده استاندارد برای کاهش نسبت آب به سیمان و حفظ کارایی.
• پیش‌روغن‌کاری خط: عبور ملات یا دوغاب سیمانی پیش از بتن اصلی برای کاهش اصطکاک اولیه.

خطاهای رایج درباره پمپ بتن که باید پرهیز کرد

• پر کردن قیف تا حدی که سطح همزن آزاد نباشد (خطر گیرکردن).
• رها کردن بتن در خط پس از توقف طولانی بدون شست‌وشو (گیرش و انسداد).
• تنظیمات خودسرانه فشار اطمینان (Relief Valve) بدون هماهنگی با تکنسین.
• استفاده از ترکیبات تسریع‌کننده ناسازگار با دمای محیط (افزایش خطر گیرش داخل خط).
• بی‌توجهی به زانویی‌ها: نقاط اول سایش و شروع ترک.

جمع‌بندی

پمپ بتن تنها یک «ماشین» نیست؛ یک «مزیت رقابتی» برای پیمانکاران است. انتخاب صحیح نوع پمپ، بررسی طرح اختلاط، اجرای برنامه نگهداری پیشگیرانه و رعایت اصول ایمنی، چهار ستون موفقیت در عملیات پمپاژ به‌شمار می‌روند. سرمایه‌گذاری روی آموزش اپراتور و مستندسازی سرویس‌ها، هزینه نیست؛ بیمه آینده پروژه است.
