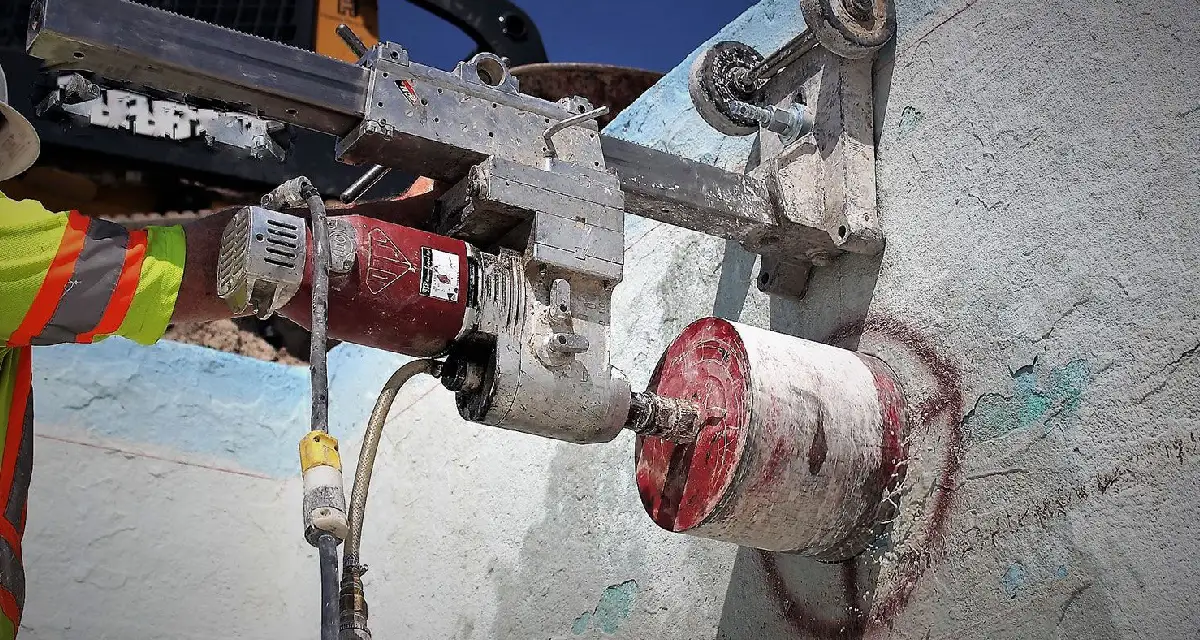

کرگیری بتن (Concrete Core Drilling) چیست؟
کرگیری بتن که در صنعت با نام مغزه‌گیری بتن نیز شناخته می‌شود، فرآیند تخصصی برش و حفر سوراخ‌های کاملاً استوانه‌ای در بتن سخت‌شده، سنگ یا آسفالت است. این عملیات با استفاده از دستگاه‌های حفاری دورانی و مته‌های ویژه‌ای به نام مته‌های کرگیری (Core Bits) که نوک آن‌ها با سگمنتهای الماسی پوشانده شده، انجام می‌گیرد.
برخلاف روش‌های تخریبی مانند استفاده از چکش برقی (پیکور) که با ایجاد ضربه و ارتعاشات شدید همراه است و به ساختار اطراف آسیب می‌زند، کرگیری یک برش تمیز، دقیق و بدون ارتعاش ایجاد می‌کند. این ویژگی آن را به روشی ایده‌آل برای پروژه‌های حساس ساختمانی و عمرانی تبدیل کرده است، جایی که حفظ یکپارچگی سازه در اولویت قرار دارد. این فرآیند هم برای نمونه‌برداری جهت آزمایش و هم برای ایجاد بازشو جهت عبور تأسیسات کاربرد حیاتی دارد.

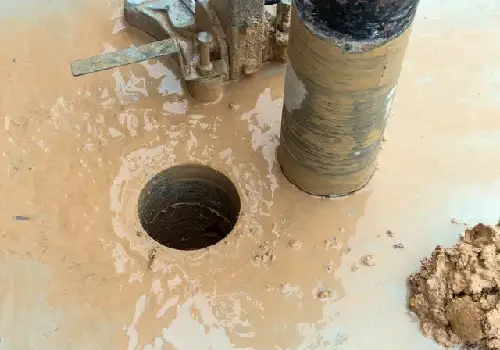

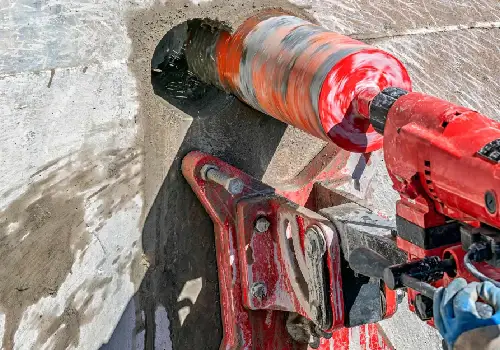

کاربردهای اصلی و پروژه‌های نیازمند کرگیری بتن
کرگیری بتن در طیف وسیعی از پروژه‌ها، از ساخت‌وسازهای جدید گرفته تا بازسازی و تعمیرات، نقشی کلیدی ایفا می‌کند.
۱. نصب و عبور تأسیسات (M&E Installations)
یکی از رایج‌ترین دلایل استفاده از کرگیری بتن، ایجاد مسیرهای دقیق برای سیستم‌های مکانیکی و الکتریکی است.
- لوله‌کشی: عبور لوله‌های آب و فاضلاب، سیستم‌های اطفاء حریق (اسپرینکلر) و لوله‌های گرمایشی.
- تهویه مطبوع (HVAC): ایجاد بازشو برای داکت‌ها و لوله‌های سیستم‌های سرمایشی و گرمایشی.
- تأسیسات الکتریکی: عبور سینی کابل‌های برق، شبکه‌های کامپیوتری و سیستم‌های مخابراتی.
۲. ارزیابی و آزمایش سازه (Structural Assessment)
این کاربرد برای اطمینان از کیفیت و ایمنی سازه‌ها حیاتی است.
- آزمایش مقاومت فشاری: استخراج نمونه‌های استوانه‌ای (مغزه) برای ارسال به آزمایشگاه و تعیین مقاومت واقعی بتن. این کار طبق استانداردهای معتبر جهانی مانند ASTM C42 انجام می‌شود که شرایط نمونه‌برداری، آماده‌سازی و آزمایش را مشخص می‌کند.
- آنالیزهای شیمیایی و فیزیکی: بررسی عمق کربناتاسیون، نفوذ یون کلرید، تخلخل و دیگر پارامترهای دوام بتن.
- تست‌های سازه‌ای در پروژه‌های بازسازی: ارزیابی وضعیت بتن در ساختمان‌های قدیمی برای طراحی نقشه‌های مقاوم‌سازی.
۳. مقاوم‌سازی و تعمیرات سازه‌ای
- کاشت میلگرد و انکر بولت: حفر سوراخ‌هایی با ابعاد دقیق برای نصب میلگردهای جدید یا بولت‌های شیمیایی و مکانیکی جهت تقویت سازه.
- حذف بتن آسیب‌دیده: جداسازی دقیق بخش‌های معیوب یا کرموی بتن بدون آسیب رساندن به نواحی سالم اطراف.
۴. پروژه‌های زیرساختی و صنعتی
- تونل‌سازی و مترو: ایجاد حفره برای نصب تجهیزات، زهکشی یا نمونه‌برداری.
- صنایع نفت و گاز: برای نصب پایپینگ و تجهیزات در پالایشگاه‌ها و سکوهای نفتی.
- نصب خطوط انتقال انرژی: عبور کابل‌های فشار قوی از دیوارهای بتنی پست‌های برق.
تجهیزات تخصصی کرگیری بتن: اجزای یک سیستم کامل
- موتور کرگیری (Drill Motor): قلب سیستم که نیروی چرخشی لازم را تأمین می‌کند. این موتورها می‌توانند برقی، هیدرولیک یا پنوماتیک باشند و دارای گیربکس‌های چندسرعته برای تنظیم دور بر اساس قطر مته و سختی بتن هستند.
- پایه و ستون (Rig/Stand): دستگاه برای دقت و ایمنی باید کاملاً ثابت باشد. این پایه با استفاده از انکر بولت یا سیستم وکیوم به سطح بتن محکم می‌شود و امکان حرکت روان موتور در راستای عمودی را فراهم می‌کند.
- مته کرگیری (Core Barrel): لوله فولادی توخالی است که سگمنتهای الماسی به نوک آن جوش داده شده‌اند. طول این مته‌ها میتواند از ۳۰ سانتیمتر تا چندین متر (با استفاده از رابط) متغیر باشد.
- سگمنتهای الماسی (Diamond Segments): بخش برنده مته که از ترکیب پودر فلزات (ماتریکس) و ذرات الماس صنعتی ساخته شده است. سختی ماتریکس بر اساس نوع مصالح (بتن نرم، سخت، آسفالت) انتخاب می‌شود تا الماس‌ها به صورت بهینه مصرف شوند.
مقایسه و مشخصات فنی انواع دستگاه کرگیری بتن

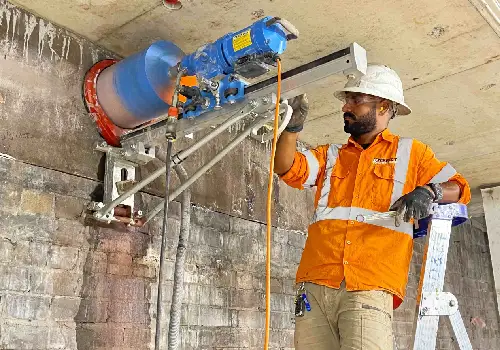

روش‌های مختلف کرگیری بتن: تحلیل عمیق تَر و خشک
کرگیری مرطوب (Wet Core Drilling)
این روش، استاندارد طلایی صنعت است. در این تکنیک، آب به طور مداوم از طریق شفت چرخنده به نوک مته پمپ می‌شود. آب چندین نقش حیاتی ایفا می‌کند:
- خنک‌کاری: اصطکاک شدید بین الماس و بتن حرارت بسیار بالایی تولید می‌کند. آب این حرارت را جذب کرده و از ذوب شدن ماتریکس سگمنت و سوختن الماس‌ها جلوگیری می‌کند.
- شستشوی براده‌ها: آب، پودر بتن حاصل از برش (دوغاب یا Slurry) را از شیار برش شسته و به بیرون هدایت می‌کند. این کار از گیر کردن مته و کاهش سرعت برش جلوگیری می‌کند.
- کنترل گرد و غبار: مهم‌ترین مزیت بهداشتی این روش، حذف کامل گرد و غبار حاوی سیلیس است که استنشاق آن بسیار خطرناک و سرطان‌زاست.
کرگیری خشک (Dry Core Drilling)
این روش تنها در شرایطی خاص استفاده می‌شود که حضور آب مطلقاً ممنوع است (مثلاً در نزدیکی تجهیزات حساس الکترونیکی یا در فضاهایی با کف‌پوش چوبی).
- چالش‌ها: در غیاب آب، حرارت باید از طریق هوا دفع شود که کارایی بسیار کمتری دارد. به همین دلیل مته‌های کرگیری خشک دارای شیارهای بزرگ‌تری برای عبور هوا هستند و سرعت کار بسیار پایین‌تر است. اپراتور باید به صورت متناوب حفاری را متوقف کند تا مته خنک شود.
- خطر اصلی: تولید حجم عظیمی از گرد و غبار خطرناک سیلیس. استفاده از سیستم‌های مکنده صنعتی قدرتمند (Dust Extraction Systems) که مستقیماً به دستگاه متصل می‌شوند، در این روش الزامی است.
مراحل کرگیری بتن: یک فرآیند گام به گام و دقیق
- برنامه‌ریزی و بررسی محل (Site Inspection & Planning):
- شناسایی موانع: قبل از هر کاری، محل باید با استفاده از ابزارهای اسکنر بتن (مانند GPR یا فروسکن) بررسی شود تا محل دقیق میلگردها، لوله‌ها و کابل‌های برق مشخص گردد. حفاری روی میلگردهای اصلی میتواند یکپارچگی سازه را به خطر اندازد.
- علامت‌گذاری دقیق: مرکز و محیط سوراخ مورد نظر با دقت روی سطح بتن مشخص می‌شود.
- انتخاب و نصب تجهیزات (Equipment Setup):
- پایه دستگاه دقیقاً روی مرکز علامت‌گذاری شده قرار گرفته و با انکر بولت یا وکیوم کاملاً به سطح محکم می‌شود. تراز بودن ستون دستگاه چک می‌شود.
- موتور روی پایه نصب شده و مته با قطر و طول مناسب به آن متصل می‌گردد. اتصال آب (در روش تر) یا سیستم مکنده (در روش خشک) برقرار می‌شود.
- شروع حفاری (Drilling Process):
- اپراتور ابتدا یک شیار اولیه کم‌عمق با دور پایین ایجاد می‌کند تا از لغزش مته جلوگیری شود.
- سپس با انتخاب سرعت مناسب بر اساس قطر مته و سختی بتن، حفاری با فشار یکنواخت ادامه می‌یابد. اپراتور باید به صدای دستگاه و وضعیت خروج دوغاب دقت کند تا از عملکرد صحیح مته مطمئن شود.
- خروج مغزه و اتمام کار (Core Extraction & Cleanup):
- پس از رسیدن به عمق مورد نظر، دستگاه متوقف و مته از سوراخ خارج می‌شود.
- نمونه استوانه‌ای (مغزه) با استفاده از ابزار مخصوصی مانند انبر مغزه‌گیر یا شکستن آن در پایه، از داخل سوراخ بیرون کشیده می‌شود.
- در نهایت، دوغاب و آب اضافی از محل جمع‌آوری و پاک‌سازی می‌شود.
چالش‌های کرگیری بتن در جهت‌های مختلف (افقی، عمودی و سربالا)
- کرگیری عمودی (کف): ساده‌ترین حالت به دلیل کمک گرفتن از نیروی جاذبه.
- کرگیری افقی (دیوار): نیازمند تثبیت دقیق پایه و کنترل خروج آب.
- کرگیری سربالا (سقف): دشوارترین و خطرناک‌ترین حالت که نیازمند مهارت بالای اپراتور، سیستم مدیریت آب بسیار قوی و رعایت حداکثری نکات ایمنی است.
مزایای کرگیری بتن نسبت به سایر روش‌ها
- دقت بالا: ایجاد سوراخ‌هایی با تلرانس میلی‌متری، برخلاف لبه‌های نامنظم و غیردقیق تخریب با چکش برقی.
- عدم ایجاد ارتعاش: کرگیری یک فرآیند برشی است، نه ضربه‌ای. این ویژگی از ایجاد ترک‌های مویی در اطراف محل حفاری جلوگیری کرده و برای کار روی سازه‌های حساس یا قدیمی ایده‌آل است.
- سر و صدای کمتر: اگرچه بی‌صدا نیست، اما نویز ناشی از کرگیری به مراتب کمتر از صدای گوش‌خراش چکش‌های تخریب است.
- توانایی برش بتن مسلح: مته‌های الماسی به راحتی قادر به بریدن میلگردهای داخل بتن هستند، کاری که برای روش‌های دیگر تقریباً غیرممکن یا بسیار مخرب است.
- تمیزی کار: به خصوص در روش تَر، با مدیریت صحیح آب و دوغاب، محیط کار بسیار تمیزتر از عملیات تخریب باقی می‌ماند.
هزینه‌های کرگیری بتن: چه عواملی قیمت را تعیین می‌کنند؟
قیمت کرگیری بتن معمولاً به صورت “اینچ-قطر در متر-طول” محاسبه می‌شود، اما عوامل زیر در قیمت نهایی بسیار تاثیرگذارند:
- قطر و عمق حفاری: عامل اصلی قیمت‌گذاری کرگیری بتن. هرچه قطر و عمق بیشتر باشد، زمان و استهلاک مته نیز بیشتر است.
- تراکم آرماتور (بتن مسلح): حفاری در بتنی که شبکه میلگرد متراکمی دارد، سرعت کار را به شدت کاهش داده و هزینه را تا ۲ برابر افزایش می‌دهد.
- موقعیت حفاری: حفاری در سقف (سربالا) سخت‌ترین و گران‌ترین نوع است. پس از آن حفاری افقی روی دیوار و در نهایت حفاری عمودی روی کف قرار دارد.
- شرایط دسترسی: نیاز به داربست، کار در ارتفاع، یا محدودیت فضا برای استقرار دستگاه، هزینه‌ها را افزایش می‌دهد.
- تعداد کل سوراخ‌ها: برای پروژه‌های بزرگ با تعداد سوراخ زیاد، معمولاً تخفیف حجمی در نظر گرفته می‌شود.
نتیجه‌گیری
کرگیری بتن، فراتر از یک تکنیک ساده حفاری، یک ابزار مهندسی دقیق و ضروری در صنعت ساخت‌وساز مدرن است. این روش با ارائه راه‌حلی تمیز، دقیق و ایمن، به مهندسان و پیمانکاران اجازه می‌دهد تا پیچیده‌ترین چالش‌های مربوط به تأسیسات و ارزیابی سازه را بدون به خطر انداختن یکپارچگی بنا حل کنند. درک صحیح از کاربردها، تجهیزات، روش‌های اجرا و مهم‌تر از همه، رعایت اصول ایمنی، تضمین‌کننده موفقیت هر پروژه‌ای است که به این تکنیک پیشرفته متکی است.
سوالات متداول
۱. آیا کرگیری باعث نشت آب در آینده می‌شود؟
خیر. پس از عبور لوله، فضای خالی اطراف آن با استفاده از مواد آب‌بند تخصصی (مانند گروت‌های انبساطی یا ماستیک‌های پلی‌یورتان) کاملاً پر و آب‌بند می‌شود.
۲. حداکثر قطر و عمق قابل حفاری چقدر است؟
با تجهیزات استاندارد میتوان قطرهایی از ۲ سانتیمتر تا بیش از ۱ متر را حفاری کرد. عمق نیز با استفاده از رابطهای افزایش طول مته میتواند به چندین متر برسد.
۳. کرگیری یک دیوار آجری با بتنی چه تفاوتی دارد؟
آجر بسیار نرمتر از بتن است و نیاز به متههایی با سگمنتهای سختتر دارد تا از سایش سریع جلوگیری شود. فرآیند کلی مشابه است اما سرعت کار در آجر بسیار بالاتر است.
