دال چیست؟ ستون فقرات افقی ساختمان
دال بتنی (Concrete Slab) یکی از حیاتی‌ترین اجزای سازه‌ای در ساختمان‌های مدرن است. این عنصر سازه‌ای در واقع یک صفحه افقی با ضخامت نسبتاً کم است که وظیفه اصلی آن، تحمل بارهای مرده (مانند وزن خود و تیغه‌ها) و بارهای زنده (مانند وزن افراد و اثاثیه) و انتقال امن آنها به سیستم باربر عمودی، یعنی تیرها و ستون‌ها، می‌باشد. دال‌ها که به عنوان سقف طبقات و کف نهایی سازه عمل می‌کنند، بر اساس نحوه انتقال بار و سیستم اجرایی، به انواع مختلفی تقسیم می‌شوند که در ادامه به تفصیل آنها را بررسی خواهیم کرد.

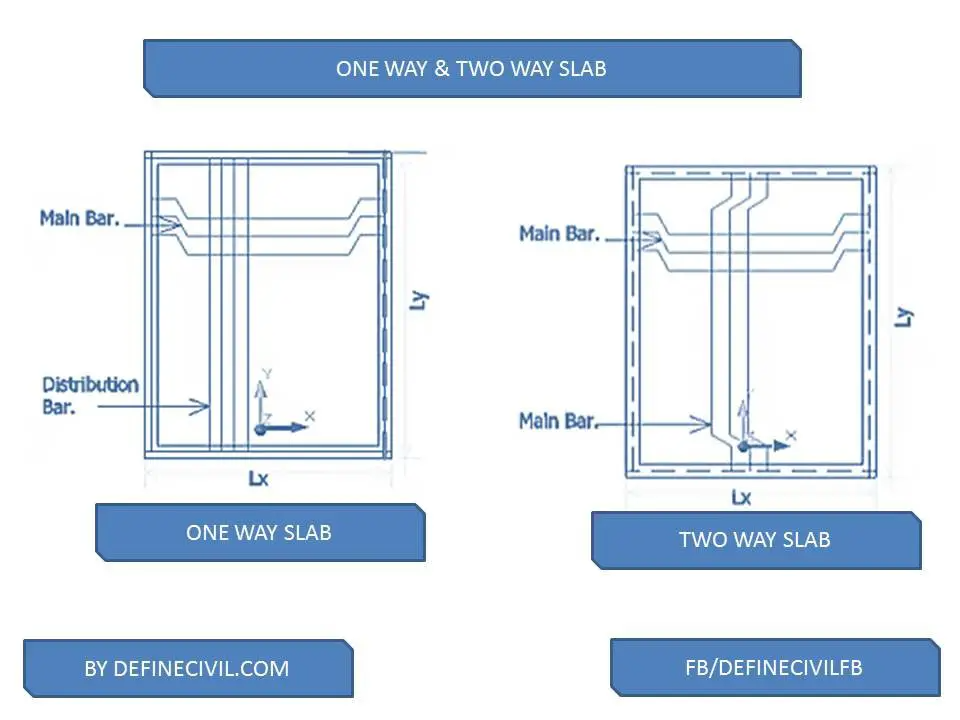

دسته‌بندی و انواع دال بتنی: تفاوت دال یک طرفه و دال دو طرفه
اساسی‌ترین و مهم‌ترین دسته‌بندی و انواع دال بتنی بر اساس نحوه انتقال بار و رفتار خمشی آن‌هاست. تمام دال‌های بتنی در یکی از این دو گروه قرار می‌گیرند:
۱. دال یک طرفه (One-Way Slab)
یک دال زمانی یک‌طرفه محسوب می‌شود که بار را عمدتاً در یک جهت (راستای دهانه کوتاه‌تر) به تیرهای دو طرف مقابل خود منتقل کند. این حالت معمولاً زمانی رخ می‌دهد که دال فقط روی دو ضلع مقابل توسط تیرها پشتیبانی شود، یا نسبت دهانه بلند به دهانه کوتاه آن بزرگتر از ۲ باشد. در این نوع دال، آرماتورهای اصلی و مقاوم در جهت دهانه کوتاه‌تر قرار می‌گیرند. سقف تیرچه‌بلوک معروف‌ترین مثال از یک سیستم دال یک‌طرفه در ایران است.
۲. دال دو طرفه (Two-Way Slab)
برخلاف دال یک‌طرفه، یک دال دوطرفه از چهار طرف توسط تیرها پشتیبانی می‌شود و بار را در هر دو جهت (طولی و عرضی) به تمام تیرهای اطراف خود منتقل می‌کند. این حالت زمانی اتفاق می‌افتد که نسبت دهانه بلند به دهانه کوتاه کوچکتر یا مساوی ۲ باشد. در این دال‌ها، خمش در هر دو جهت رخ می‌دهد و نیاز به آرماتورگذاری اصلی در هر دو راستا وجود دارد. این سیستم برای دهانه‌های بزرگتر کارآمدتر است و صلبیت بیشتری به سقف می‌بخشد.
معرفی سیستم‌های رایج دال بتنی
بر اساس دو دسته‌بندی اصلی بالا، سیستم‌های مختلفی برای اجرای دال‌ها وجود دارد که هر کدام ویژگی‌های خاص خود را دارند:
- دال تخت (Flat Slab): این یک نوع دال دوطرفه خاص است که فاقد تیر بوده و مستقیماً روی ستون‌ها قرار می‌گیرد. برای جلوگیری از برش پانچ، معمولاً در اطراف ستون‌ها از کتیبه (Drop Panel) یا سرستون (Capital) استفاده می‌شود. این سیستم به دلیل ایجاد یک سقف کاملاً مسطح و افزایش سرعت اجرا، در پارکینگ‌ها و ساختمان‌های اداری بسیار محبوب است.

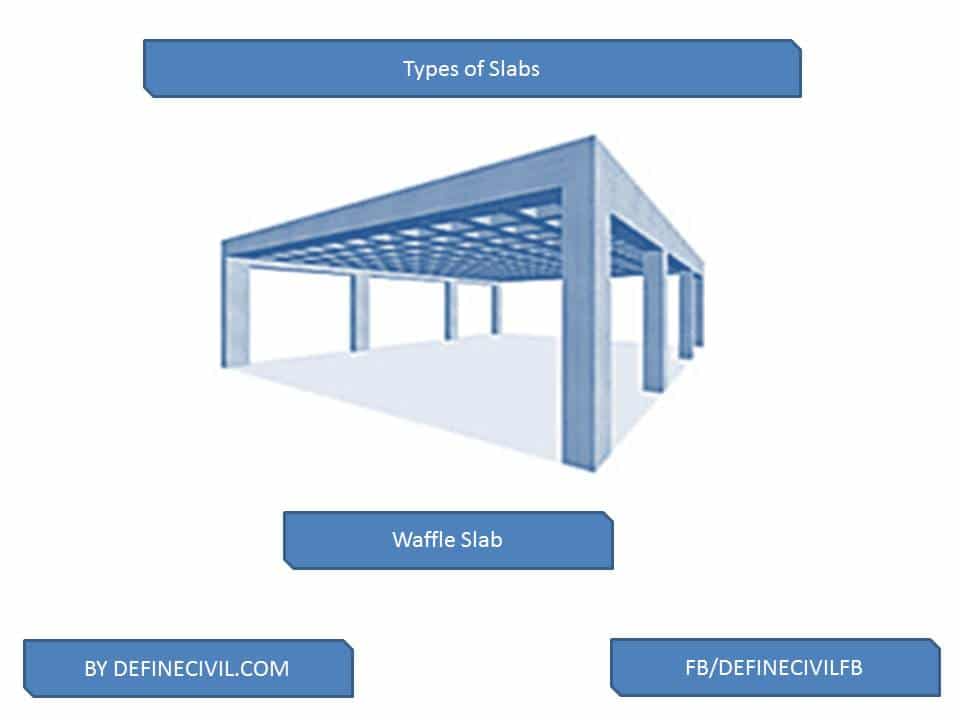

- دال وافل یا مشبک (Waffle Slab): نوعی دیگر از دال دوطرفه است که برای پوشش دهانه‌های بسیار بزرگ (مانند سالن‌های همایش یا لابی هتل‌ها) استفاده می‌شود. در این سیستم، با حذف بتن‌های ناکارآمد در ناحیه کششی، شبکه‌ای از تیرچه‌های متعامد کوچک ایجاد می‌شود که ظاهری مشبک یا وافل‌مانند به زیر سقف می‌دهد. این کار وزن مرده سقف را به شدت کاهش می‌دهد.
- دال مجوف یا توخالی (Hollow Core Slab): این دال‌ها که معمولاً به صورت پیش‌ساخته تولید می‌شوند، دارای حفره‌های توخالی در طول خود هستند. این حفره‌ها وزن دال را به میزان قابل توجهی کاهش داده و همزمان خواص عایق صوتی و حرارتی آن را بهبود می‌بخشند.
- دال کامپوزیت (Composite Slab): این سیستم از ترکیب یک ورق فولادی ذوزنقه‌ای (که هم به عنوان قالب و هم به عنوان آرماتور کششی عمل می‌کند) با یک لایه بتن روی آن تشکیل می‌شود. این روش سرعت اجرای بسیار بالایی دارد و در ساختمان‌های اسکلت فلزی رایج است.
- دال پیش‌تنیده (Prestressed Slab): در این دال‌ها (که می‌توانند یک‌طرفه یا دوطرفه باشند)، قبل از اعمال بارهای سرویس، با کشیدن کابل‌های فولادی یک تنش فشاری داخلی در بتن ایجاد می‌شود. این کار مقاومت دال در برابر خمش و ترک‌خوردگی را به شدت افزایش داده و امکان اجرای دهانه‌های بسیار بلند با ضخامت کم را فراهم می‌کند.
جدول مقایسه سیستم‌های مختلف دال بتنی
| نوع سیستم دال | مناسب برای دهانه | سرعت اجرا | هزینه نسبی | ویژگی کلیدی |
| دال تخت | متوسط (تا ۸ متر) | بالا | متوسط | سقف صاف، بدون تیر |
| دال وافل | بزرگ (بیش از ۱۲ متر) | متوسط | بالا | وزن کم، پوشش دهانه بزرگ |
| دال مجوف پیش‌ساخته | متوسط تا بزرگ | بسیار بالا | متوسط | وزن سبک، عایق حرارتی/صوتی |
| دال کامپوزیت | متوسط | بسیار بالا | متوسط به بالا | سرعت بالا، مناسب اسکلت فلزی |
| دال پیش‌تنیده | بسیار بزرگ (بیش از ۱۵ متر) | بالا | بالا | ضخامت کم در دهانه‌های بزرگ |
مزایا و معایب اصلی دال بتنی
استفاده از سیستم سقف دال بتنی، مزایای قابل توجهی را به همراه دارد، اما چالش‌های خاص خود را نیز داراست.
مزایای کلیدی دال بتنی:
- مقاومت و دوام بالا: دال‌های بتنی به دلیل مقاومت فشاری ذاتی بتن، از استحکام و طول عمر بالایی برخوردارند و در برابر عوامل محیطی و جوی پایداری مناسبی دارند.
- مقاومت عالی در برابر آتش: بتن ماده‌ای غیرقابل اشتعال است که این ویژگی ایمنی سازه در برابر حریق را به شدت افزایش می‌دهد.
- انعطاف‌پذیری در طراحی و اجرا: قابلیت قالب‌گیری بتن به اشکال مختلف، به معماران و مهندسان اجازه می‌دهد تا طراحی‌های متنوع و پیچیده‌ای را اجرا کنند.
- عایق صوتی و حرارتی: چگالی بالای بتن باعث می‌شود دال‌ها به عنوان یک عایق خوب در برابر انتقال صدا و حرارت عمل کرده و آسایش ساکنین را بهبود بخشند.
- سرعت اجرای بالا: به خصوص در سیستم‌های پیش‌ساخته یا دال کامپوزیت، سرعت اجرای سقف به شکل چشمگیری افزایش می‌یابد.
معایب اصلی دال بتنی:
- وزن بالا: وزن زیاد بتن، بار مرده قابل توجهی را به کل سازه تحمیل می‌کند که این امر نیازمند فونداسیون و ستون‌های قوی‌تر و در نتیجه، پرهزینه‌تر است.
- زمان خشک شدن (عمل‌آوری): بتن درجا برای رسیدن به مقاومت نهایی خود به زمان نیاز دارد که این موضوع می‌تواند برنامه زمان‌بندی پروژه را طولانی‌تر کند.
- پتانسیل ترک‌خوردگی: تغییرات دمایی، جمع‌شدگی یا بارهای پیش‌بینی نشده می‌توانند منجر به ایجاد ترک‌های غیرسازه‌ای یا سازه‌ای در دال شوند.
- محدودیت در دهانه‌های بسیار بزرگ: اجرای دال‌های بتنی معمولی در دهانه‌های بسیار وسیع بدون استفاده از سیستم‌های خاصی مانند پیش‌تنیدگی، غیراقتصادی و دشوار است.
بهترین نوع دال بتنی کدام است؟
شاید برای شما هم این سوال مطرح شده باشد که بهترین نوع دال بتنی کدام نوع آن می باشد؟ بسته به این که شرایط پروژه شما به چه شکلی است، بهترین نوع دال را برای آن در نظر می گیرند. اما در این میان، باید اشاره ای به دال های پیش تنیده داشته باشیم که ویژگی های فوق العاده خاصی را در خود جای دادند و معمولا آن را به عنوان یکی از بهترین گزینه ها در نظر می گیرند.
لازم است بدانید که دال های پیش تنیده با توجه به این موضوع که، قبل از بارگذاری، تنش هایی را در میلگردهای آن ها اعمال می نمایند، از مقاومت بسیار بالایی در برابر بارهای سنگین، ترک خوردگی و همینطور انقباض برخوردار می باشند. این نوع از دال ها به دلیل کاهش وزن عالی و همینطور کارایی بالایی که دارا هستند، قابلیت اجرا در سازه های بزرگ و دهانه های وسیع را دارند.
مراحل گام به گام اجرای دال بتنی درجا
اجرای یک دال بتنی در محل پروژه (درجا)، فرآیندی چند مرحله‌ای است که نیازمند دقت و نظارت بالایی است:
- قالب‌بندی (Formwork): در این مرحله، قالب‌های موقتی (معمولاً از جنس چوب، فلز یا پلاستیک) برای نگهداری بتن تازه تا زمان سخت شدن، نصب می‌شوند. استحکام و تراز بودن قالب‌بندی برای دستیابی به یک سطح صاف و ایمن حیاتی است.
- آرماتوربندی (Reinforcement): شبکه‌ای از میلگردهای فولادی طبق نقشه‌های سازه‌ای، در دو جهت طولی و عرضی بافته شده و درون قالب قرار می‌گیرد. این میلگردها وظیفه تحمل تنش‌های کششی را بر عهده دارند.

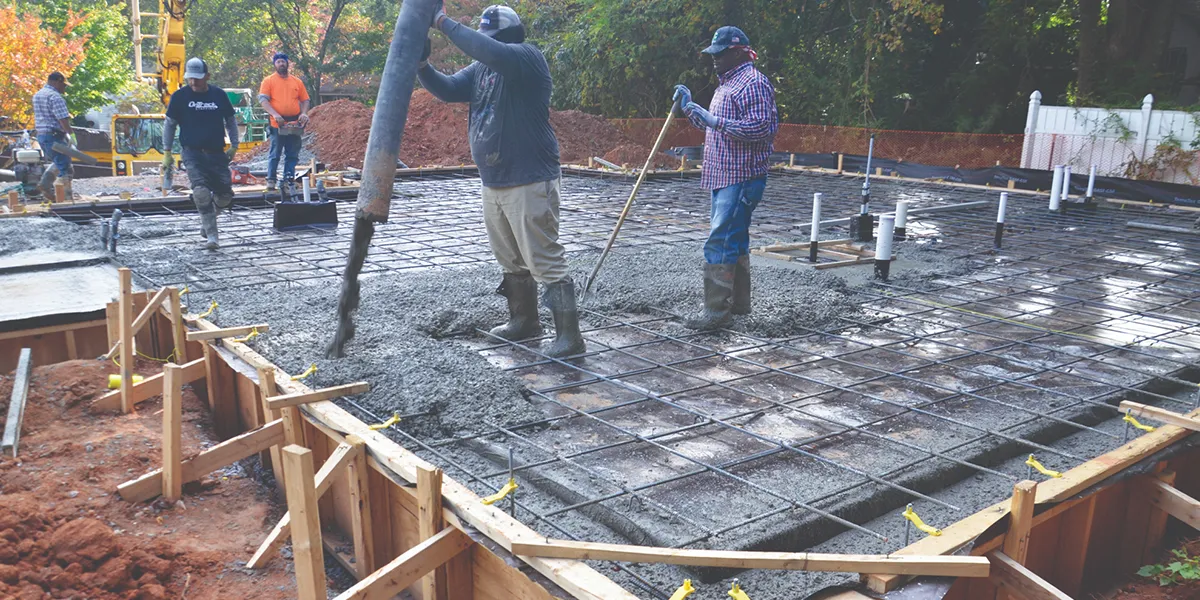

- بتن‌ریزی (Concrete Pouring): بتن آماده با عیار مشخص شده، به وسیله پمپ یا جرثقیل به روی شبکه آرماتور ریخته می‌شود. در حین بتن‌ریزی، استفاده از دستگاه ویبراتور برای خارج کردن حباب‌های هوا و متراکم کردن کامل بتن الزامی است.
- پرداخت سطح و عمل‌آوری (Finishing & Curing): پس از بتن‌ریزی، سطح دال با استفاده از ماله صاف و یکدست می‌شود. سپس فرآیند عمل‌آوری یا کیورینگ آغاز می‌شود که شامل مرطوب نگه داشتن سطح بتن (معمولاً با آب‌پاشی یا استفاده از پوشش‌های مخصوص) برای حداقل ۷ روز است. این مرحله برای رسیدن بتن به حداکثر مقاومت و دوام خود ضروری است.
روش‌های اجرای دال بتنی
دو روش عمومی برای اجرای اسلب وجود دارند که به شرح زیر هستند:
دال پیش ساخته
ساخت دال‌های بتنی پیش ساخته در کارخانه است و سپس به محل پروژه حمل شده و مونتاژ می‌شوند. آنها ممکن است پیش تنیده (در کارخانه)، پس از تنش (در محل) یا بدون تنش باشند. بسیار مهم است که ساختار پشتیبانی سازه در ابعاد صحیح ساخته شود، در غیر این صورت ممکن است دال‌ها از نظر اندازه مناسب نباشند.
دال درجا
دال‌های بتنی در محل پروژه اجرا می‌شوند. اگر قرار است دال تقویت شود، میلگردها از ریختن بتن در داخل قالب قرار می‌گیرند. برای اجرای این اسلب به قالب بندی، آرماتور بندی، بتن ریزی و عمل آوری بتن نیاز است. مراحل اجرای دال‌های درجا نیاز به نظارت دقیق دارند. از این رو، مهندس ناظر و سرپرست کارگاه باید نظارت بالایی بر عملیات اجرایی داشته باشند.
اهمیت دال بتنی در سازه سازی
دال ها نقش بسیار مهمی در حفظ استحکام و ایمنی سازه ایفا می کنند. به عنوان یک سطح باربر، آن ها باید توانایی تحمل بارهای مختلف را داشته باشند و در عین حال، باید با تغییرات دما و رطوبت به خوبی سازگاری داشته باشند. همچنین، طراحی و جنس دال تأثیر عمده ای در عایق بندی صوتی و حرارتی ساختمان دارد.
مسائل اجرای دال بتنی
در اجرای دال ها، چندین عامل وجود دارد که باید در نظر گرفته شوند:
- طراحی نادرست: طراحی غیر اصولی می تواند به مشکلات جدی از جمله ترک خوردگی و فرو ریختگی منجر شود. استفاده از نرم‌افزارهای مهندسی روز برای طراحی می تواند به بهینه سازی این فرآیند کمک کند.
- کیفیت مصالح: انتخاب مصالح با کیفیت پایین می تواند بر استحکام و دوام دال ها تأثیر منفی بگذارد. استفاده از بتنی با ویژگی های مکانیکی مناسب و متناسب با نیاز پروژه ضروری است.
- شرایط اجرایی: عوامل محیطی، تجهیزات و مهارت های پیمانکاران می تواند بر کیفیت نهایی کار تأثیر بگذارد. توجه به استانداردهای اجرایی و نظارت دقیق بر مراحل ساخت امری الزامی است.
ترک خوردگی در دال ها
ترک خوردگی یکی از معضلات عمده در دال هاست که می تواند از عوامل مختلفی ناشی شود. ترک ها می توانند به دو دسته‌ی ساختاری و غیر ساختاری تقسیم شوند:
- ترک های ساختاری: این ترک ها معمولاً ناشی از بارگذاری بیش از حد یا طراحی نادرست هستند. این نوع ترک ها می توانند باعث کاهش استحکام ساختمان شوند و نیاز به ترمیم جدی دارند.
- ترک های غیر ساختاری: این ترک ها به دلیل تغییرات دما و رطوبت به وجود می آیند و معمولاً تأثیر کمتری بر استحکام کلی سازه دارند.
پیشرفت های فناوری در دال ها
در سال های اخیر، فناوری های جدید در طراحی و ساخت دال ها به کار گرفته شده است. این فناوری ها شامل استفاده از مصالح هوشمند، بتن های با کارایی بالا و روش های نوین اجرایی است. به کارگیری نرم‌افزارها و مدلسازی های سه بعدی همچنین به بهینه سازی طراحی دال ها کمک کرده است.
گزیده ای از مزایای جدید
- عایق بندی حرارتی و صوتی بهینه: استفاده از مصالح مختلف در دال های نوین می تواند به بهبود عایق بندی حرارتی و صوتی کمک کند.
- کاهش وزن و افزایش استحکام: طراحی دال های مجوف و کامپوزیت منجر به کاهش وزن سازه می شود و در نتیجه هزینه های حمل و نقل و نصب را کاهش می دهد.
- دوام و پایایی بیشتر: استفاده از نسل جدید بتن ها که دارای خاصیت خود ترمیم تری هستند، می تواند به افزایش عمر مفید سازه کمک کند.
دال ها به عنوان اجزای اصلی و حیاتی در مهندسی سازه، باید با دقت و توجه ویژه ای طراحی و اجرا شوند. با پیشرفت های تکنولوژیکی در این حوزه، فراهم کردن شرایطی که دال ها بتوانند به طور بهینه عملکرد خود را نشان دهند، امکان پذیرتر شده است. از نظر اقتصادی و ایمنی، شناخت و مدیریت صحیح این سازه ها از اهمیت بالایی برخوردار است.
در نتیجه، مهندسان و طراحان باید به روزترین استانداردها و فناوری های موجود را در نظر داشته باشند تا بتوانند سازه های ایمن و پایدارتری را به جامعه ارائه دهند.
کلام آخر
دال بتنی یک عنصر باربر در ساختمان‌های مدرن امروزی می‌باشد که از یک سطح صاف و افقی ساخته شده است. دال‌های تقویت شده با فولاد، معمولاً بین ۱۰۰ تا ۵۰۰ میلی‌متر ضخامت دارند و اغلب برای ساخت سقف استفاده می‌شوند. در حالی که برخی از دال‌ها ممکن است کف و بر روی زمین اجرا شوند. طراح بسته به نوع سازه از انواع دال‌ها استفاده می‌کنند تا بتواند این عضو سازه‌ای برای مقاومت در برابر بارهای مختلف طراحی و تحلیل کند.
سوالات متداول (FAQ)
در این بخش به سوالات پرتکراری که ممکن است پس از مطالعه مقاله در ذهن شما شکل گرفته باشد، پاسخ می‌دهیم.
۱. برای یک ساختمان مسکونی معمولی کدام نوع دال بهتر و اقتصادی‌تر است؟ برای ساختمان‌های مسکونی متعارف در ایران، سیستم سقف تیرچه‌بلوک (که نوعی دال یک‌طرفه است) به دلیل هزینه تمام‌شده پایین‌تر و آشنایی اکثر پیمانکاران با روش اجرای آن، همچنان یکی از رایج‌ترین و اقتصادی‌ترین گزینه‌ها محسوب می‌شود. با این حال، برای ساختمان‌هایی با طراحی مدرن‌تر، پارکینگ‌های بدون تیر مزاحم یا دهانه‌های کمی بزرگتر، استفاده از دال تخت (Flat Slab) به سرعت در حال افزایش است.
۲. ضخامت یک دال بتنی معمولاً چقدر است؟ هیچ عدد ثابتی برای ضخامت دال وجود ندارد. این پارامتر به طور مستقیم به طول دهانه، میزان بارگذاری (کاربری فضا) و نوع سیستم دال بستگی دارد. به عنوان یک محدوده کلی، ضخامت دال‌ها در ساختمان‌های مسکونی معمولاً بین ۱۵ تا ۳۰ سانتی‌متر متغیر است. ضخامت دقیق و نهایی باید توسط مهندس سازه و از طریق محاسبات دقیق مهندسی تعیین گردد.
۳. چرا در دال بتنی از میلگرد استفاده می‌شود؟ بتن به تنهایی دارای مقاومت فشاری فوق‌العاده‌ای است، اما در برابر نیروهای کششی بسیار ضعیف عمل می‌کند. هنگامی که یک دال تحت بار قرار می‌گیرد (مثلاً وزن افراد)، قسمت پایینی آن دچار کشش می‌شود. میلگردهای فولادی دقیقاً در همین ناحیه کششی قرار داده می‌شوند تا این نیروها را تحمل کرده و از ترک خوردن و شکستن بتن جلوگیری کنند. در واقع، بتن و فولاد با همکاری یکدیگر یک عضو سازه‌ای کامل و مقاوم را تشکیل می‌دهند.
۴. ارزان‌ترین نوع دال بتنی کدام است؟ پاسخ به این سوال بستگی به ابعاد پروژه دارد. برای دهانه‌های کوچک و پروژه‌های استاندارد، معمولاً سقف تیرچه‌بلوک به دلیل هزینه کمتر مصالح و دستمزد اجرا، ارزان‌ترین گزینه است. اما در دهانه‌های بزرگ، یک سیستم پیشرفته‌تر مانند دال تخت ممکن است در نهایت اقتصادی‌تر تمام شود، زیرا با حذف تیرها، هزینه قالب‌بندی و آرماتوربندی تیرها را حذف کرده و سرعت کلی پروژه را بالا می‌برد.
۵. آیا وجود ترک‌های مویی روی سطح دال بتنی طبیعی است؟ بله، تا حدودی. باید بین دو نوع ترک تفاوت قائل شد:
- ترک‌های غیرسازه‌ای: ترک‌های بسیار ریز و سطحی که به دلیل جمع‌شدگی (Shrinkage) بتن در حین خشک شدن ایجاد می‌شوند، معمولاً طبیعی بوده و خطری برای استحکام سازه ندارند.
- ترک‌های سازه‌ای: ترک‌های عمیق‌تر، با الگوی مشخص (مثلاً در راستای خمش) و در حال گسترش، می‌توانند نشانه ضعف سازه‌ای باشند و نیاز به بررسی فوری توسط مهندس متخصص دارند.
۶. چگونه در یک نگاه بفهمیم یک دال، یک‌طرفه است یا دوطرفه؟ یک راه ساده وجود دارد: به نحوه تکیه‌گاه‌های آن نگاه کنید. اگر دال از چهار طرف توسط تیرها پشتیبانی می‌شود، نسبت طول دهانه بلند به دهانه کوتاه آن را محاسبه کنید. اگر این نسبت کمتر یا مساوی ۲ باشد، دال دوطرفه است. اگر این نسبت بزرگتر از ۲ باشد (یا دال فقط از دو طرف مقابل تیر داشته باشد)، دال به صورت یک‌طرفه عمل خواهد کرد.
