شاید بارها در کنار خیابان‌ها، پیاده‌روها یا ورودی پارکینگ‌ها، مسیرهای بتنی کم‌عمقی را دیده باشید که آب باران یا آبهای سطحی را به آرامی به سمت خروجی هدایت می‌کنند. اینها همان کانیو بتنی یا آبراه بتنی هستند؛ قطعاتی حیاتی که نقشی بی‌سروصدا اما بسیار مهم در مدیریت شهری و ایمنی معابر ما ایفا می‌کنند.
کانیو (Caniveau) یک قطعه بتنی پیشساخته است که به صورت گودی ممتد و معمولاً خوابیده (افقی) نصب میشود. وظیفه اصلی و اساسی آن، جمعآوری و هدایت رواناب (آبهای سطحی) به سمت مجاری اصلی دفع آب، مانند کانال‌ها یا چاه‌های جذبی است.

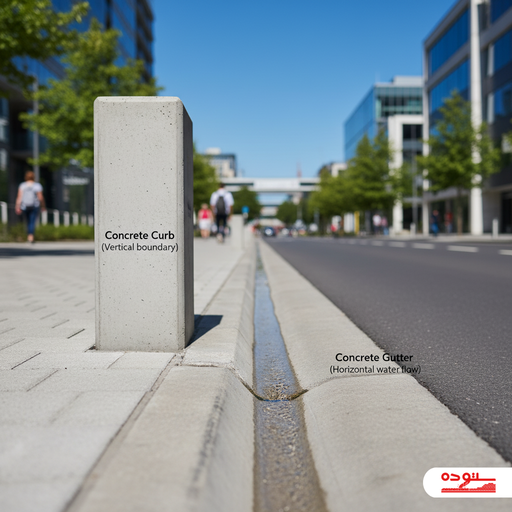

یک تفاوت کلیدی که باید بدانیم:
اغلب افراد، «کانیو» را با «جدول بتنی» اشتباه می‌گیرند. تفاوت اصلی ساده است:
- جدول بتنی (Curb): معمولاً ایستاده نصب میشود و نقش آن مرزبندی است (مثلاً جدا کردن پیادهرو از خیابان).
- کانیو بتنی (Gutter): معمولاً خوابیده نصب میشود و کار اصلی آن هدایت و کنترل مسیر جریان آب است.
در این راهنمای جامع، قصد داریم به شکلی عمیق و کاربردی، به شما نشان دهیم که کانیو بتنی دقیقاً چیست، چه انواعی دارد، با چه استانداردهایی ساخته میشود و هنگام خرید باید به چه نکاتی توجه کنید.
شاید دیدن این ویدئو راجب کانیو بتنی برای شما جالب باشد:
۱. مفاهیم بنیادی و کاربری: تعریف دقیق جدول، کانیو بتنی و آبرو خیابانی
وقتی صحبت از پروژه‌های عمرانی و مدیریت آبهای سطحی میشود، به‌ویژه در پروژه‌هایی که تحت نظارت‌های دقیق (مانند ضوابط معاونت فنی و عمرانی شهرداری تهران) اجرا می‌شوند، شفافیت در واژه‌ها اهمیت پیدا می‌کند. درک تفاوت این دو عنصر، اولین قدم برای یک اجرای درست و مهندسی است.
جدول بتنی (Curbs)
جدول بتنی (یا قطعه جدول بتنی)، سازه‌ای است که وظیفه اصلی آن جداسازی فیزیکی سطوح مختلف در ترازهای (ارتفاع‌های) متفاوت است. این جداول یک مرزبندی مشخص و قابل لمس میان آسفالت خیابان، پیادهرو، یا فضای سبز ایجاد می‌کنند. به همین دلیل، معمولاً به صورت ایستاده نصب می‌شوند. یک نمونه بسیار رایج آن، جدول قائم (تیپ A) است که همه ما در لبه پیاده‌روها می‌بینیم.
کانیو بتنی (آبراه یا نیم نهر)
کانیو بتنی، در اصل، نقش رگ‌های هدایت‌کننده آب در سطح شهر را بازی می‌کند. این قطعات، مسیرهای کوتاهی هستند که آبهای جمع‌شده در سطح معابر را به سمت مجاری اصلی هدایت آب (مانند نهرها یا کانالهای بزرگتر) منتقل می‌کنند.
این سازه‌ها اغلب به صورت قطعات پیشساخته و به‌شکل خوابیده (افقی) در کناره‌های معابر (جایی که خیابان به پیادهرو می‌رسد) یا گاهی به صورت زوج در وسط برخی خیابان‌ها اجرا می‌شوند. کانیو بتنی با هدایت مؤثر آب، مانع از تجمع چالاب‌ها (آب‌گرفتگی‌های کوچک) در خیابان شده و از خطراتی مانند لغزندگی خودروها یا آسیب به زیرساخت و آسفالت جلوگیری می‌کند.
(آماده‌سازی برای اسکیما): جدول بتنی پیش ساخته قطعهای استاندارد است که به منظور جداسازی سطوح و مرزبندی معابر یا هدایت آبهای سطحی به کار می‌رود.

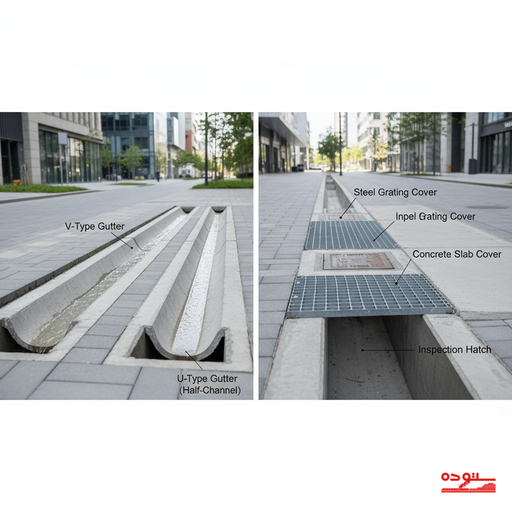

۲. دسته‌بندی انواع جداول و انهار: معرفی مقاطع استاندارد
برای اینکه رواناب‌ها به شکلی کارآمد و متناسب با محیط مدیریت شوند، دنیایی از مقاطع و طراحی‌های مختلف برای جداول و کانیوها وجود دارد. انتخاب هر یک از این مدل‌ها به عواملی مانند حجم ترافیک، میزان آب عبوری (دبی)، و محل دقیق نصب بستگی دارد. بیایید نگاهی به رایج‌ترین آن‌ها بیندازیم:
مقاطع همسان و پرکاربرد (استانداردهای رایج)
- جدول قائم (تیپ A): همان‌طور که گفتیم، این جدول‌ها بیشتر برای مرزبندی سخت و مشخص میان خیابان و پیادهرو استفاده می‌شوند.
- جداول آبرو (کانیو بتنی): این نام عمومی مقاطعی است که به‌طور خاص برای حمل و هدایت آب طراحی شده‌اند.
- آبروی نیم نهر (تیپ V و X): این مقاطع که شکلی شبیه به V یا نیم‌دایره دارند [۲۴, ۴۳، ۸۵]، گزینه‌های بسیار خوبی برای معابر دسترسی محلی و خیابان‌های جمع‌وپخش‌کننده هستند. این مدل‌ها در بسیاری از موارد می‌توانند جایگزین نهر روسی (جوی‌های سنتی عمیق) شوند.
- نهر سرپوشیده (مسلح): در شرایطی که نیاز به حفاظت از زیرساخت‌ها وجود دارد، یا برای جلوگیری از ورود زباله و آلودگی به انهار، آن‌ها را به صورت سرپوشیده (معمولاً با دال بتنی یا گریتینگ) اجرا می‌کنند. در این سیستم، تعبیه دریچه‌های بازدید یا منهول در فواصل مشخص برای بازبینی و لایروبی ضروری است.

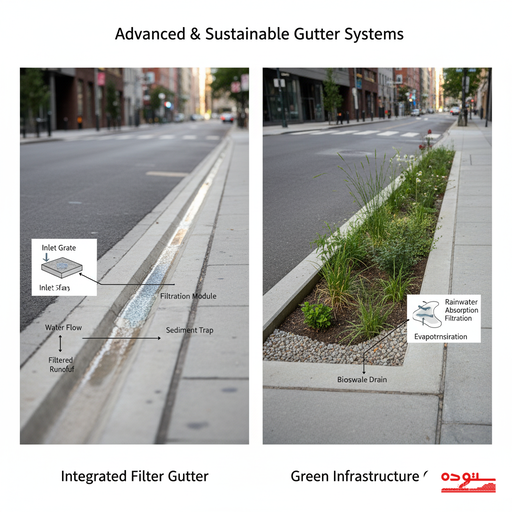

کانیوهای عملکردی پیشرفته (نگاهی به آینده)
امروزه با اهمیت یافتن مسائل زیست‌محیطی، کانیوها نیز هوشمندتر شده‌اند. در راستای ارتقاء بهداشت و سلامت محیط زیست شهری، انواع نوآورانه‌ای از کانیوها توسعه یافته‌اند که فراتر از یک آبراه ساده عمل می‌کنند:
- کانیو فیلتردار: این مدل‌های پیشرفته به فیلترهای مخصوصی مجهز هستند. آبی که وارد آن‌ها میشود، پیش از رسیدن به مجاری اصلی، از این فیلترها عبور کرده و ذرات معلق، آلودگی‌ها و حتی برخی آلاینده‌های شیمیایی از آن جدا میشود. نتیجه، آبی تمیزتر است که به سیستم فاضلاب یا آبهای زیرزمینی بازمی‌گردد.
- کانیو سبز: این یک راه‌حل پایدار و همسو با طبیعت است. کانیوهای سبز با هدف جذب آبهای بارشی و استفاده از آن برای آبیاری فضای سبز مجاور یا کمک به خنک کردن هوای محیط طراحی شده‌اند. این کانیوها می‌توانند در طراحی فضای سبز شهری یا حتی روی بام‌ها (روف گاردن) نصب شوند.
- کانیوهای مجهز به سامانه پمپاژ آب: در محیط‌های بسیار بلند (مانند برج‌های مسکونی) یا مناطقی با شیب بسیار زیاد که انتقال آب به صورت طبیعی (ثقلی) دشوار است، از این مدل‌ها استفاده میشود. آن‌ها دارای یک سیستم پمپاژ داخلی هستند که آب جمع‌آوری‌شده را به محل مورد نظر پمپاژ می‌کنند.
۳. مشخصات فنی و استانداردهای کیفی (الزامات شهرداری)
یک کانیو بتنی یا جدول بتنی، فقط یک تکه سیمان نیست؛ بلکه یک سرمایه‌گذاری بلندمدت است که باید در برابر فرسایش آب، ترافیک عبوری، و چرخه‌های یخ‌بندان دوام بیاورد.
هدف‌گذاری دوام: برای تضمین عمر مفید جداول و انهار (که حداقل باید ۱۰ تا ۱۵ سال باشد)، رعایت مشخصات فنی دقیق در تهیه مواد اولیه و ساخت بتن، یک الزام حیاتی است، نه یک گزینه انتخابی.
در ادامه، الزامات کلیدی کیفیت بتن (بر اساس استانداردهای رایج و الزامات شهرداری) را بررسی می‌کنیم:
استانداردهای بتن و مصالح
- شن و ماسه (سنگدانه‌ها): اینها اسکلت اصلی بتن هستند. سنگدانه‌های مصرفی (شن و ماسه) باید کاملاً تمیز و عاری از مواد مضر مانند خاک رس، گچ، و مواد آلی (مانند ریشه گیاهان) باشند. مشخصات دانه‌بندی آن‌ها باید دقیقاً با استاندارد ملی ایران به شماره ۳۰۲ منطبق باشد.
- عیار و کیفیت بتن:
- برای جداول قائم (تیپ A) و سایر جداول معمولی، استفاده از بتن رده C20 (مقاومت ۲۰ مگاپاسکال) با حداقل عیار ۳۰۰ کیلوگرم سیمان بر متر مکعب توصیه شده است.
- برای ساخت انهار و کانیوها که مستقیماً با جریان آب در تماس هستند، ممکن است نیاز به بتن با عیار بالاتری مانند C25 (۳۵۰ کیلوگرم سیمان) باشد تا مقاومت و نفوذناپذیری بهتری حاصل شود.
- نسبت آب به سیمان (نکته حیاتی): برای حفظ کیفیت، دوام و جلوگیری از ترک‌خوردگی بتن، حداکثر نسبت وزنی آب به سیمان مصرفی نباید از ۵۰٪ (یا ۰.۵) بیشتر باشد. آب کمتر، بتن متراکم‌تر و مقاوم‌تری می‌سازد.
- آزمون‌های الزامی: روانی بتن (میزان شل یا سفت بودن آن) باید طبق استاندارد ملی ۳۲۰۳-۲ و به روش «اسلامپ» در محل کارگاه کنترل شود. همچنین سطح نهایی محصول (سطوح خارجی بتن) نباید دارای تخلخل، لانه زنبوری (کرموشدگی) یا ترک‌های مشهود باشد.
- مقاومت در برابر سرما (یخ‌بندان): در مناطق سردسیر، آب به داخل منافذ بتن نفوذ کرده و در اثر یخ زدن، منبسط شده و بتن را متلاشی می‌کند. برای مقابله با این پدیده (سیکل‌های متناوب یخ‌بندان)، استفاده از مواد افزودنی مانند ژل میکروسیلیس و چسب بتن می‌تواند مقاومت محصول را به شدت افزایش دهد و با کاهش تخلخل، نفوذپذیری آن را به حداقل برساند.
نکته‌ای از کارگاه: چرا استاندارد ۳۰۲ تا این حد حیاتی است؟
- مثال کاربردی ۱:تصور کنید پیمانکاری برای اجرای یک پروژه جدول بتنی در معابر شریانی (پرتردد)، تصمیم می‌گیرد برای کاهش هزینه‌ها از ماسه کف رودخانه که شسته نشده و حاوی خاک رس است، استفاده کند. طبق دستورالعمل‌ها، ماسه مصرفی باید شسته شده و مقدار مواد ریزدانه (رد شده از الک ۲۰۰) نباید بیشتر از ۱۰% باشد.
- نتیجه چه میشود؟ وجود رس در بتن، مقاومت آن را به شدت کاهش داده و آن را در برابر آب بسیار نفوذپذیر می‌کند. پس از اولین زمستان و چند چرخه یخ‌بندان، این جداول شروع به پوسته‌پوسته شدن و ترک خوردن می‌کنند.
- اقدام صحیح: اگر دستگاه نظارت متوجه شود که دانه‌بندی ماسه با استاندارد ۳۰۲ مطابقت ندارد، بلافاصله دستور توقف کار و جایگزینی ماسه استاندارد را صادر خواهد کرد. این کنترل کیفیت سخت‌گیرانه، برای تضمین پایداری طولانی‌مدت سازه در برابر فرسایش آب و بار ترافیکی است.
۴. روش‌های تولید و مراحل اجرا (دتایل اجرایی)
کانیو بتنی و جدول بتنی می‌توانند به دو روش کلی تولید شوند: بتن درجا (در محل پروژه قالب‌بندی و ریخته شود) یا به صورت قطعات پیش ساخته (در کارخانه تولید و به محل حمل شوند). روش پیشساخته به دلیل کنترل کیفیت بهتر، امروزه بسیار رایج‌تر است.
انتخاب روش تولید تأثیر مستقیمی بر مقاومت، دوام و قیمت نهایی محصول شما دارد.
مقایسه روش‌های تولید پرسی و ویبره‌ای
دو روش اصلی تولید پیشساخته در کارخانه، «ویبره‌ای» و «پرسی» هستند:
| روش تولید | فرآیند کلیدی | ویژگی برجسته | مقاومت در برابر سایش |
| ویبره‌ای (معمولی) | ریختن بتن (با سیمان بیشتر از آب) در قالب و لرزاندن (ویبره) برای خروج هوا. | سرعت تولید خوب، امکان تولید در رنگ‌های دلخواه. | مقاومت محدود؛ برای ترافیک سنگین توصیه نمی‌شود. |
| پرسی (خشک و خیس) | فشرده‌سازی مواد (بتن خشک‌تر) تحت فشار بسیار بالا (و خروج آب اضافی). | تراکم و استحکام بسیار بالا، بتن یکدست. | عالی؛ مقاومت فوق‌العاده در برابر سرما و فرسایش. |
مراحل نصب صحیح جداول کانیو (دتایل اجرایی)
نصب این قطعات، یک فرایند تخصصی است که اگر به‌درستی انجام نشود، تمام زحمات تولید باکیفیت را هدر می‌دهد. در اینجا مراحل کلیدی نصب در مناطق شهری (بر اساس الزامات فنی مانند نظام فنی و اجرایی شهرداری تهران) آمده است:
- آماده‌سازی بستر: ابتدا، زمین باید کاملاً تسطیح و از هرگونه مواد خارجی (سنگ، ریشه، زباله) پاکسازی شود.
- تراکم بستر: زیرسازی محل نصب (خاک زیر کانیو) باید به خوبی کوبیده شود (معمولاً با کمپکتور) تا حداقل تراکم خاک بستر به ۹۰٪ برسد. این کار از نشست کردن کانیو بتنی در آینده جلوگیری می‌کند.
- بتن مگر و نصب: یک لایه بتن مگر (بتن زیرین یا بتن نظافت) ریخته میشود. سپس قطعات کانیو بتنی و جدول‌ها با دقت و با رعایت شیب طولی مناسب (برای حرکت آب) تراز و نصب می‌شوند.
- بتن ماهیچه: برای تثبیت کامل جداول قائم (ایستاده)، از بتن ماهیچه (بتن درجا) در دو طرف پایه جدول استفاده میشود تا در جای خود کاملاً محکم شود.
- مسلح‌سازی (در صورت نیاز): در مسیرهایی که احتمال رانش خاک وجود دارد (مانند کناره تپه‌ها) یا زمانی که عمق نهر از ۵۰۰ میلی‌متر (۵۰ سانتی‌متر) بیشتر است، باید از جداول بتن مسلح (دارای آرماتور یا میلگرد) استفاده شود تا توان تحمل فشارهای جانبی را داشته باشد.
درس‌هایی از یک پروژه واقعی: انتخاب هوشمندانه در مناطق سردسیر
- مطالعه موردی کوتاه:در یک پروژه عمرانی در منطقه‌ای پرشیب و بسیار سردسیر (مانند تبریز یا اردبیل)، پیمانکار قصد داشت برای جمعآوری رواناب‌ها از کانیوهای بتنی معمولی (ویبره‌ای) استفاده کند تا هزینه پروژه را کاهش دهد.
- چالش چه بود؟ سیکل‌های مکرر ذوب و انجماد در زمستان.
- تصمیم هوشمندانه: دستگاه نظارت (بر اساس الزامات فنی)، بر لزوم استفاده از کانیوهای تولید شده به روش پرسی خیس تأکید کرد.
- چرا؟ چون روش پرسی خیس، بتنی با حداقل تخلخل و مقاومت فشاری بسیار بالا تولید می‌کند. این یعنی آب نمی‌تواند به سادگی به داخل بتن نفوذ کند که در اثر یخ‌زدگی آن را متلاشی کند. همچنین، برای زیرسازی، الزام شد که کوبیدن بستر تا تراکم ۹۰٪ انجام شود تا کانیوها در آن شیب تند، در جای خود پایدار بمانند و دچار لغزش نشوند.
۵. مزایا و اهمیت کانیو بتنی در زیرساخت شهری
نصب صحیح جدول بتنی و کانیو بتنی در شهرها، فراتر از یک اقدام سازه‌ای یا یک ضرورت مهندسی است؛ این یک استراتژی مدیریت شهری برای ارتقای کیفیت زندگی و ایمنی شهروندان است. اهداف کلیدی آن عبارتند از:
- کاهش خطر سیلاب: کانیو با هدایت بهینه و سریع آبهای سطحی، از تجمع آب در معابر (آب‌گرفتگی) جلوگیری کرده و خطر وقوع سیلاب‌های شهری را به شدت کاهش می‌دهد.
- حفاظت از زیرساخت‌ها: این یک نقش حیاتی است. با جمعآوری و انتقال آب، از فرسایش خاک و نفوذ آب به لایه‌های زیرساز آسفالت راه و پیاده‌روها محافظت میشود. این کار عمر آسفالت و پایداری پیاده‌روها را به طور چشمگیری افزایش می‌دهد.
- بهینه‌سازی فضای شهری: استفاده از آبراه بتنی (کانیو) به‌جای نهرهای عمیق سنتی، می‌تواند به افزایش عرض مفید خیابان‌ها و پیاده‌روها کمک کند.
- تسهیل عبور و مرور: با حذف پل‌های ناهمگن و غیراستاندارد جلوی پارکینگ منازل (که روی جوی‌های قدیمی گذاشته می‌شد)، عبور و مرور عابران پیاده، به‌ویژه افراد دارای معلولیت و کاربران کالسکه، بسیار روان‌تر و ایمن‌تر می‌گردد.
- زیباسازی و نظم‌بخشی محیط: طراحی دقیق و اجرای تمیز کانیوها، به زیباسازی محیط‌های شهری و نظم بخشیدن به منظر خیابان‌ها کمک شایانی می‌کند. (هرچند کاربرد جداول رنگی در معابر عمومی ممکن است نیاز به مجوزهای خاص داشته باشد، مثلاً از معاونت فنی و عمرانی شهرداری تهران، تا اطمینان حاصل شود که دوام رنگ در برابر فرسایش کافی است).
۶. راهنمای جامع خرید و عوامل مؤثر بر قیمت کانیو بتنی
رسیدیم به بخش مهم ماجرا: قیمت. اگر قصد خرید کانیو بتنی را دارید، حتماً با قیمت‌های بسیار متفاوتی در بازار مواجه شده‌اید. این تفاوت قیمت اتفاقی نیست و مستقیماً به کیفیت، دوام و روش ساخت محصولی که می‌خرید بستگی دارد.
برای یک خرید آگاهانه و دلسوزانه (که هم جیب شما و هم ایمنی پروژه را در نظر بگیرد)، باید به فاکتورهای زیر توجه ویژه‌ای داشته باشید:
عوامل تعیین کننده قیمت جدول کانیو
- نوع متریال و افزودنی‌ها:
- عیار بتن: این مهم‌ترین فاکتور است. هرچه عیار سیمان مصرفی بالاتر باشد (مثلاً استفاده از عیار C25 به‌جای C20)، قیمت بالاتر می‌رود اما دوام محصول بسیار بیشتر میشود.
- افزودنی‌های شیمیایی: استفاده از موادی مانند ژل میکروسیلیس، چسب بتن و روان‌کننده‌های باکیفیت، استحکام و دوام محصول را در برابر خوردگی، نفوذ آب و یخ‌زدگی به شدت بالا می‌برد. این مواد، قیمت نهایی را افزایش می‌دهند اما عمر مفید کانیو بتنی را تضمین می‌کنند.
- روش تولید: همان‌طور که گفتیم، محصولات تولید شده به روش پرسی (به ویژه پرسی خیس) به دلیل تراکم، یکنواختی و مقاومت بسیار بالاتر در برابر یخ‌زدگی، معمولاً قیمت بیشتری نسبت به نمونه‌های ویبره‌ای یا (بدتر از آن) دستی دارند.
- ابعاد و مقطع: طبیعتاً، ابعاد دقیق کانیو (طول، ارتفاع و عرض) و پیچیدگی مقطع هیدرولیکی آن (مثلاً مقطع ذوزنقه در مقایسه با یک کانیو بتنی صاف ساده) مستقیماً بر میزان مواد مصرفی و در نتیجه بر قیمت تأثیر می‌گذارد.
- خدمات جانبی: مطمئن شوید که قیمت نهایی شامل چه مواردی است. آیا هزینه نصب، زیرسازی (با توجه به میزان تراکم خاک بستر)، و اقلام جانبی مانند درپوش بتنی یا گریتینگ فلزی (برای انهار سرپوشیده) نیز در قیمت لحاظ شده است یا خیر.
جدول نمونه قیمت (صرفاً برای مثال)
توجه بسیار مهم: جدول زیر صرفاً یک مثال فرضی برای درک تفاوت قیمت بر اساس ابعاد است و به دلیل نوسانات شدید قیمت سیمان و مصالح، به هیچ عنوان قابل استناد برای خرید امروز نیست.
| مدل کانیو | طول (سانتی‌متر) | ارتفاع (سانتی‌متر) | قیمت تقریبی (تومان – برای مثال) |
| صاف (استاندارد) | ۱۰۰ | ۴۰ | ۱۹۸,۰۰۰ تا ۲۳۶,۰۰۰ |
| ذوزنقه (نیم جوی) | ۵۰ | ۳۰ | ۹۱,۰۰۰ تا ۱۲۰,۰۰۰ |
توصیه اکید ما: برای دریافت قیمت دقیق، حتماً با فروشندگان معتبر تماس بگیرید و مشخصات فنی مورد نیاز پروژه خود را (به‌ویژه میزان عیار بتن و روش تولید) به آن‌ها اعلام کنید تا استعلام قیمت به‌روز را دریافت نمایید.
همچنین برای اطلاعات تکمیل تر می توانید به پادکست زیر درباره کانیو بتنی گوش دهید:
سوالات متداول
کانیو بتنی چیست و چه کاربردی دارد؟
کانیو بتنی یا آبراه بتنی، قطعهای پیشساخته است که به صورت خوابیده نصب شده و وظیفه جمعآوری رواناب و هدایت آن در مسیرهای کوتاه به کانالهای دفع آبهای سطحی در معابر شهری یا ویلاها را بر عهده دارد.
تفاوت اصلی بین «جدول بتنی» و «کانیو» چیست؟
جدول بتنی ایستاده نصب میشود و نقش مرزبندی و جداسازی فضاها (مانند پیادهرو از خیابان) را دارد. اما کانیو خوابیده نصب شده و وظیفه اصلی آن صرفاً هدایت آب است.
در چه شرایطی نصب جداول و انهار بتنی مسلح (دارای آرماتور) ضروری است؟
زمانی که ارتفاع کارگذاری جدول زیاد باشد و رانش خاک قابل توجه باشد، یا در عمق‌های بیش از ۵۰۰ میلی‌متر (۵۰ سانتی‌متر) و در مسیرهایی که احتمال عبور ماشین‌آلات و ترافیک سنگین وجود دارد، استفاده از بتن مسلح الزامی است.
آیا استفاده از جداول و انهار رنگی در فضای شهری مجاز است؟
استفاده از جداول رنگی در معابر عمومی معمولاً مجاز نیست، مگر در مواردی که استانداردها و الزامات دوام (مقاومت در برابر یخ‌بندان و فرسایش رنگ) رعایت شده و مجوز لازم از مراجع ذی‌صلاح (مانند معاونت فنی و عمرانی شهرداری تهران) اخذ شود. با این حال، کانیو بتنی قابلیت تولید در رنگ‌های سفارشی برای پروژه‌های خاص (مانند ویلاها) را دارد.
چرا روش تولید پرسی (پرس خشک/خیس) بهتر است؟
روش تولید پرسی با اعمال فشار شدید، تراکم بتن را به حداکثر رسانده، تخلخل (فضاهای خالی) را کاهش می‌دهد و در نتیجه مقاومت فشاری و خمشی بسیار بالاتری در برابر سایش و به‌ویژه چرخه‌های یخ‌زدگی به محصول می‌بخشد.
