مقدمه‌ای بر فرآیند آبگیری: چرا تیکنرها حیاتی هستند؟
در قلب بسیاری از فرآیندهای صنعتی، از فرآوری مواد معدنی گرفته تا تولید کاشی و سرامیک، با حجم عظیمی از دوغاب (مخلوطی از ذرات جامد و آب) روبرو هستیم. مدیریت این دوغاب و بازیافت آب از آن، هم از نظر اقتصادی و هم از نظر زیست‌محیطی یک چالش بزرگ محسوب می‌شود. اینجاست که دستگاه تیکنر (Thickener) به عنوان یک راهکار کارآمد و مقرون‌به‌صرفه وارد میدان می‌شود.
تیکنر در واقع یک حوضچه بزرگ ته‌نشینی است که وظیفه اصلی آن، جداسازی بخش زیادی از مایع (عمدتاً آب) از ذرات جامد معلق در دوغاب است. این فرآیند که به آن تیکنرینگ (Thickening) یا آبگیری می‌گویند، به صنایع اجازه می‌دهد تا تا ۹۰ درصد آب مصرفی خود را بازیافت کرده و مجدداً به خط تولید بازگردانند و همزمان، حجم مواد باطله را به شدت کاهش دهند.
تیکنر چگونه کار می‌کند؟ (از ته‌نشینی گرانشی تا فلوکولانت)
مکانیزم عملکرد تیکنر بر یک اصل فیزیکی ساده و قدرتمند استوار است: گرانش. تصور کنید یک لیوان آب گل‌آلود دارید. اگر آن را برای مدتی ساکن بگذارید، ذرات گل به دلیل چگالی بیشتر از آب، به آرامی ته‌نشین شده و یک لایه آب زلال در بالای آن باقی می‌ماند. تیکنر دقیقاً همین کار را در مقیاسی عظیم و صنعتی انجام می‌دهد.
فرآیند گام به گام عملکرد تیکنر به شرح زیر است:
- ورود دوغاب: دوغاب ورودی از طریق یک مخزن تغذیه (Feed Well) به مرکز تیکنر ریخته می‌شود.
- تزریق فلوکولانت: برای سرعت بخشیدن به فرآیند ته‌نشینی (که ممکن است برای ذرات بسیار ریز روزها طول بکشد)، ماده‌ای پلیمری به نام فلوکولانت (Flocculant) به دوغاب تزریق می‌شود. این ماده ذرات ریز و معلق را مانند یک آهنربا به هم چسبانده و توده‌های بزرگتر و سنگین‌تری به نام «فلاک» (Floc) تشکیل می‌دهد.
- ته‌نشینی سریع: این توده‌های سنگین به سرعت تحت تأثیر نیروی گرانش به سمت کف مخروطی شکل تیکنر ته‌نشین می‌شوند و یک توده غلیظ (Underflow) را تشکیل می‌دهند.
- جداسازی آب زلال: همزمان، آب تصفیه شده و زلال به دلیل چگالی کمتر به سطح بالایی مخزن آمده و از طریق یک کانال سرریز (Overflow) از تیکنر خارج شده و برای استفاده مجدد ذخیره می‌شود.
- خروج لجن غلیظ: در کف تیکنر، بازوهای چرخان بزرگی به نام پارو یا رِیک (Rake) با حرکتی بسیار آرام، لجن غلیظ شده را به سمت خروجی مرکزی هدایت می‌کنند تا از دستگاه خارج شود.

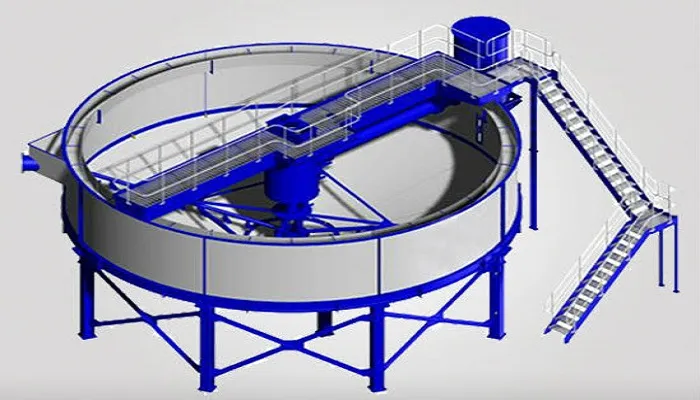

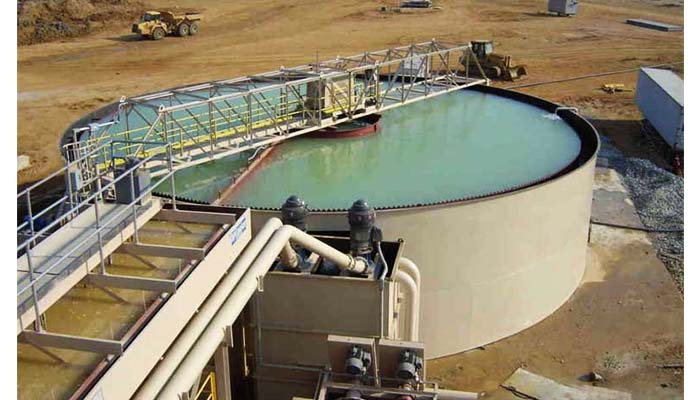

اجزای تیکنر
تیکنر از اجزای زیر ساخته می‌شود:
- سازه نگهدارنده: این سازه با توجه به برآوردهای اقتصادی، ابعاد سازه و وزن سیال ساخته می‌شود.
طراحی سازه نگهدارنده به صورت فلزی یا بتنی انجام می‌پذیرد. - مخزن خوراک ورودی (Feed Well): این مخزن که وظیفه توزیع یکنواخت جریان ورودی به داخل تیکنر را بر عهده دارد.
- مجموعه پارو و همزن: پارو و همزن وظیفه انتقال لجن یا همان پساب تغلیظ شده در کف مخزن را بر عهده دارد.
- سر ریز (Over Flow): سرریز دارای شیارهایی است تا به خارج شدن جریان آب تصفیه شده از تیکنر کمک می‌کند.
مزایای ساخت تیکنر
مهمترین فایده استفاده از تیکنر در صنایع معدنی، سنگبری و کاشی و سرامیک را می‌توان تصفیه و استفاده مجدد از آب دانست.
آب یک سرمایه ملی است که از طریق این روش به ابتدای خط تولید بازگردانده می‌شود.
با این کار می‌توان هزینه‌های آب بها مصرفی را کاهش داد و از محیط زیست محافظت کرد.
فواید تینکرها عبارتند از:
- صرفه جویی در مصرف آب به میزان ۹۰ درصد
- توانائی تصفیه آب با ظرفیت ۶۰۰ متر مکعب در ساعت
- کاهش هزینه‌های واحد تولیدی
- استفاده دوباره از آب تصفیه شده در خط تولید
- استفاده از زمین کمتر به جای سدهای باطله
- تخلیه اتوماتیک گل و لای از قسمت پائین دستگاه
- سیستم تزریق فلوکولانت به صورت اتوماتیک
- کاهش هزینه نگهداری و سرویس چاه‌های عمیق
- نصب و راه اندازی سریع و منطبق با شرایط محیط
- سیستم عیب یابی خودکار
- سیستم هدایت جریان سیال در مخزن دستگاه
- دارای سیستم PLC و سیستم کنترل اتوماتیک
- صرفه جوئی در میزان مصرف برق پمپ چاه‌های عمیق
- تأمین آب کافی جهت تولید بهینه و محصول بهتر
آشنایی با انواع اصلی تیکنر و کاربرد هرکدام
تیکنرها بر اساس طراحی و چگالی نهاییِ لجن خروجی، به چهار دسته اصلی تقسیم می‌شوند. انتخاب نوع مناسب، بستگی به هدف نهایی شما از فرآیند آبگیری دارد.
۱. تیکنر معمولی یا با نرخ بالا (Conventional / High-Rate Thickener)
این نوع، متداول‌ترین و قدیمی‌ترین نسل تیکنرهاست. عملکرد آن دقیقاً مشابه مثالی است که زدیم. هدف اصلی آن، تولید حجم زیادی آب شفاف با بالاترین سرعت ممکن است. لجن خروجی آن (Underflow) معمولاً غلظت بالایی ندارد.
- مناسب برای: صنایعی که اولویت اول آنها بازیافت سریع آب است و غلظت نهایی پسماند اهمیت کمتری دارد.
۲. تیکنر با چگالی بالا (High-Density Thickener)
این مدل یک نسخه پیشرفته‌تر از نوع معمولی است. با داشتن دیواره‌های بلندتر و شیب کف بیشتر، به لجن اجازه می‌دهد زمان بیشتری در کف مخزن بماند و تحت وزن خود متراکم‌تر شود. در نتیجه، لجن خروجی آن بسیار غلیظ‌تر و کم‌آب‌تر است.
- مناسب برای: صنایعی که علاوه بر بازیافت آب، به دنبال کاهش شدید حجم باطله و دستیابی به یک خمیر غلیظ و قابل مدیریت هستند.
۳. تیکنر خمیری یا پیست (Paste Thickener)
این نوع تیکنر، قهرمان تولید لجن فوق‌غلیظ است. طراحی خاص مخزن و سیستم پاروهای آن به گونه‌ای است که یک خمیر بسیار غلیظ، شبیه خمیردندان (پیست) تولید می‌کند که حداقل میزان آب ممکن را دارد. این خمیر حتی می‌تواند روی هم انباشته شود.
- مناسب برای: پروژه‌هایی که با کمبود شدید فضا برای سد باطله مواجه هستند یا می‌خواهند پسماند را به صورت خشک انبار کنند. هزینه ساخت و بهره‌برداری آن بالاتر است.
۴. تیکنر ستونی یا مخروطی عمیق (Deep Cone / Column Thickener)
این تیکنرها به جای عرض زیاد، ارتفاع بسیار بلندی دارند (شبیه یک استوانه یا مخروط عمیق). ارتفاع زیاد ستون مواد، فشار هیدرواستاتیک فوق‌العاده‌ای به لایه‌های پایینی وارد کرده و باعث آبگیری بسیار مؤثر و تولید یک خمیر بسیار متراکم می‌شود.
- مناسب برای: کاربردهای خاص که نیاز به بالاترین سطح تراکم ممکن دارند، مانند پر کردن فضاهای خالی زیرزمینی در معادن با خمیر باطله.
نحوه طراحی تیکنر
جهت مدل سازی عملیات واحد در طراحی تیکنر فرضیات زیر در نظر گرفته می‌شوند:
- تمامی ذرات ریز هستند و دانسیته یکسانی دارند.
- هیچ گونه انتقال جرمی بین ذرات و سیال وجود ندارد.
- دوغاب ورودی کاملاً سوسپانسیون شده و ذرات به طور کامل فلوکولانت شده‌اند.
- تمامی ذرات دارای شکل همگن هستند.
- از استرس سیال – سیال در مقابل استرس سیال – جامد صرفنظر می‌شود
- سیال الاستیک در نظر گرفته می‌شود.
طراحی تیکنر بر پایه نیروی جاذبه جهت جداسازی ذرات جامد از مایع انجام می‌شود.
به طور کلی، هر ذره در داخل تیکنر تحت تأثیر سه نیرو زیر قرار دارد:
- نیروی جاذبه زمین که ذرات را به سمت پایین می‌کشد.
هرچه جرم ذرات بزرگتر باشد، نیروی جاذبه بیشتر خواهد بود. - نیروی شناوری که بر اساس اصل ارشمیدس ذرات را به سمت بالا هدایت می‌کند.
- نیروی دراگ که دلالت بر اصطکاک حرکت یک ذره در درون یک سیال دارد.
تیکنر باید به صورتی طراحی شود که حاصل تقسیم نیروی جاذبه از مجموع نیروهای دراگ و شناوری بیشتر باشد.
با این فرض می‌توان نتیجه گرفت که ذرات در کف تیکنر ته نشین می‌شوند.
طراحی سازه و بدنه تیکنر با نرم افزارهای مهندسی زیر انجام می‌شود:
- CATIA
- ABAQUS
- SOLIDWORKS
در طراحی موارد زیر لحاظ می‌شوند:
- متریال
- جنس و ضخامت بدنه
- خرپاها
- ستون‌ها
- پل‌ها
- انتخاب نوع پوشش
برای طراحی همچنین باید انواع تنش‌ها و بارهای زیر محاسبه شوند:
- تنش‌های ناشی از وزن مخزن
- وزن پالپ وارد شده
- تنش‌های ناشی از باد و زمین لرزه
- نیروی گریز از مرکز پاروها و درایو
کاربردهای تیکنر
می‌توان از تیکنر برای کاربردهای زیر استفاده کرد:
- کارخانه‌های فرآوری مواد معدنی همچون، طلا، مس، آهن، سنگ: آب به عنوان یکی از مهمترین مواد اولیه در فرآیندهای تولید، استخراج و فرآوری به کار می‌رود.
- سنگبری‌ها: در بخش‌های برش کاری و پولیش سنگ به میزان زیادی از آب نیاز است.
- ماسه شویی‌ها: برای شستشو شن و ماسه به حجم زیادی آب نیاز است.
- کارخانه‌های سرامیک و موازییک سازی: در این مورد، آب به عنوان یک ماده پرکاربرد در ساخت و تولید انواع محصولات استفاده می‌شود.

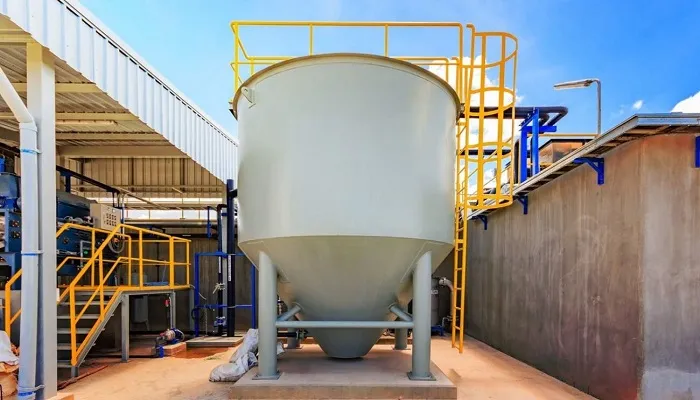

تیکنر فلزی و کاربردهای آن
تیکنرهای فلزی از جنس فلزاتی مانند استیل و آلومینیوم ساخته می‌شوند.
این نوع تیکنرها به دلیل مقاومت بالا در برابر زنگ‌زدگی و خوردگی، در بسیاری از صنایع مورد استفاده قرار می‌گیرند.
تیکنر فلزی و کاربردهای آن را می‌توانیم به شرح ذیل بیان داریم:
- صنایع معدنی: یک از کاربردهای اصلی تیکنرهای فلزی در صنایع معدنی است.
آنها برای جداسازی مواد معدنی از آب و به‌دست‌آوردن گرانول‌های معدنی به کار می‌روند. - تصفیه فاضلاب: در تصفیه فاضلاب‌های صنعتی، تیکنرهای فلزی به عنوان بخشی از فرآیند حذف ذرات جامد مورد استفاده قرار می‌گیرند.
این دستگاه‌ها به جداسازی و کاهش بار محیط زیست ناشی از فاضلاب‌ها کمک می‌کنند. - کشاورزی: در بخش کشاورزی، تیکنرها در تصفیه آب و استفاده مجدد از آب‌های آلوده برای آبیاری محصولات کاربرد دارند.
- صنایع غذایی: در تولید مواد غذایی و نوشیدنی‌ها، تیکنرهای فلزی نقش حیاتی در حفظ بهداشت و کیفیت محصول نهایی ایفا می‌کنند.
چگونه نوع تیکنر مناسب را انتخاب کنیم؟
انتخاب میان انواع تیکنر به دو سوال کلیدی بستگی دارد: “دوغاب ورودی شما چه مشخصاتی دارد؟” و “از لجن خروجی چه می‌خواهید؟”.
- اگر هدف اصلی شما فقط بازیافت سریع آب است: و غلظت پسماند اهمیت زیادی ندارد، تیکنر معمولی (High-Rate) اقتصادی‌ترین و بهترین انتخاب است.
- اگر می‌خواهید علاوه بر آب، حجم پسماند را هم به شکل چشمگیری کاهش دهید: و یک خمیر غلیظ‌تر تحویل بگیرید، تیکنر با چگالی بالا (High-Density) بهترین گزینه برای شماست.
- اگر با محدودیت شدید زمین برای دفع باطله مواجه هستید: و نیاز به یک پسماند بسیار خشک شبیه خمیر دارید، باید روی تیکنر خمیری (Paste Thickener) سرمایه‌گذاری کنید.
به طور خلاصه، انتخاب شما یک موازنه میان هزینه اولیه و عملکرد نهایی است. هرچه به سمت تولید خمیر غلیظ‌تر حرکت کنید، تکنولوژی پیچیده‌تر و هزینه‌ها بالاتر می‌رود.

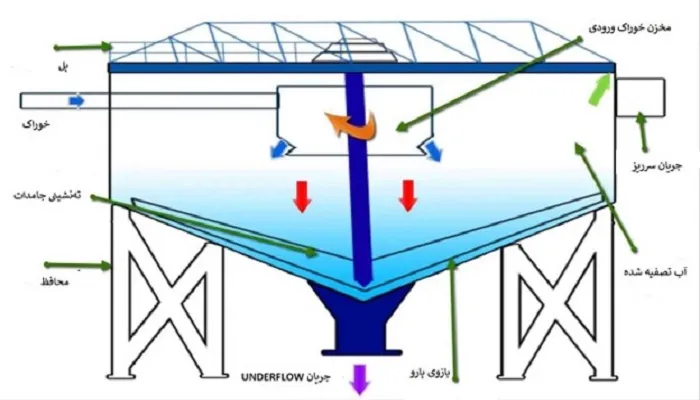

تیکنر چه چیزهایی را تصفیه می‌کند؟
تیکنرها در فرآیندهای مختلف، با تصفیه آب، مواد معلق و ذرات جامد را ته‌نشین می‌کنند.
این دستگاه‌ها می‌توانند برای تصفیه انواع مختلف آلاینده‌ها به کار روند.
برخی از مهمترین مواردی که تیکنرها تصفیه می‌کنند عبارتند از:
ذرات معلق: شامل ذرات خاک، ماسه، لجن و سایر مواد جامد که در آب وجود دارند.
مواد شیمیایی: تیکنرها می‌توانند به کمک مواد شیمیایی لخته‌ساز، مواد شیمیایی معلق و موجب تجمع و ته‌نشینی ذرات شوند.
آلاینده‌های زیستی: در تصفیه آب‌های فاضلاب، تیکنرها می‌توانند به از بین بردن ذرات زیستی و میکروبی کمک کنند.
مواد معدنی: در صنایع معدنی، تیکنرها به جداسازی مواد معدنی از آب و کاهش بار آلاینده‌ها کمک می‌کنند.
فاضلاب‌های صنعتی: در تصفیه فاضلاب‌های صنعتی، تیکنرها به حذف ذرات معلق و کاهش بار آلودگی کمک می‌کنند.
تیکنرها به عنوان یکی از ابزارهای کلیدی در فرایندهای تصفیه آب و فاضلاب در صنایع مختلف به کار می‌روند.
تیکنرهای فلزی به دلیل مقاومت و دوام بالا در بسیاری از صنایع، به خصوص در شرایط سخت، قابل استفاده‌اند.
از طرفی، تیکنرهای پلاستیکی گزینه‌ای مناسب برای کاربردهای خاص با هزینه پایین‌تر به شمار می‌روند.
انتخاب نوع مناسب تیکنر باید بر اساس نیاز خاص هر فرآیند، شرایط عملیاتی و نوع ذرات معلق موجود در آب انجام شود.
کارایی و اثرگذاری تیکنرها در تصفیه فاضلاب و کاهش بار آلودگی، نقش مهمی در حفظ محیط زیست و بهبود کیفیت آب بازی می‌کند.
با توجه به اهمیت این دستگاه‌ها، سرمایه‌گذاری در فناوری و به‌روزرسانی تجهیزات تصفیه آب و فاضلاب به یک ضرورت برای بسیاری از صنایع تبدیل شده است.
کلام آخر
هنگامی که یک جریان تغذیه وارد تیکنر می‌شود، جامدات به کف ته نشین می‌شوند.
مایع شفاف به بالا سرازیر می‌شود و مواد جامد از انتهای مخزن خارج می‌شوند.
این توضیح کوتاه فرایند کار تیکنر را نشان می‌دهد.
این ساختار بزرگ در تصفیه پساب صنعتی کارخانه‌های مختلف استفاده می‌شود.
طراحی و اجرای تیکنر باید با دقت انجام شود تا عملکرد کلی ساختار به درستی اجرا شود.
استفاده از این دستگاه می‌تواند فواید بسیاری از واحدهای تولیدی و محیط زیست داشته باشد.
کاهش هزینه‌های ساخت و بازیابی آب از مواد جامد، هدف اصلی تیکنرها است.
سوالات متداول (FAQ)
در این بخش به سوالات رایج و فنی‌تر در مورد دستگاه‌های تیکنر پاسخ می‌دهیم.
۱. تفاوت اصلی تیکنر (Thickener) و کلاریفایر (Clarifier) چیست؟
این دو دستگاه از نظر ظاهری بسیار شبیه به هم هستند اما هدف طراحی آنها کاملاً متفاوت است.
- هدف تیکنر: تولید یک لجن یا خمیر حداکثر غلیظ در خروجی پایینی (Underflow) است. کیفیت آب سرریز (Overflow) در اولویت دوم قرار دارد.
- هدف کلاریفایر: تولید یک مایع حداکثر شفاف و زلال در خروجی بالایی (Overflow) است. غلظت لجن ته‌نشین شده اهمیت کمتری دارد. به زبان ساده، تمرکز تیکنر روی جامدات است، در حالی که تمرکز کلاریفایر روی مایعات است.
۲. فلوکولانت دقیقاً چیست و چرا استفاده از آن ضروری است؟
فلوکولانت یک ماده شیمیایی پلیمری با زنجیره‌های مولکولی بلند است. ذرات بسیار ریز در دوغاب معمولاً دارای بارهای الکتریکی مشابه هستند که باعث می‌شود یکدیگر را دفع کنند و به راحتی ته‌نشین نشوند. فلوکولانت با خنثی کردن این بارها و ایجاد پل بین ذرات، آنها را به هم متصل کرده و توده‌های بزرگتر و سنگین‌تری (فلاک) ایجاد می‌کند که به سرعت ته‌نشین می‌شوند. بدون فلوکولانت، فرآیند ته‌نشینی ذرات ریز ممکن است روزها یا هفته‌ها طول بکشد که در مقیاس صنعتی غیرممکن است.
۳. مهمترین دلایل عملکرد ضعیف یک تیکنر چیست؟
اگر یک تیکنر به درستی کار نکند (مثلاً آب سرریز کدر باشد یا لجن خروجی به اندازه کافی غلیظ نباشد)، معمولاً مشکل یکی از موارد زیر است:
- دوز نامناسب فلوکولانت: تزریق کم یا بیش از حد فلوکولانت می‌تواند فرآیند لخته‌سازی را مختل کند.
- تغییر مشخصات خوراک ورودی: تغییر ناگهانی در دبی، چگالی یا ابعاد ذرات دوغاب ورودی می‌تواند تعادل سیستم را به هم بزند.
- مشکلات مکانیکی: سرعت نامناسب چرخش پاروها (رِیک)، گرفتگی در پمپ خروجی یا توزیع نامناسب خوراک در مرکز تیکنر.
۴. چه عواملی هزینه ساخت و خرید یک دستگاه تیکنر را تعیین می‌کند؟
هزینه یک تیکنر به شدت متغیر است و به عوامل زیر بستگی دارد:
- قطر و ظرفیت: مهمترین عامل، ابعاد دستگاه است. هرچه قطر بزرگتر باشد، هزینه به صورت تصاعدی افزایش می‌یابد.
- نوع تیکنر: هزینه یک تیکنر خمیری (Paste) به دلیل تکنولوژی پیچیده‌تر، به مراتب از یک تیکنر معمولی (High-Rate) بالاتر است.
- جنس بدنه و قطعات: استفاده از فولاد ضد زنگ (Stainless Steel) در مقایسه با فولاد کربنی با پوشش ضدخوردگی، هزینه را به شدت افزایش می‌دهد.
- سطح اتوماسیون: میزان استفاده از سنسورهای پیشرفته، سیستم‌های کنترل PLC و تزریق هوشمند فلوکولانت بر قیمت نهایی تأثیرگذار است.
۵. راندمان یا کارایی یک تیکنر چگونه سنجیده می‌شود؟
راندمان یک تیکنر با سه پارامتر اصلی اندازه‌گیری می‌شود:
- چگالی یا درصد جامد خروجی (Underflow Density): نشان‌دهنده میزان موفقیت در آبگیری و غلیظ‌سازی است.
- شفافیت یا کدورت آب سرریز (Overflow Clarity): کیفیت آب بازیافتی را نشان می‌دهد که معمولاً با واحد TSS (کل جامدات معلق) یا NTU سنجیده می‌شود.
- نرخ مصرف فلوکولانت (Flocculant Consumption): میزان مصرف فلوکولانت به ازای هر تن جامد ورودی (g/ton) که یک شاخص مهم در هزینه‌های عملیاتی است.
